8-слойная основная плата управления FR4 PCB Печатная плата SMT и обслуживание производства печатных плат
Наши печатные платы варьируются от двухслойных до 24-слойных.
Типы продуктов включают обычные плиты, плиты со средней и высокой Tg, включающие специальные процессы, такие как полуотверстие,
склеивание, импеданс, синий клей, углеродное масло, золотые пальцы, глухие гонги, заглубленные глухие отверстия, потайные отверстия и т. д.;
Обработка поверхности может быть обычным оловянным спреем, бессвинцовым оловянным спреем, иммерсионным золотом, электроникелевым золотом, электротвердым золотом,
QSP, иммерсионное серебро, иммерсионное олово или композитные процессы и т. д.
Наши печатные платы широко используются в интеллектуальной электронике, коммуникационных технологиях, силовых технологиях, промышленном контроле,
техника безопасности, автомобильная промышленность, медицинский контроль и оптоэлектроника и другие области.
8-слойная основная плата управления FR4 PCB Печатная плата Спецификация:
| Базовый материал | FR4 | Слой (ы) | 8 |
| Разрешающая способность | 4.3 | Толщина | 1,6 мм |
| Внешняя толщина меди | 1 унция | толщина меди (внутренняя) | 1 унция |
| Тип крепления | Иммерсионное золото | Мин. диаметр отверстия | 0,2 мм |
| Минимальная ширина линии | 0,1 мм | (MLI)Минимальное межстрочное расстояние | 0,1 мм |
| Применение | Электрическая коробка |
Характеристика
|
ТГ170, Высокая надежность, 8-слойные доски Материал с высоким ТГ |

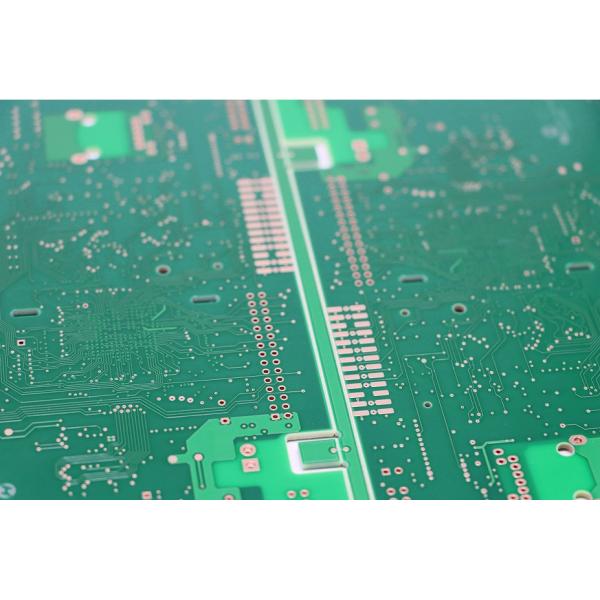

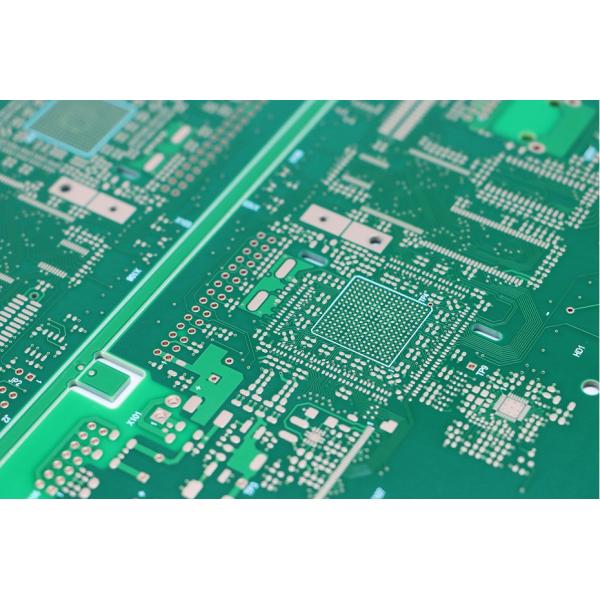

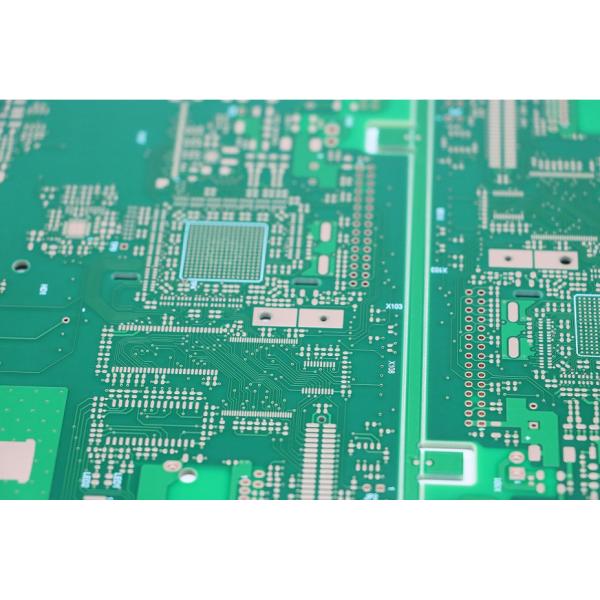

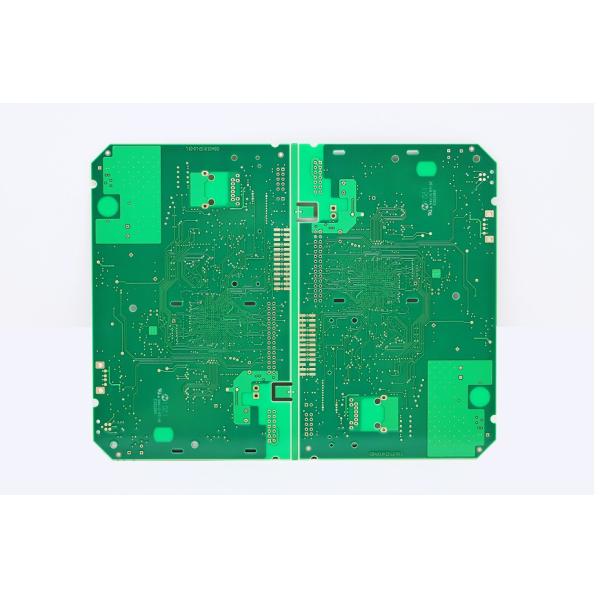

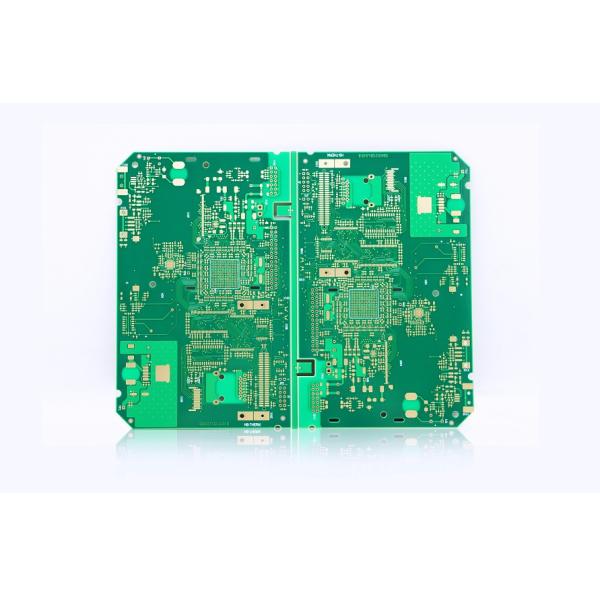

8-слойная основная плата управления FR4 PCB Печатная плата изображения:


Импедансная печатная плата (печатная плата) для показанной электрической коробки:



Наша фабрика по производству печатных плат полностью квалифицирована и прошла ряд сертификатов, включая UL, ISO9001, ISO14001,
ISO/TS16949, CQC и так далее.
Требование цитаты:
*Gerber-файл голой печатной платы.
* Спецификация материалов для сборки.
* Чтобы сократить время выполнения, пожалуйста, сообщите нам, есть ли какие-либо приемлемые замены компонентов.
*Руководство по тестированию и приспособления для тестирования, если необходимо.
Возможности сборки печатных плат |
||
| Пункт | Технический параметр | |
| Соединение SMT Мин.Космос | 0201мм | |
| Пространство QFP | Шаг 0,3 мм | |
| Мин.Упаковка | 0201 | |
| Мин.Размер | 2*2 дюйма (50*50 мм) | |
| Максимум.Размер | 14*22 дюйма (350*550 мм) | |
| Точность размещения | ±0,01 мм | |
| Точность размещения | КФП, СОП, ПЛКК, БГА | |
| Возможность размещения | 0805, 0603, 0402, 0201 | |
| Время выполнения печатной платы (рабочие дни) Обычно | |||||
| Односторонний, Двусторонний | 4 слоя | 6 слой | Более 8 слоев | ИЧР | |
| Время выполнения образца (обычное) | 5-6 | 6-7 | 7-8 | 10-12 | 10-12 |
| Время выполнения образца (быстрее) | 48-72 часа | 5 | 6 | 6-7 | 12 |
| Время выполнения массового производства | 7-9 | 10-12 | 13-15 | 16 | 20 |
| Время сборки печатной платы | |||||
| Время выполнения образца | PCB Fab+Подготовка компонентов +PCBA=15 рабочих дней | ||||
| Время выполнения массового производства | PCB Fab+Подготовка компонентов +PCBA=21рабочий день | ||||
