12.5PF цилиндрические кристаллы кварца X206032768KGB2SC
12.5PF цилиндрические кристаллы кварца X206032768KGB2SC
12.5PF цилиндрические кристаллы кварца X206032768KGB2SC
12.5PF цилиндрические кристаллы кварца X206032768KGB2SC
Спецификации
Номер модели :
X206032768KGB2SC
Место происхождения :
Китай
Количество минимального заказа :
100PCS
Условия оплаты :
T/T, западное соединение
Способность поставки :
50000PCS
Срок поставки :
1-10ДНЕЙ
Упаковывая детали :
стандартный пакет
Категория :
Кристаллы, Генераторы, Резонаторы Кристаллы
Серия :
МОДУЛИ КВАРЦЕВОГО КРИСТАЛЛА
Номинальная частота :
32,768 кГц
Стабильность частоты :
±10ppm
Емкость нагрузки :
12,5 ПФ
Устанавливать тип :
Через отверстие
Пакет/случай :
падение2
Высота :
2,0 мм x 6,0 мм
Имя продукции :
32.768KHZ 12.5PF 10PPM МОДУЛИ КВАРЦЕВОГО КРИСТАЛЛА X206032768KGB2SC
Запасы :
В наличии
Описание

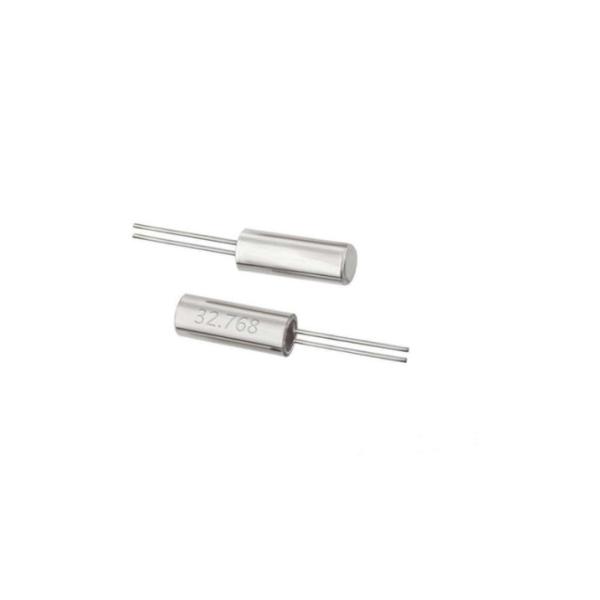

Электронные компоненты 32.768KHZ 12.5PF 10PPM QUARTZ CRYSTAL UNITS X206032768KGB2SC Цилиндрический кварцевый генератор с прямой вставкой

Номер части:

Тип упаковки Номер части Номер модели
2П 2060 X206032768KGB2SC ЮТ-26
2П 3080 X308032768KGB2SC ЮТ-38

Описание:

Частота (Гц) 32,768 кГц
Сдвиг частоты (PPM) ±10 частей на миллион
Напряжение (В)/ нагрузка (PF) 12,5 ПФ
Рабочая температура ,-20℃~+70℃

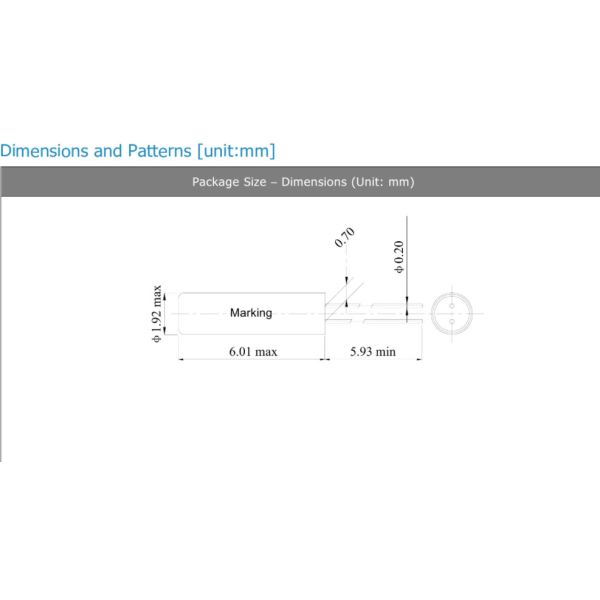

Размеры (мм) 2,0 мм x 6,0 мм

Элементы проверки надежности

1. Испытания механических характеристик

Шок

Сориентируйте образец в любом положении и трижды бросьте его с высоты 75 см на доску из твердой древесины толщиной 3 см.
Вибрация Подвергните образец 1,5-минутным циклам частот от 10 до 55.
Гц и амплитуды 1,5 мм в течение двух часов в каждой из осей X, Y и
Z направления, или 6 часов всего.
Прочность на растяжение терминала Приложите растягивающую нагрузку 1,5 кг к каждой клемме и выдержите ее в течение
30±5 секунд.
Прочность на изгиб
терминала		 Приложите нагрузку 0,5 кг к одной из клемм и, наклонив
основной блок на 90°, восстановите исходное положение.Затем наклоните его в
в противоположном направлении на 90 ° и восстановить исходное положение
Способность припоя Погрузите клеммы в флюс RMA на 5 ± 0,5 секунд.Под комнатой
температура.Погрузите клеммы в ванну с припоем при 230±5℃ на 5±0,5
секунды.Припой должен оставлять у их основания непропаянные клеммы длиной 2 мм.
Сопротивление
Пайка тепла		 Опустите клеммы в ванну с припоем при температуре 260 ± 5 ℃ на 10 ± 0,5 секунды.
Припой должен оставлять непокрытые клеммы длиной 2 мм.
база
Тест на утечку Проведите измерения с помощью гелиевого детектора утечки или измерьте
сопротивление изоляции под давлением.

Характеристики:

Номер спецификации Характеристики
А Любое отклонение между частотами до и после испытаний должно оставаться в пределах ±5 частей на миллион.То
Эквивалентное последовательное сопротивление после испытаний должно оставаться в пределах установленного диапазона допуска.
Б Любое отклонение между частотами до и после испытаний должно оставаться в пределах ±10 частей на миллион.
Эквивалентное последовательное сопротивление после испытаний должно оставаться в пределах указанного диапазона допуска.
С После каждого испытания не должно проявляться никаких видимых повреждений, а также не должна нарушаться герметизация.
Д Не менее 90% каждой погруженной поверхности должно быть покрыто свежим припоем.
Е 1×10-2 мкПа．м3
/с макс. или IR≥500 МОм

Примечание: измерения должны проводиться при 25 ± 2 ℃, и после каждого испытания образец подвергается воздействию.
до двух часов при 25±2℃

12.5PF цилиндрические кристаллы кварца X206032768KGB2SC12.5PF цилиндрические кристаллы кварца X206032768KGB2SC

Описание продукта
Пакет HC-49/T, сваренный сопротивлением
Пункт
Характеристики
Частота
32,768 кГц
Емкость нагрузки (CL)
12,5 пФ
Допуск по частоте (при 25°C)
± 10 частей на миллион
Стабильность частоты при работе
Диапазон температур
± 10 частей на миллион
Диапазон рабочих температур
-20°С--+70°С
Диапазон температур хранения
-40°С--+85°С
Емкость шунта (C0)
7 пФ Макс.
Уровень водителя (типичный)
100 мкВт тип.
Старение (при 25°C)
± 5 частей на миллион/год максимум
