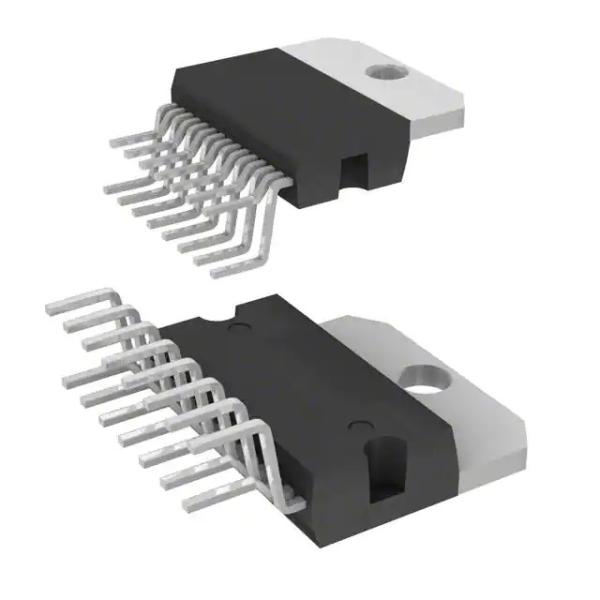

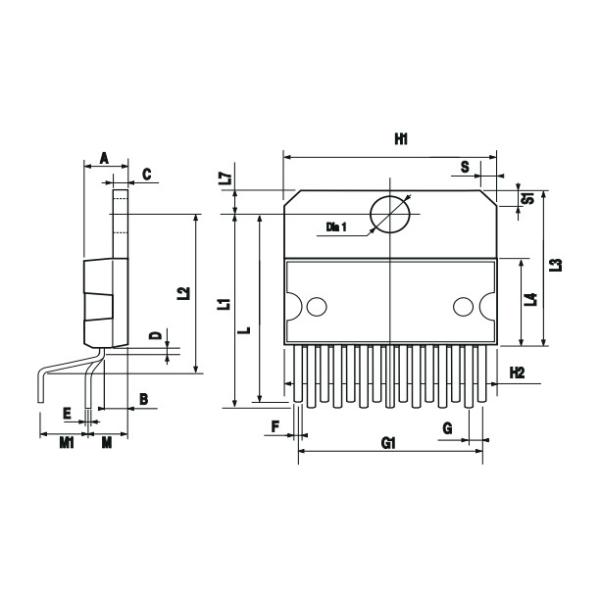

Усилитель TDA7297 STMicroelectronics IC 15-мультиваттный, специально разработанный для ТВ и портативных аудиоприложений

TDA7297 STMicroelectronics Усилитель IC 2-канальный (стерео) класс AB 15-мультиваттные линейные усилители аудио IC

ДВОЙНОЙ МОСТОВОЙ УСИЛИТЕЛЬ 15+15 Вт ОПИСАНИЕ:

TDA7297 — это двойной мостовой усилитель, специально разработанный для телевизионных и портативных радиоприложений.

Функции

ШИРОКИЙ ДИАПАЗОН НАПРЯЖЕНИЯ ПИТАНИЯ (6В -18В)

МИНИМАЛЬНЫЕ ВНЕШНИЕ КОМПОНЕНТЫ

- НЕТ КОНДЕНСАТОРА SVR

- НЕТ ЗАГРУЗКИ

– НЕТ КЛЕТОК БУШЕРО

– ВНУТРЕННЕ ФИКСИРОВАННЫЙ УСИЛЕНИЕ

ФУНКЦИИ РЕЖИМА ОЖИДАНИЯ И ОТКЛЮЧЕНИЯ ЗВУКА

ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ

ЗАЩИТА ОТ ТЕПЛОВОЙ ПЕРЕГРУЗКИ

ПРЕДЛОЖЕНИЕ ПО ПРИМЕНЕНИЮ:

ФУНКЦИИ РЕЖИМА ОЖИДАНИЯ И ПРИГЛУШЕНИЯ (A) Применение микропроцессора Чтобы избежать раздражающего «поп-шума» во время переходных процессов включения/выключения, необходимо гарантировать правильную последовательность сигналов ожидания и отключения звука.Получить эту функцию с помощью микропроцессора достаточно просто (рис. 1 и 2).Сначала сигнал St-by (от mP) становится высоким, и напряжение на клемме St-by (вывод 7) начинает экспоненциально увеличиваться.Внешняя RC-цепочка предназначена для медленного включения цепей смещения усилителя, чтобы избежать "POP" и "CLICK" на выходах.Когда это напряжение достигает порогового уровня St-by, усилитель включается и внешние конденсаторы, подключенные последовательно к входным клеммам (C3, C5), начинают заряжаться.Необходимо поддерживать низкий уровень сигнала отключения звука до тех пор, пока конденсаторы не будут полностью заряжены, чтобы устройство не перешло в режим воспроизведения, вызывая громкий «поп-шум» в динамиках.Задержка в 100-200 мс между сигналами St-by и mute подходит для правильной работы.
