MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор
MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор
Спецификации
Номер модели :
МО1/2W-T52-10KRJ
Место происхождения :
Тайвань
Количество минимального заказа :
100
Условия оплаты :
T/T, западное соединение
Способность поставки :
1000000/месяц
Срок поставки :
3-8days
Упаковывая детали :
5000/коробка
Название продукта :
ПОСТОЯННЫЕ СОПРОТИВЛЕНИЯ ФИЛЬМА МЕТАЛЛИЧЕСКОЙ ОКИСИ
Применения :
Освещение СИД автомобильной электроники бытовой электроники
Категория :
Пассивные компонент-резисторы
Семья :
MO; RSF; RSN; Резисторы серии RSS
Рабочая температура :
-55℃ | +155℃
Стиль :
MO 1/4W MO1/2WS MO1/2W MO1WS MO1W MO2WS MO2W MO3WS MO3W MO5W MO5WS
Устанавливать тип :
Через отверстие
Допуск :
K: ±10% j: ±5% g: ±2% f: ±1%
Ряд сопротивления :
10Ω | 180KΩ для выбора
Размеры :
ПОГРУЖЕНИЕ
Запасы :
В наличии
Описание

МЕТАЛЛОКИСДНЫЕ ПЛЕНОЧНЫЕ ФИКСИРОВАННЫЕ РЕЗИСТОРЫ (MO ; RSF ; RSN ; серия RSS) ±350PPM -±1300PPM

МЕТАЛЛОКИСДНЫЕ ПЛЕНОЧНЫЕ ФИКСИРОВАННЫЕ РЕЗИСТОРЫ (MO ; RSF ; RSN ; серия RSS) MO1/2W-T52-10KRJ

Стиль :MO 1/4W MO1/2WS MO1/2W MO1WS MO1W MO2WS MO2W MO3WS MO3W MO5W MO5WS

Допуск : K : ±10% J : ±5% G : ±2% F :±1%

Функции:

  • Образован оксидом неблагородного металла Sn-Sb, выкуренным на высокоалюминиевый сплав.2О3 концентрированные керамические стержни.

  • Отличная термостойкость благодаря специальному негорючему покрытию.

  • Не загорается при перегрузке.

  • Способен выдавать большие мощности.

Характеристики производительности

Пункт Представление
Рабочая темп.Диапазон -55℃ ~ +155℃
Температурный коэффициент <470 кОм: ± 350 миллионных долей/℃
≧ 470 кОм: ± 1300 частей на миллион / ℃
Кратковременная перегрузка Нормальный: в пределах ± (1% + 0,05 Ом);Маленький: в пределах ± (2% + 0,1 Ом)
Нет признаков механических повреждений.
Сопротивление изоляции 103МОм или более
Диэлектрическое выдерживаемое напряжение Отсутствие следов механического повреждения пробоя, дугового разряда или пробоя изоляции.
Импульсная перегрузка МО нормальный: в пределах ± (2% + 0,1 Ом);Малый МО: в пределах ±(5%+0,1 Ом)
Терминальная сила Нет признаков механических повреждений.
Стойкость к нагреву при пайке В пределах ±(1%+0,05 Ом) признаков механического повреждения нет.
паяемость Покрыта новым припоем не менее чем на 95%.
Устойчивость к растворителям Отсутствие повреждений защитного покрытия и маркировки.
Температурный цикл В пределах ±(1%+0,05 Ом) признаков механического повреждения нет.
Срок службы при влажности В пределах ±(5%+0,1 Ом)
Срок службы нагрузки В пределах ±(5%+0,1 Ом)
Воспламеняемость Никаких признаков пламени.

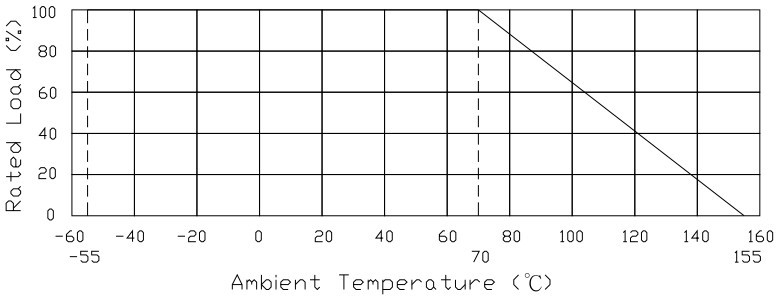

Кривая снижения характеристик

MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор

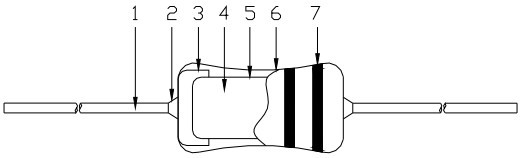

Структура и материалы

MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор

Нет. Пункт Материал
1 Ведущий провод Паяная или луженая отожженная медная проволока.
2 Связь Токопроводящая проволока, покрытая припоем, крепится к колпачкам методом сварки.
3 Терминал Крышка из луженого железа.
4 Керамический сердечник Используется высокоглиноземистая керамика.
5 Элемент сопротивления Резисторный элемент должен состоять из металлической пленки.
6 Изоляционное покрытие Используется эпоксидная смола.
7 Индикация Цветовой код.

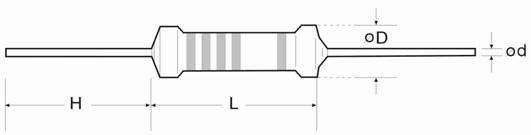

Габаритные размеры

MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор

Стиль Размеры (мм) Максимум.
Рабочий В.		 Максимум.
Перегрузка В.		 Диапазон сопротивления
л Д д ЧАС
МО 1/4 Вт 6.50 ± 0,50 2.30 ± 0,30 0,50 ± 0,05 28.00 ± 3.00 200В 350В 10 ~ 22 тыс.Ом
МО 1/2WS 6.50 ± 0,50 2.30 ± 0,30 0,50 ± 0,05 28.00 ± 3.00 250В 400В 10 ~ 22 тыс.Ом
МО 1/2 Вт 9.00 ± 1,00 3.20 ± 0,50 0,60 ± 0,10 28.00 ± 3.00 250В 400В 10 ~ 75 тыс.Ом
МО 1WS 9.00 ± 1,00 3.20 ± 0,50 0,60 ± 0,10 28.00 ± 3.00 350В 600В 10 ~ 68КОм
МО 1 Вт 12.00 ± 1,00 4,50 ± 0,50 0,65 ± 0,10 32.00 ± 3.00 350В 600В 10 ~ 100 тыс.Ом
МО 2WS 12.00 ± 1,00 4,50 ± 0,50 0,65 ± 0,10 32.00 ± 3.00 350В 600В 10 ~ 68КОм
МО 2 Вт 15.50 ± 1,00 5.00 ± 1,00 0,70 ± 0,10 35.00 ± 3.00 350В 600В 10 ~ 120КОм
МО 3WS 15.50 ± 1,00 5.00 ± 1,00 0,70 ± 0,10 35.00 ± 3.00 350В 600В 10 ~ 100 тыс.Ом
МО 3 Вт 17.50 ± 1,00 6.50 ± 1,00 0,70 ± 0,10 35.00 ± 3.00 500В 800В 10 ~ 150 тыс.Ом
МО 5WS 17.50 ± 1,00 6.50 ± 1,00 0,70 ± 0,10 35.00 ± 3.00 500В 800В 10 ~ 100 тыс.Ом
МО 5 Вт 24.50 ± 1,00 9.00 ± 1,00 0,70 ± 0,10 32.00 ± 3.00 750В 1000В 10 ~ 180КОм

Примечание: Диапазон специальных сопротивлений мин.0,1Ом, Макс.10МОм (±1%, мин.0,22 Ом, макс.220 кОм), но характер не гарантируется.

Как заказать

Бывший.: МО1/2W-T52-10KRJ

МО 1/2 Вт – Т52 – 10КР Дж
MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор MO RSF RSN RSS Металлооксидный пленочный постоянный резистор DIP Электронный резистор
Стиль продукта (тип) Номинальная мощность (Вт) Тип формы Значение сопротивления Допуск сопротивления
Нормальный Самл
МО
РНФ RSS
РСН
Нормальный Маленький
1/8 Вт 1/4WS
1/4 Вт 1/2WS
1/2 Вт 1WS
1 Вт 2WS
2 Вт 3WS
3 Вт 5WS
5 Вт
Б : Масса
Тхх: Лента ХХмм
ПУ: Горизонтальный
ПФ : Вертикальный

(R = Ом)
Серия Е-12
Серия Е-24
Серия Е-48
Серия Е-96
К : ±10%
Дж : ±5%
Г : ±2%
Ф: ±1%
(Специальный)
