Модельные и технические параметры

Модель: KP-SC6K1000-CS

Размер студии (mm): 1000 * 1000 * 1000 (высота × ширины × глубины)

Внешние размеры (mm): 3000X7000X2200 (высота ширины x глубины x)

Структура и материал

Принципы проектирования

сплющенный дизайн воронки, дно порт собрания пыли, на порте собрания пыли (правом) для установки всасывающего окна вентилятора с осевой обтекаемостью турбины высокого давления, пыль упадет от порта завалки пыли к высоконапорной воздуходувке обжатым воздухом, пыль дунута во внутреннюю коробку скоростью сильного ветера, и ветер которому прошлый дуновений обеспечено циркуляцию назад от воздуховода для того чтобы начать цикл снова и снова. Ящик для хранения пыли с топлением и функцией сушить.

Материал

1. Внутренний материал: нержавеющая сталь sus304

2. Наружный материал: нержавеющая сталь

3. Дверь камеры с большим обзорным иллюминатором

4. Уникальный дизайн трубопровода, обеспечить концентрацию ламинарной подачи

5. Основная структура: пре-дуя коробка пыли, камера, порт собрания пыли, коробка пыли, обеспечивая циркуляцию воздуховод, система вакуума, бак для хранения пыли, клапан подачи, система отопления, лопасть противорота, carousel образца, защитный экран, метр концентрации назад к пыли и другие компоненты.

Технические параметры

1. Точный песок: >150um

2. Грубозернистый песок: <890um

3. Внутри коробки и трубы, концентрация пыли ± 1 ³ 10G/m

4. Скорость воздушного потока: ± 1,5 18m/s (регулируемое)

5. Дозировка порошка кварца: 6kg/³ m (кварцевый песок 70%, мел 15%, каолин 15%) ширина 6. трубопроводов: 800MM

Система управления

1. PLC и система управления экрана касания умная (бренд Teelong)

2. Датчик теста PT100

3. Метр концентрации песка и пыли

4. Ветромер (ручной) для того чтобы отрегулировать скорость ветра перед испытывать.

5. Предохранение от сверх-температуры аппаратуры

6. Предохранение от потери участка силы

7. Автомат защити цепи утечки

8. Сила: AC380 V 50Hz

9. Дверь: закаленная стеклянная дверь

10. Вакуумный насос 60-600L/h

11. Клапан давления регулируя, сопло, регулятор давления

Регулятор: Примите programmable регулятор (этот регулятор имеет много видов произвольно устанавливать функции управления как внизу)

a. время пылевой поземки (стоп, дуновение) h/m/s регулируемый

b. Время цикла: регулируемый

c. Время теста дефолта: 0s | 999h99m99s регулируемое

d. Сила дальше: с - включеный-выключеного

Размер сетки металла: номинальный диаметр 50um, интервал между строками между 75um и 150um номинальное

Сушильщик: пластиковый центробежный вентилятор

Примечание: Камера может соотвествовать ISO20653-6K, главным образом используемый для бытовых приборов, электроприборов низшего напряжения, автомобильных, требований к теста уровня предохранения от раковины частей мотоцикла. (с тальком 5KG)

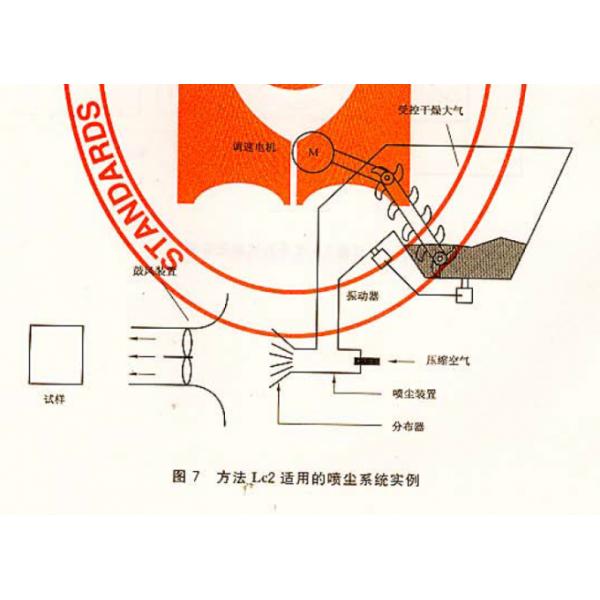

Переводы ссылки

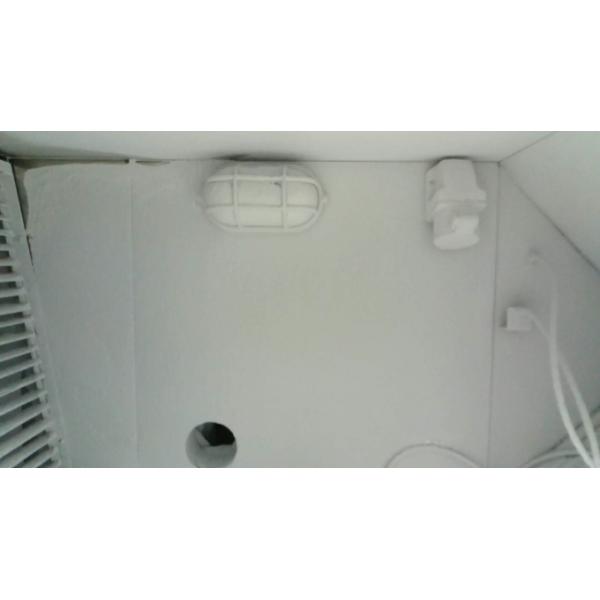

Внутренняя структура

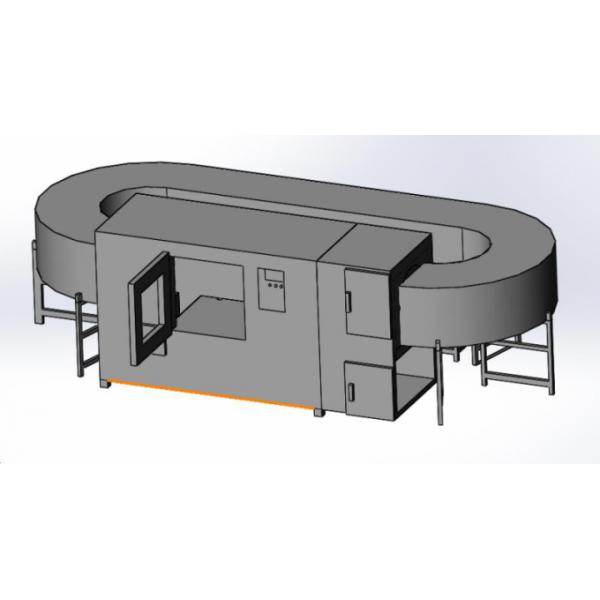

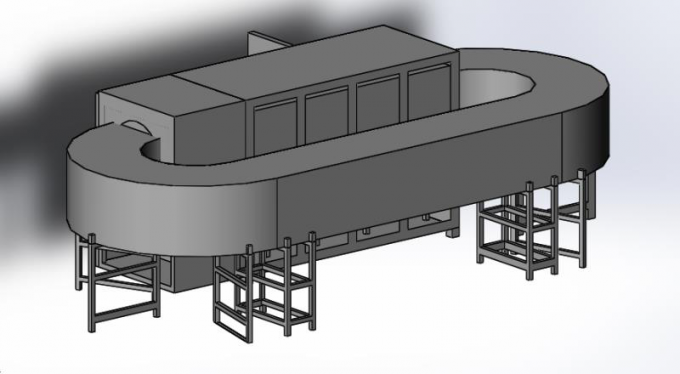

Система пыли в задней стороне

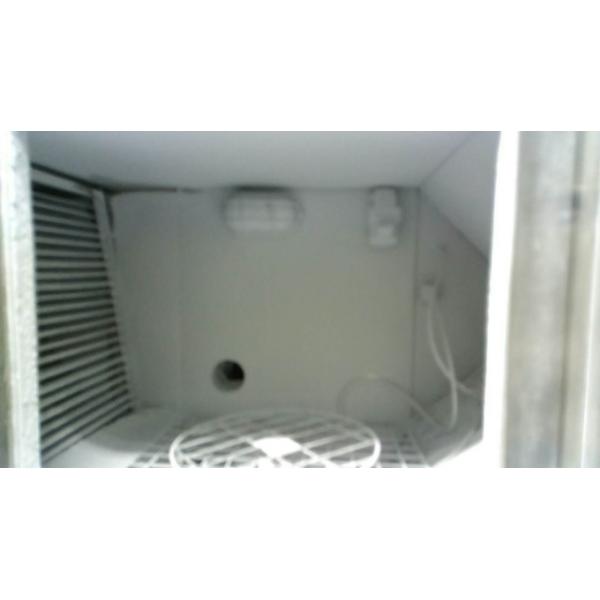

Внутренняя структура

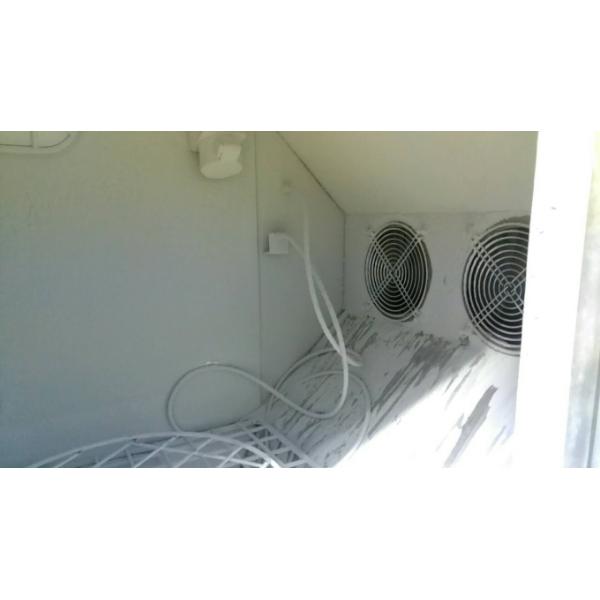

Освещающ и испытательные системы и соединения в реальном маштабе времени вакуума

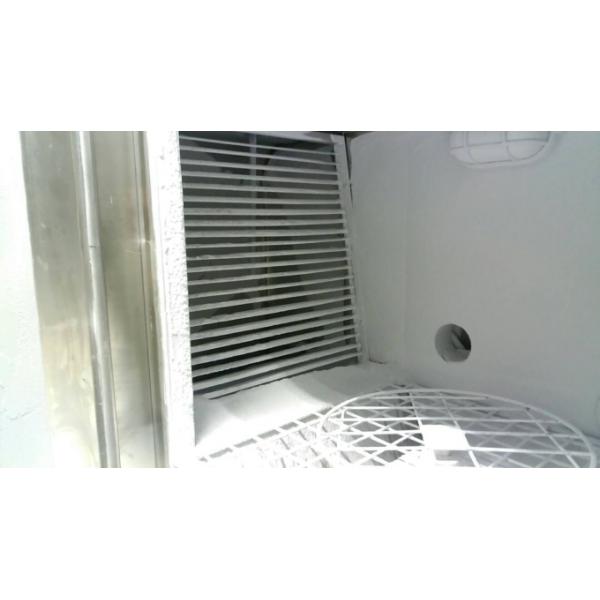

Порт и turntable дуновения пыли
