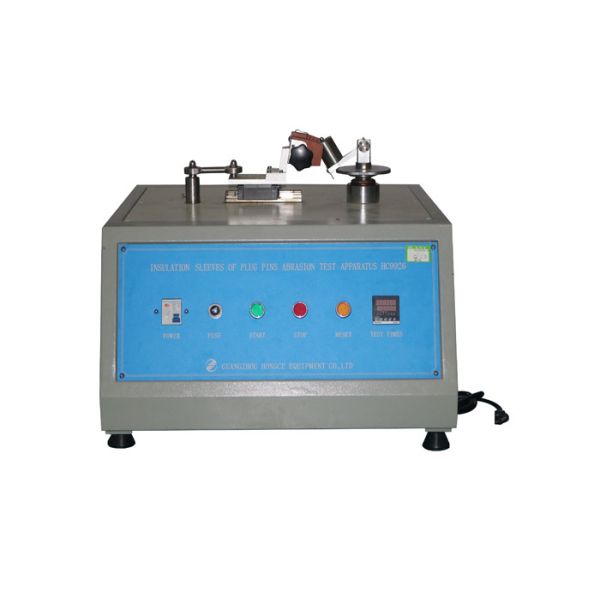

ИЭК60884 рукави изоляции статьи 24,7 штепсельной вилки прикалывают прибор испытания на абразивное изнашивание оборудования для испытаний ИЭК

Стандарт: ИЭК 60884-1 2013 статей 24,7 и диаграмма 28, БС1363-1 диаграмма 9

Применение: Этот прибор польза для теста прочность сопротивления ссадины рукава изоляции штырей штепсельной вилки

Образец теста: Рукав изоляции штырей штепсельной вилки

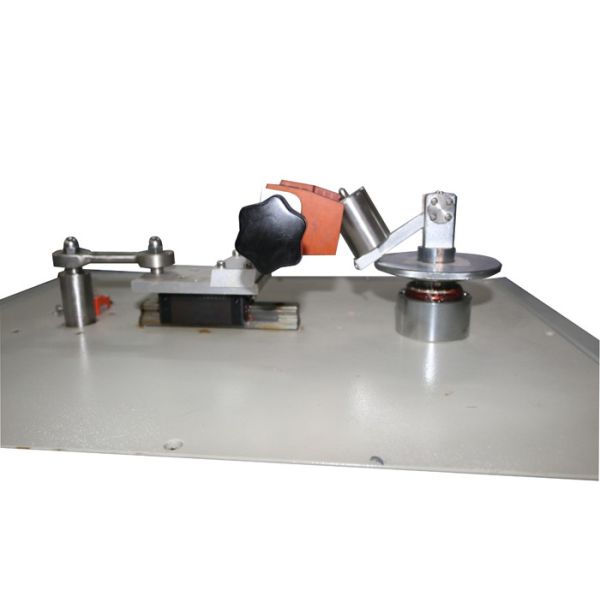

Особенность: Прибор состоит из горизонтального размещения луча и линейное движение места приспособления, при котором, концы луча с проводом диаметра 1мм коротким стальным согнуты в подковообразную голову (форму у вертикали 2 зафиксированной на луче), дно провода подковообразное часть 6мм линейная. Обжимайте хэмлине 6мм на рукаве изоляции штепсельной вилки, приводах мотора место струбцины болта установки для того чтобы сделать ресипрокатинг движение взад и вперед, проводящ испытание на абразивное изнашивание к рукаву изоляции штырей штепсельной вилки.

Параметры:

Изображение для ссылки:

Стандартное описание:

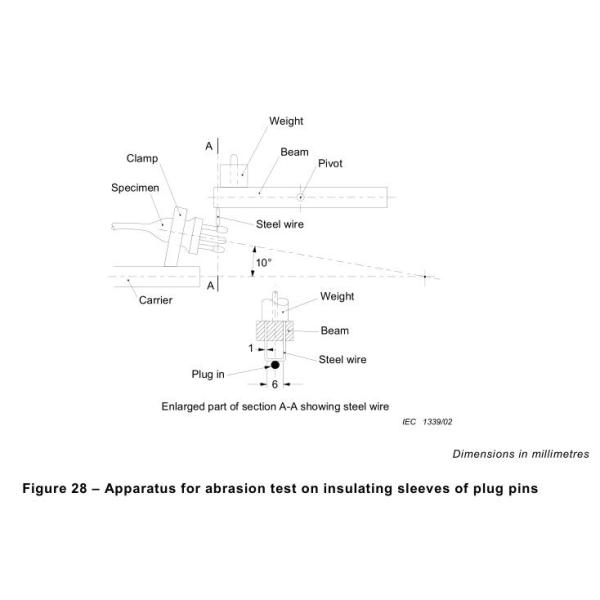

Штыри штепсельной вилки обеспеченные с изолируя рукавами подвергаются к следующему тесту посредством прибора как показано в диаграмме 28.

Прибор теста состоит из горизонтального размещанного луча .вхич сделан поворот о своем центральном пункте, длине а короткой стального провода, 1мм в диаметре и согнутый в У-форму, основание у быть прямо, твердо прикреплено, на обоих концах, до один конец луча, так, что прямая часть запроектирует под лучем и параллельна к людоеду оси ось луча.

Штепсельная вилка держится соответствующей струбциной в таком положении которое прямая часть стального провода отдыхает на ПИН штепсельной вилки, перпендикулярном к ей. Наклоны ПИН вниз под углом 10°то горизонтальное.

Луч нагружен так, что провод приложит силу 4Н на штыре.

Штепсельная вилка двинута туда-сюда в горизонтальное направление в плоскости оси луча, так, что провод протрет вперед штырь, людоед длины таким образом абрадированный штырь составляет около 9мм, чего приблизительно 7мм над изолируя рукавом, людоед номера движения 20000 (10000 в каждом направлении) и тариф деятельности 30 движений в минуту.

Тест сделан на одном штыре каждого образца.

После теста, штыри покажут никакому повреждению что может повлиять на безопасность или повредить более дальнейшую пользу штепсельной вилки, в частности, изолируя рукав не будет иметь проколы или деланный складки вверх.
