0-360°/тестер выносливости двери холодильника управлением PLC s умный интегрированный


Проект теста:
Статья 22,112 IEC 60335-2-24

Двери и крышки отсеков в испытательном оборудовании приборов

22,11 2 двери и крышки отсеков в приборах с открытым космосом будут способно на быть раскрытым от внутрь.
Соответствие проверено следующим тестом.
Пустой прибор отключен от поставки, помещен на горизонтальной поддержке и выровнян в соответствии с инструкциями для установки, с рицинусами и роликами, если сколько угодно, ориентированный, отрегулированный или преграженный для предотвращения прибора от двигать. Замки, если сколько угодно, на двери или крышки выйдите открытый.
Двери и крышки закрыты на период 15 MIN.
Сила после этого приложена к пункту, соответствующему к доступному внутреннему пункту, каждых соотвествующих двери или крышки прибора, на средней точке края наиболее далеко от оси шарнира в перпендикуляре направления к самолету крышки или двери.
Сила будет приложена на тарифе не превышая 15 N/s и крышка или дверь раскроют прежде чем сила превысит N. 70.


Статья 11,2 IEC 62552, статья 11,3

Длительное испытание для дверей, крышек и ящиков

11,2 внешние двери и крышки
11.2.1 условия испытаний/подготовка
Температура окружающей среды находится между +16 °C и +32 °C.
Refrigerating прибор будет переключен.
Дверь

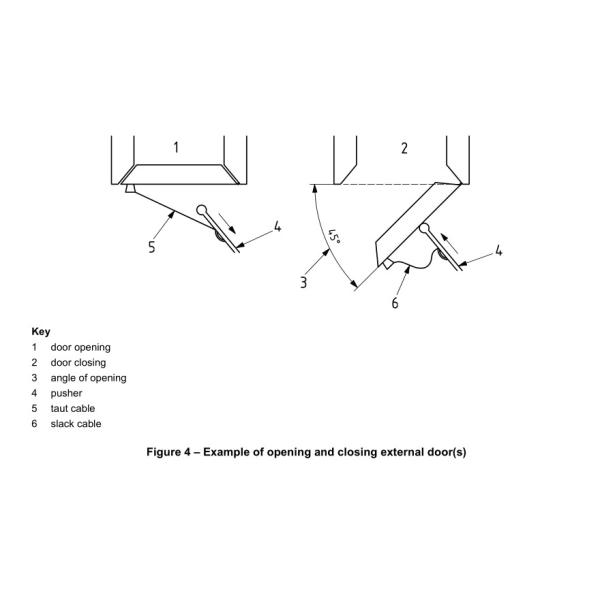

11.2.2 раскрывая последовательность (см. диаграмму 4)
Будут контролировать движение двери от угла 0° к углу отверстия между 5° и 15°, следовать свободным движением двери, контролируемый составлять около движения синусоидальный. Отверстие двери случится в первой четверти периода цикла.
11.2.3 закрывая последовательность (см. диаграмму 4)
Будут контролировать движение двери от угла отверстия 45° к углу между 40° и 35°, следовать свободным движением двери и своего заключения как в нормальной пользе.
Число циклов в минуту будет 10 до 25.
– Для отсеков с внутренним °C − 6 температуры t w, внешними дверями и крышками выдержит 100 000 раскрывая и заключительной деятельность без ухудшения качества которое смогло быть преюдициально к воздушно- закрепленности двери или крышки.
– Для отсеков с внутренним °C − 6 температуры t u, внешними дверями и крышками выдержит 30 000 раскрывая и заключительной деятельность без ухудшения качества которое смогло быть преюдициально к герметичности двери или крышки.
Соответствие будет проверено после процедуры использующ тест согласно статье 9.

11,3 внешние ящики
11.3.1 условия испытаний/подготовка
Температура окружающей среды находится между +16 °C и +32 °C.
Refrigerating прибор будет переключен.
Все корзины, полки и контейнеры будут нагружены в соответствии со статьей 12.

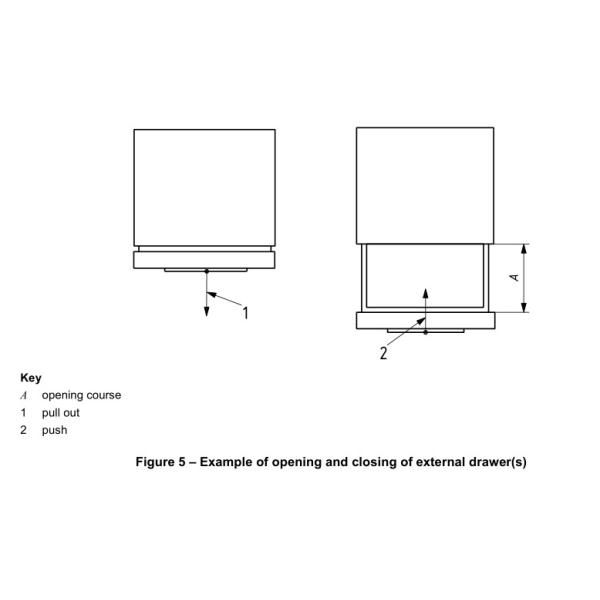

11.3.2 раскрывая последовательность (см. диаграмму 5)
Ящики будут вытягиваны вне до не позднее 15 mm к 20 mm их полностью открытой вакансии.
11.3.3 закрывая последовательность (см. диаграмму 5)
Ящики будут закрыты как в нормальной пользе изнутри 15 mm к 20 mm их полностью открытой вакансии.

Число циклов в минуту находится между 5 и 10.
– Для отсеков с внутренним °C − 6 температуры t w,
1) одиночные ящики выдержат 100 000, и
2) множественные ящики каждое выдержат 50 000,
открытие и заключительная деятельность без ухудшения качества которое смогло быть преюдициально к герметичности запечатывания ящика.
– Для отсеков с внутренним °C − 6 температуры t u, каждый ящик выдержит 30 000 раскрывая и заключительной деятельность без ухудшения качества которое смогло быть преюдициально к герметичности запечатывания ящика.
Соответствие будет проверено после процедуры использующ тест согласно статье 9.


Технические параметры:

Взгляд изображения:
