Диаграмма зонд IEC 62368-1 клина зонда пальца теста V4 для испытывая шредеров документа

Стандартное описание (IEC 62368-1 8.5.4.2 .4): Прибор разрушения средств массовой информации испытан с зондом клина диаграммы V.4 приложенной в любом направлении по отношению к отверстию:
− с силой до 45 n для типа прибора раздевать-отрезка; и
− с силой до 90 n для типа прибора кратчайшего пути.                     Зонд пальца теста
Приборы разрушения средств массовой информации ПРИМЕЧАНИЯ типично определены как или тип раздевать-отрезка или тип кратчайшего пути. Клоки прибора разрушения средств массовой информации раздевать-отрезка средства массовой информации в длинные прокладки используя основанный на мотор shredding механизм. Клоки прибора разрушения средств массовой информации кратчайшего пути средства массовой информации два или больше пути в крошечные частицы,            Зонд пальца теста
ypically используя более сильный мотор и более сложный shredding механизм.
Любые приложение или предохранитель которое можно извлечь или раскрыли обычным человеком или проинструктированным человеком извлекутся или будут раскрыты до применения зондов.

Стандарт: Диаграмма V.4 IEC 62368-1, UL60950 диаграмма смоква NAF.2 (S5366) и NAF.3 NAF.2 и NAF.3, IEC 60950-1 (S5370) так же, как BS 60950.1108/260/CD и etc.                                                                                                                           Зонд пальца теста

Применение: Оно использован для того чтобы испытать ли опасные части шредера могут быть касаны людьми.

Образец теста: Бумажный шредер

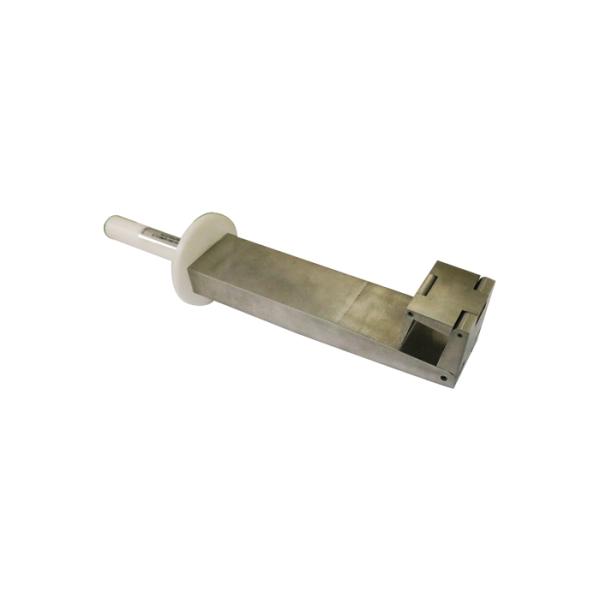

Особенность: Ручка нейлона + зонд, она изготовлена согласно стандартной диаграмме.

Параметры:

Допуски на линейных размерах без специфических допусков:
≤ 25 mm: ± 0,1 3 mm
> 25 mm: ± 0,3 mm

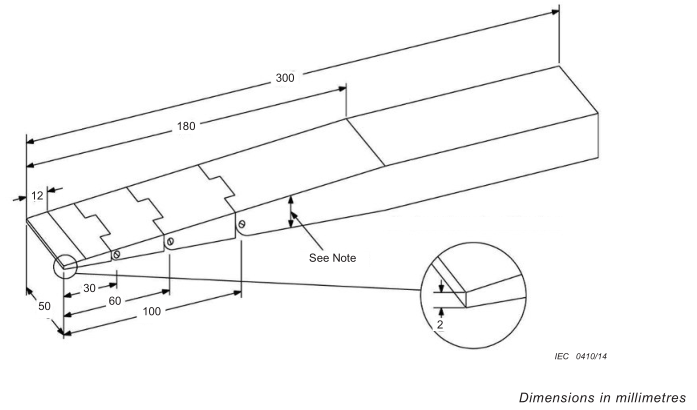

ЗАМЕТЬТЕ толщину зонда меняет линейно, с изменениями наклона на следующие этапы вдоль зонда:

Изображение для ссылки:
