Тестер гибкости оборудования для испытаний кабеля IEC60245-2 статический для завершенных гибких кабелей

Введение структуры

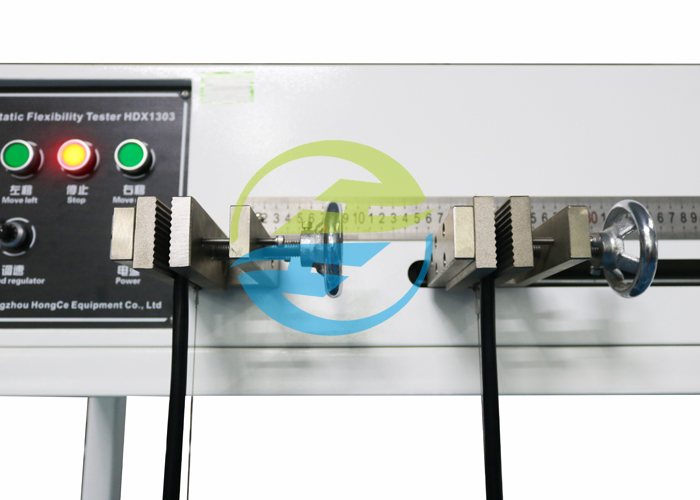

Машина составлена сползать струбцину, фиксированную струбцину, левое и правое предохранение от предела, структуру привода винта и электрическую контрольную панель.
1.The сползая струбцину и фиксируя струбцину главным образом составлены места струбцины и переставной колодки, и бар ручки вращан для нажатия переставной колодки зажать 2 конца образца соответственно.                       Оборудование для испытаний кабеля
2.There переключатель предела дальше каждое левой стороны и правильных сторон для защиты сползая приспособления избежать столкновения.
структура привода винта 3.The управляет сползая струбциной для того чтобы двинуть выйденный и правый.
электрическая контрольная панель 4.The ручной пульт управления с переключателями как левый перенос, останавливает, правые перенос, электропитание и управление скоростью.

Стандарт: Резиновые изолированные кабел-расклассифицированные напряжения тока IEC60245-1 до и включая 450/750 V-частей 1: Общие требования, IEC60245-2 статья 3,2 и диаграмма 2 резиновые изолированные кабел-расклассифицированные напряжения тока до и включая 450/750 V-частей 2: Методы теста.          Оборудование для испытаний кабеля

Применение: Оно использован для проверки механической прочности завершенных гибких кабелей. Этот тест не применяется к гибким кабелям с ядрами номинальной площади поперечного сечения более большими чем 4mm2 и кабели имея больше чем 18 ядров клали вверх в больше чем 2 концентрические слои.

Образец теста: Завершенные гибкие кабели.                  Оборудование для испытаний кабеля

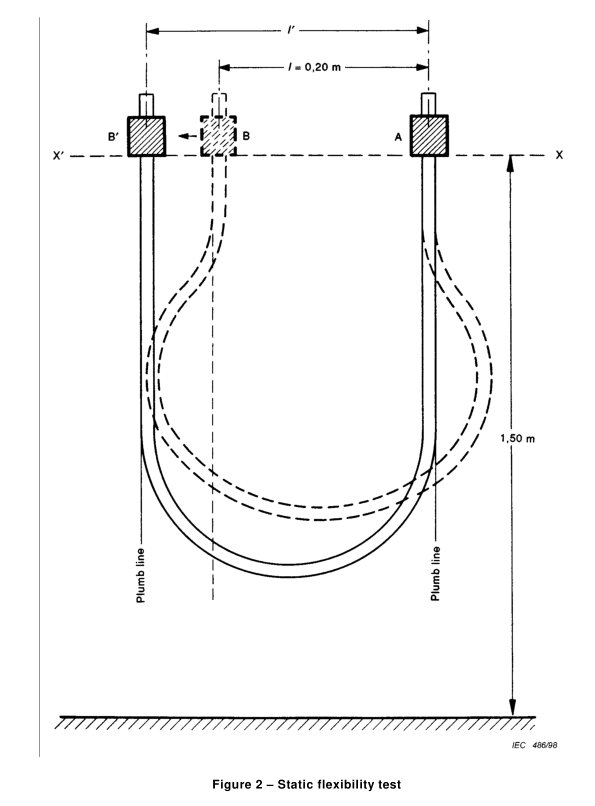

Особенность: Образец с длиной 3m±0.05m будет испытан в приборе подобном этому показанному в диаграмме 2. 2 струбцины, a и b, будут обнаружены местонахождение на высоте в по крайней мере 1.5m над уровнем земли. Струбцина a будет исправлена и зажать b двинет горизонтально на уровень A. струбцины. Концы образца зажатый вертикально (и остаться вертикальным во время теста), один конец в струбцине a, другом в передвижной струбцине b которая будет на расстоянии/=0.20m от A. струбцины. Кабель принимает грубо форму показал диаграмму 2 пунктирными линиями. Передвижная струбцина b после этого будет двинута далеко от фиксированной струбцины a до тех пор пока петля сформированная кабелем не примет форму, показала в диаграмме 2 тяжелым планом, u заключил всецелло между 2 линиями отвеса через струбцины и настройте касательно к внешней генератрисе кабеля. Этот тест будет сделан дважды, кабель будучи поворачиванным в струбцину, после первого теста, через 180°.                  Оборудование для испытаний кабеля

Параметры:

Изображение для ссылки:
