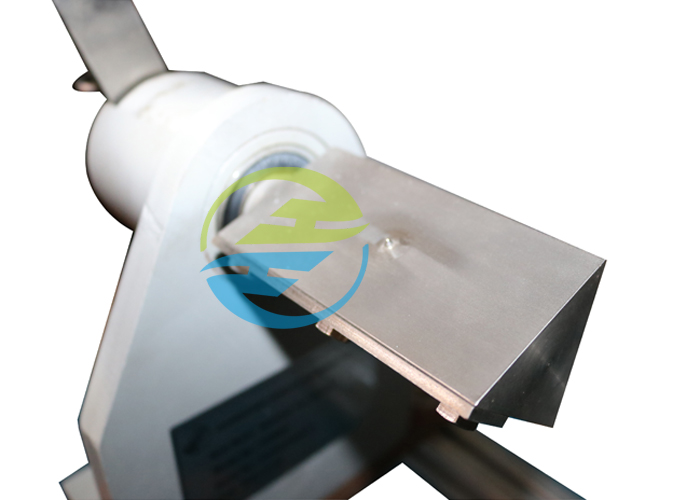

IEC60065 прибор теста дорна статьи 8,21, 10° и 230° поворачивают угол

IEC60065: Статья 2014 8,21

8,21 безотрывный тонкий материал листа исполнит с 26,3 из 61558-1:2009 IEC или со следующим:

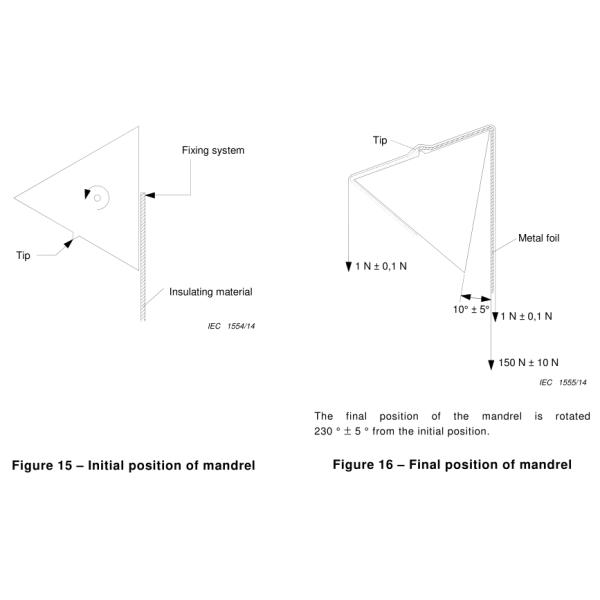

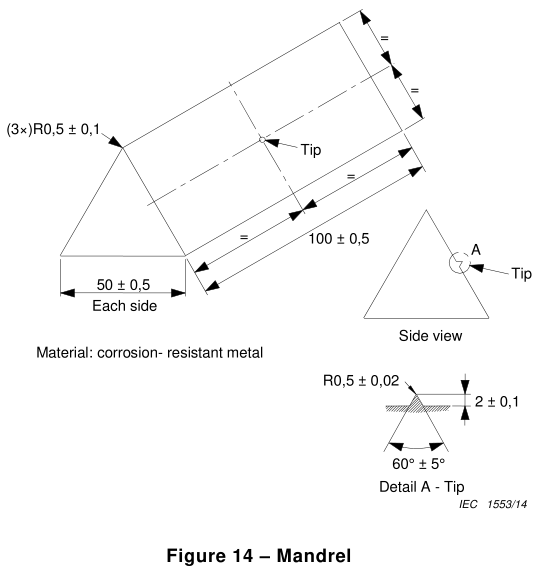

Использованы 3 образца теста, каждый индивидуальный образец состоя из три или больше слоев безотрывного тонкого материала листа формируя УСИЛЕННУЮ ИЗОЛЯЦИЮ. Один образец одновременно зафиксирован к дорну приспособления теста (диаграммы 14) как показано в диаграмме 15.
Сила с наклоном вниз ± 10 n 150 n приложена к наружному концу образца (см. диаграмму 16),
используя соотвествующее зажимное приспособление. Дорн вращан ВРУЧНУЮ без рывков
– от первоначальной позиции (диаграммы 15) к окончательному положению (диаграмме 16) и назад;
– как выше во второй раз;
– от первоначальной позиции к окончательному положению.
Если образец ломает во время вращения, то где он зафиксирован к дорну или зажимному приспособлению, это не образовывает отказ и тест повторен на свежем образце. Если образец ломает на любом другом месте, то тест терпел неудачу.
После этот preconditioning, лист фольги металла, 0 035 mm ± 0 005 mm толстого, по крайней мере 200 mm длиной, помещен вдоль поверхности образца, вися вниз на каждой стороне дорна (см. диаграмму 16). Поверхность фольги в контакте с образцом будет проводная, не окисленная или в противном случае изолированная. Фольга расположена так, что свои края не будут чем 18 mm от краев образца (см. диаграмму 17). Фольга после этого затягивана 2 равными весами, одним на каждом конце, используя соотвествующие зажимные приспособления.
Пока дорн в своем окончательном положении, и в пределах 60's следовать окончательный располагать, тест диэлектрической прочности приложен между дорном и фольгой металла в соответствии с
10.4.2, используя напряжение тока теста 1,5 раз значения определенного в таблице 5 для УСИЛЕННОЙ ИЗОЛЯЦИИ, но меньше чем 5 kV.
Вся методика проверки повторена на других 2 образцах.

Стандарт: Подтвердите к IEC60065: статья 2014 8,21, диаграмма 14~16, IEC60950

Применение: Проверка прочности повреждения изоляции анти- для не сепарабольных тонких материалов слоя.

Образец теста: Не сепарабольный тонкий материал слоя.

Особенность: Положение набора 10°and 230°are с механическим пределом, не только обеспечить точность угла теста, но также достигнуть простой метод деятельности; вес с ушко подвесом, в случае пункта поврежден из-за слишком большой силы тяги.

Параметры:

1, вес 50N*3pcs, можно совместить для того чтобы достигнуть испытания 100N и 150N.

2, количество времен теста: 3 раза.

3, тестер выдерживая напряжения тока (опционный).
