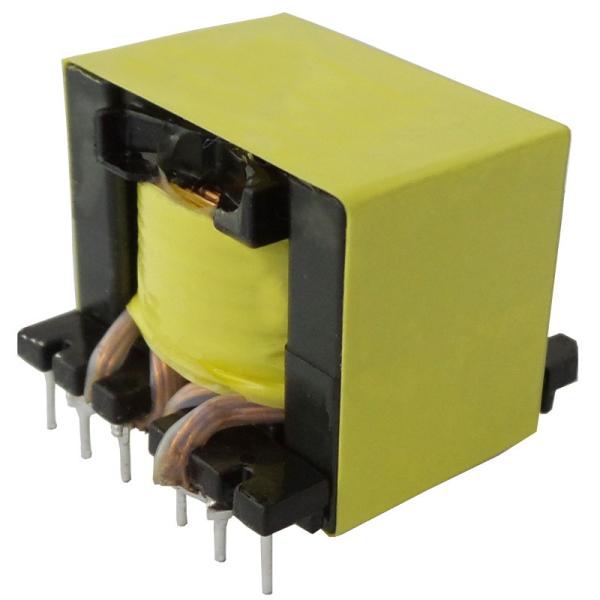

PQ3225 Горизонтальный прямой розетка высокочастотный трансформатор высоковольтные булавки 6+6

1.Описание продукта

PQ3225 прямой вставки высокочастотный трансформатор является высокопроизводительным электронным компонентом. Он имеет компактную структуру и вертикальную ось, предназначенную для работы в диапазоне частот 20 кГц-500 кГц.Он может работать с выходной мощностью от 10 до 1000 Вт и стабильно работать в температурном диапазоне от -40 ° C до +180 ° C. Низкие потери, низкий рост температуры и отличная антиинтерференционная производительность.Этот трансформатор легко обернуть из-за его круглого центрального столбаОн широко используется в различных областях, таких как переключающие источники питания, зарядные устройства для электромобилей, преобразователи DC-DC и коммуникационные источники питания.

2Особенности

Высокочастотный трансформатор прямого ввода PQ3225 состоит в основном из следующих структурных компонентов:
1Ядро: Обычно используются ферритные ядра, предназначенные для удовлетворения требований новых коммутационных источников питания.которые могут удовлетворять требованиям снижения потерь меди и железа при высоких частотах и удовлетворять потребности в повышении температуры переключения источников питания.

2Навертывание.
- Первичная обмотка: это обмотка, которая вводит электрическую энергию и генерирует магнитное поле через переменный ток.

- Вторичная обмотка: в сочетании с первичной обмоткой, она генерирует индуцированную электромотивную силу под действием магнитного поля и выводит электрическую энергию.первичные и вторичные обмотки обернуты на разные обмотные колонны железного ядраНапример, PQ3225 может иметь первичные катушки и вторичные катушки, с катушными слотами на катушных колонках для легкой катушки катушки.

-- Форма обмотки: обычно в виде трех обмотки, кроме первичной обмотки и вторичной обмотки, могут быть также вспомогательные обмотки и т.д., используемые для достижения некоторых специальных функций,Например, предоставление сигналов обратной связи, питание других цепей и т.д.

3Скелет: обеспечивает поддержку и фиксацию обмотки, как правило, в вертикальной конструкции. Имеет определенные размеры и формы для размещения железных ядер и обмотки.Есть свинцовые терминалы на скелете для легкого подключения к внешним схемам, что делает установку продукта более надежной.

4. штиф: металлический штиф, который соединяет провода обмотка с внешней цепью, обычно многочисленные,используется для достижения электрического соединения между трансформатором и другими компонентами цепи, передавая электрическую энергию первичной и вторичной обмоток в соответствующую схему.

5Изоляционный слой
--Изоляция от обмотки: Insulation materials such as insulation tape or insulation paint are usually wrapped around the coils of the winding to avoid short circuits between the coils and ensure that the current flows along the designed pathНапример, на внешнюю стену натяжной канавки накручивается катушка, а на внешнюю стену натяжной канавки может быть помещена вторая изоляционная лента вдали от натяжной канавки.

-Изоляция между железным ядром и обмоткой: между железным ядром и обмоткой также должны быть изоляционные материалы, чтобы предотвратить электрические короткие замыкания между ними,которые повлияют на нормальную работу трансформатора.

- Общая изоляция: некоторые могут также установить изоляционные оболочки или покрытия на внешней стороне всего трансформатора для обеспечения защиты и изоляции, повышая безопасность во время использования.

3Преимущество.
