Спецификации
Номер модели :
H1102NL
Место происхождения :
Город Китая, Шэньчжэня.
Количество минимального заказа :
Могущий быть предметом переговоров
Условия оплаты :
Xtransfer PayPal T/T
Способность поставки :
1000K-pcs/month
Срок поставки :
Запас или 3 недели
Упаковывая детали :
1000pieces/размер коробки: 380mm*325mm*345mm
Описание

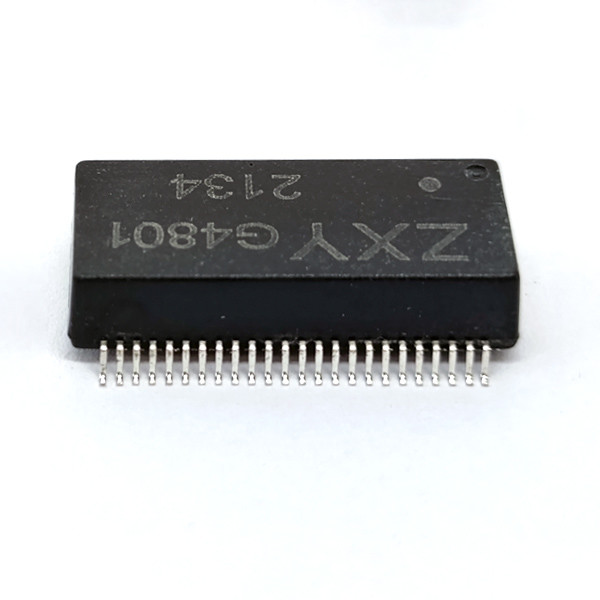

Сетевой LAN трансформатор SMD 10/100/1000 Base-T Magnetics



описание продукта:

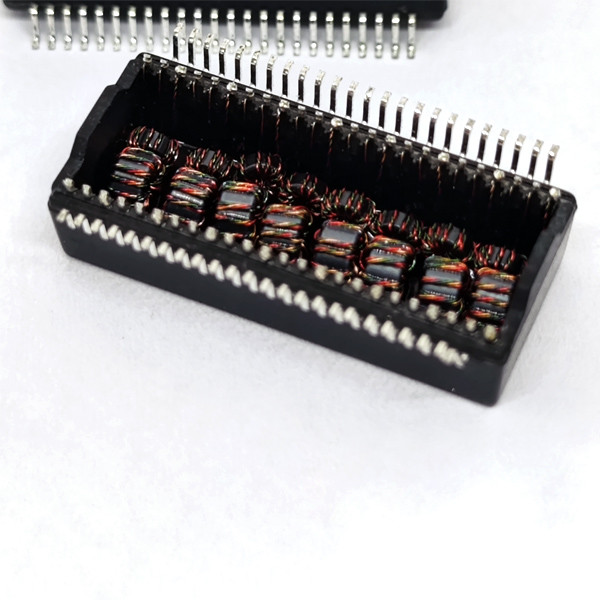

На сетевой коммуникационной материнской плате, между чипом PHY и разъемом RJ45, будет маленький черный квадрат. Эта штука называется сетевым трансформатором. Книжное название - "Data Mercury".Люди часто называют его трансформатором сетевой изоляции., LAN трансформаторы, LAN трансформаторы, фильтры и т.д.







Трансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировалиТрансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировали

Трансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировалиТрансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировали

Электрическая спецификация @25°C

Индуктивность OCL:350uH Min @ 100KHz 0,1V 8mA постоянный BIAS

Индуктивность утечки:0Максимальная мощность 0,50uH @ 100KHz 0,1В

Пропускная способность:Максимальная частота 28pF @ 100KHz 0.1V

Сопротивление постоянного тока:1.22 Макс (16-14,11-9)

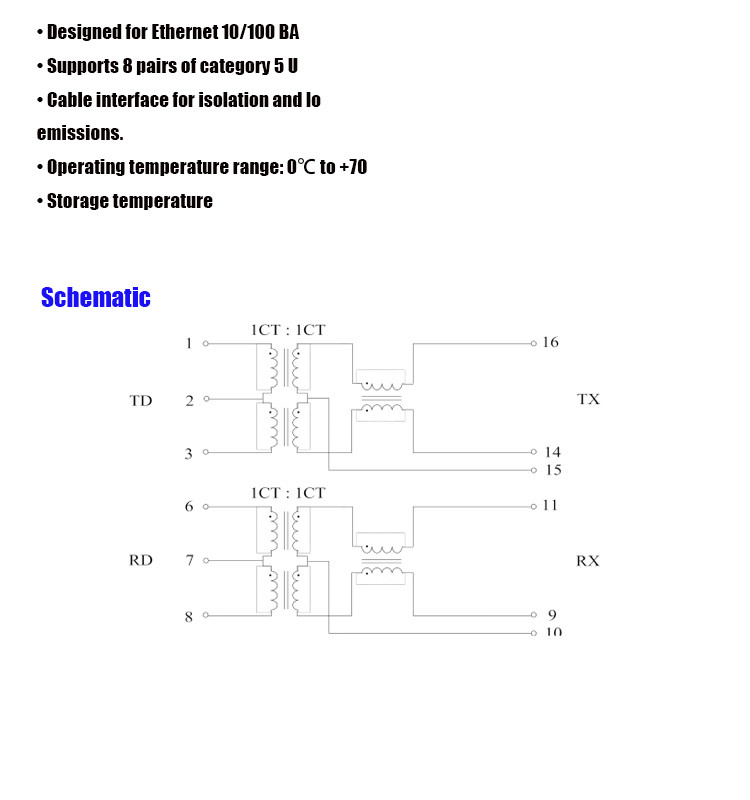

Отношение поворота:1CT:1CT(TX)/1CT:1CT(RX) ± 3%

Полярность:1-16,6-11 В фазе

Потеря вставки:00,5-100 МГц -1,1 дБ максимум

Убытки от возврата:

0.5-30 МГц -18 дБ Мин

30.1-60МГц -18+20log ((f/30) дБ Мин

600,1-80 МГц -12 дБ мин.

Переговоры:

0.5-40 МГц -35 дБ Мин

40.1-100МГц -33+20*log ((f/50) дБ Мин

CMRR:00,5-100 МГц -30 дБ мин.

Изоляция HI-POT:1500VAC 1mA 1S

Рабочая температура:от 0°C до 70°C





Трансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировали
