Данные по AIRSUSTECH 2B16X2 заменяют Norgren M/31162:

Бренд изготовителя: AIRSUSTECH

Номер детали AIRSUSTECH: 2B 16X2

16X2 AIRSPRING
 ЛЕПЕСТКИ: 2
ø МАКС: 430
СТАТИЧЕСКАЯ ВЫСОТА: 180 MM
ПОЛНЫЙ ХОД: 243 MM
МАКСИМАЛЬНЫЙ УГОЛ: 15º
МАКСИМАЛЬНОЕ ОСЕВОЕ СМЕЩЕНИЕ: 10 mm
øC: 283
ø РАЗМЕЧАЕТ КОНВЕРТЫ: 445 MM
НАГРУЗКА В daN: 9
МАКСИМАЛЬНОЕ ДАВЛЕНИЕ РАБОТЫ: 8 АДВОКАТУР
РАЗРЫВАННОЕ ДАВЛЕНИЕ: 25 АДВОКАТУР
ВЕС: 6,12 LBS

РАЗМЕРЫ: 16" X 16" X 4"

Другие быстрые детали AIRSUSTECH 2B16X2 заменяют Norgren M/31162:

Ряд: M/31000

Материал-гайки и винты: Легированная сталь Цинк-хромия

Средство: обжатый воздух
Гаван размер: G1/2
Режим деятельности: одиночное действие
Давление деятельности: 0… баров 8
Рабочая температура: -40… 70°C
Длина хода: 315 mm
Теоретическая сила: 65250 n
Аттестаци-ДОСТИГАЕМОСТЬ: доступный по запросу
Аттестация-RoHS уступчивая: доступный по запросу
Аттестация -: ISO
Классификация-eClass 11: 51010390
Код Классификация-HS: 84123100
Код Классификация-HTS: 8412310000
Код классификации-UNSPCS: 31251504
Классификация-Китай ECCN: EAR99
Размер-диаметр: 435,0 mm
Размер-высота: 125,0 mm
Размер-вес: 7,600 kg
Размер-блок измерения: EA
жизнь Представлени-полки: 5 лет


Размер AIRSUSTECH 2B16X2 заменяет Norgren M/31162

Глухая гайка гайки

Зубы винта обложки (гайки): 4x M10
Расстояние винта обложки разбивочное: 282 mm
Нижние зубы винта для закрепления крышки (гайки): 4x M10
Расстояние нижнего винта для закрепления крышки разбивочное: 282 mm


соединитель отверстия для воздуха/воздуховода/воздуха
Вентиляционное отверстие/воздуховод: G1/2


нажимная накладка

Диаметр обложки (ширина): 310MM
Диаметр нижней крышки (ширина): 310MM


Резиновые мембраны

Резиновый диаметр МАКС мембран: 430 mm
Работая ход: 77 MM 320 MM
Максимальная высота: 320 MM
Минимальная высота (высота обжатия): 77 mm
Высота хода: 155 mm
блок блока бампера/буфера
Отсутствие блока бампера
Переплетенные талия/кольцо талии
Обруч пояса: петля диапазона

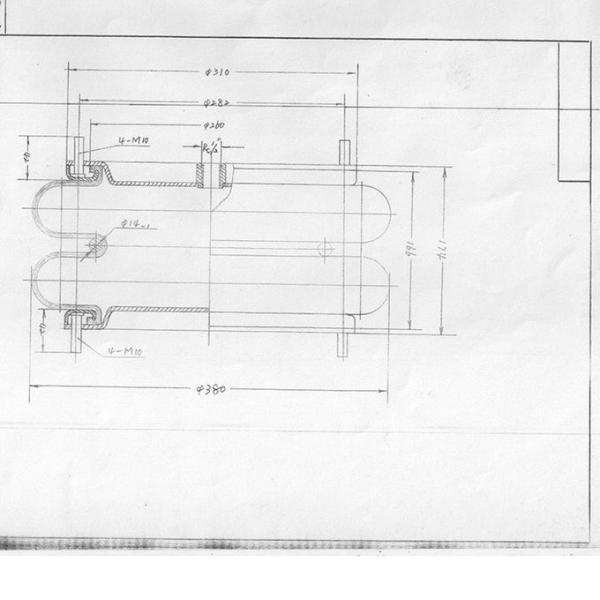

Чертеж AIRSUSTECH 2B16X2 заменяет Norgren M/31162:

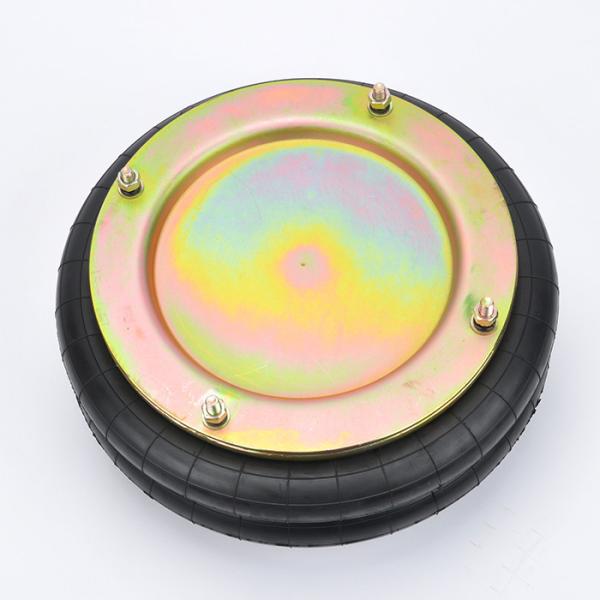

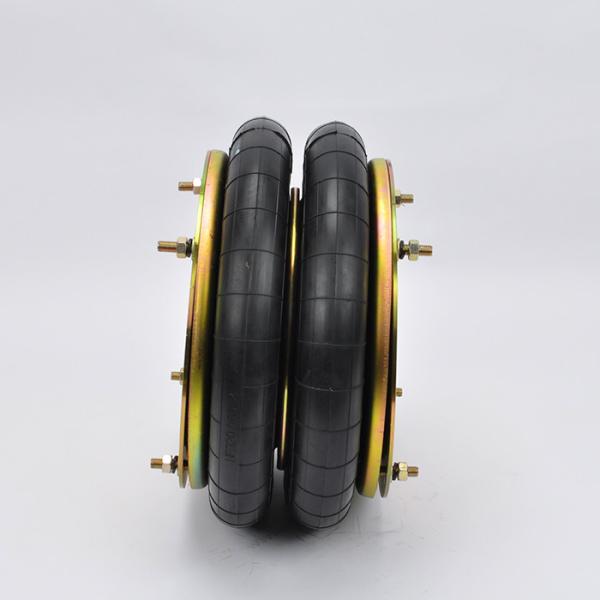

Фото AIRSUSTECH 2B16X2 заменяют Norgren M/31162:
