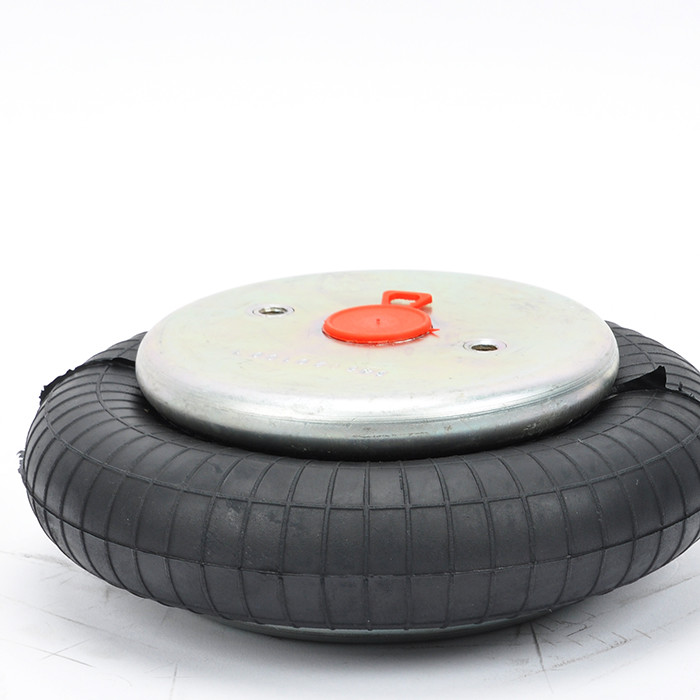

Весна воздуха Megatech EB-215-80 Festo 1S120-9 3/4 M8 для УПАКОВЩИКА ВИБРИРОВАТЬ

Данные по AIRSUSTECH 1B1209 технические

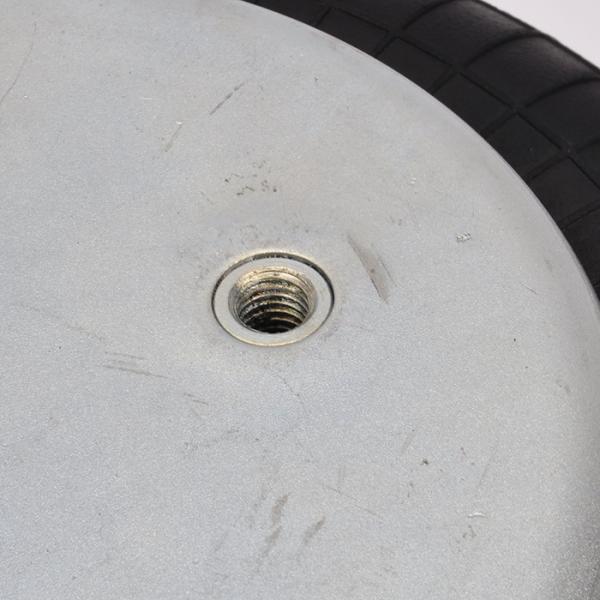

Гайка/глухая гайка ❶
Верхние зубы винта плиты (гайки): 2XM8x1.25
Расстояние винта разбивочное плиты обложки: 70 mm
Зубы винта (гайки) нижней нажимной накладки: 2XM8x1.25
Расстояние винта разбивочное нижней нажимной накладки: 70 mm

Штуцеры отверстия для воздуха/воздуховода/воздуха ❷
Отверстие для воздуха/воздуховод: 3/4-18NPTF
Расстояние винта разбивочное между отверстием для воздуха и гайкой: 35 mm

Нажимная накладка ❸
Верхний диаметр плиты: 135 mm
Диаметр нижней крышки: 135 mm
Мембраны колокола резиновые
Максимальный диаметр резиновых мембран: 215 mm
Естественный диаметр резиновых мембран: 190 mm
Работая ход: минимум 50 mm к максимуму 115 mm
Максимальная высота: 115 mm
Минимальная высота: 50 mm
Высота хода: 90mm

Блок блока бампера ❺/бампера
Отсутствие блока бампера

Петля пояса ❻/петля пояса
С петлей пояса: не петля пояса

Максимальный диаметр @ 7 Адвокатур (mm)
231
Максимальная высота (mm)
51
Максимальный ход (mm)
79
Минимальная годная к употреблению высота (mm)
130
Сила (kN) @ 5 Адвокатур на ходе 25 mm
10,8
Сила когда ход 50% из максимального хода, в kN @ 5 Адвокатур
10,3
Ход силы при максимальном, в kN @ 5 Адвокатур
5,2
Номер стиля высоко-интенсивности перекрестной ссылки стиля
117
Стиль делает перекрестную ссылку на выдвинутый номер стиля высоты (подобной крышке конца)
116-1
Материал
стандартная линия 2-layer

Первоначальный производитель оборудования OEM креста AIRSUSTECH 1B1209:

AIRSUSTECH 1B1209 ссылаются на характер продукции весны воздуха EB-215-80 Festo:

Амортизатор удара весны воздуха AIRSUSTECH 1B1209 ссылаются на весну воздуха EB-215-80 Festo может только нажать мембраны к workpiece, в противном случае их необходимо оборудовать с ограничителем хода в конце хода, в противном случае мембраны будут перегружены

• Необходимо отжать амортизатор удара весны воздуха AIRSUSTECH 1B1209 ссылаются на весну воздуха EB-215-80 Festo на минимальную высоту, силу восстановления. Обычно, это достигано путем придавать нагрузку

• Всю опорную площадь верхних и более низких плит амортизатора удара весны воздуха AIRSUSTECH 1B1209 ссылаются на весну воздуха EB-215-80 Festo необходимо использовать для поглощения силы

• Перед демонтировать амортизатор удара AIRSUSTECH весны воздуха 1B1209 ссылаются на весну воздуха EB-215-80 Festo, внутренний воздух необходимо выпустить для предотвращения аварий и личной травмы.

• Во время деятельности, резиновый амортизатор удара весны воздуха AIRSUSTECH 1B1209 ссылаются на весну воздуха EB-215-80 Festo не будет в контакте с другими частями

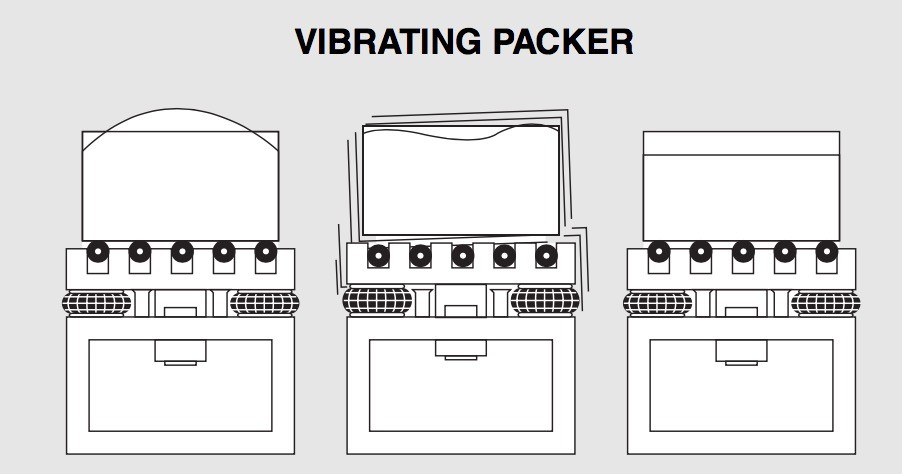

AIRSUSTECH 1B1209 для УПАКОВЩИКА ВИБРИРОВАТЬ;
