Тип измеритель прокачки потока турбины с размером ДН4 - высокой эффективностью ДН200
1. Введение
Измеритель прокачки турбины серии ЛВГИМЛ вид нового поколения измерителя прокачки который поглощает передовые технологии измерителя прокачки в стране и за рубежом. Он был оптимизирован и был конструирован для того чтобы иметь настолько много характеристик, как простая структура, легковес, высокая точность, хорошая повторимость, легкая установка и использование.
Он широко использован в загерметизированных трубопроводах который не имеет функцию корозии на СС 1Кр18Ни9Ти, 2Кр13, Ал2 о3 корунда и цементированном карбиде и не имеет никакое волокно, частице и так далее. Жидкость должна быть чем 5*10-6м2/с с выкостностью под работая температурой, если выкостность жидкости больше чем 5*10-6м2/с, то измеритель прокачки можно использовать после тарировки. Если он оборудован с другими дисплейными устройствами с особенными функциями, то он может также сделать управление количества, чрезмерный сигнал тревоги и так далее. Он действительно идеален в измерении и энергии подачи
консервация.
2. Особенности
3. Спецификации
| Диаметр трубопровода (мм) и Соединение |
4,6,10,15,20,25,32,40 Соединение потока |
| (15,20,25,32,40) 50,65,80,100,125,150,200 Соединение фланца |
|
| Точность | ±1%Р, ±0.5%Р, ±0.2%Р (специальное распоряжение) |
| Поверните вниз коэффициент | 10:1; 15:1; 20:1 |
| Материал | 304СС, 316 (л) СС, етк |
| Средняя температура | -20℃~+110℃ |
| Условия окружающей среды | Температура: -10℃~+55℃ Относительная влажность: 5%~90% Атмосферное давление: 86~106КПа |
| Электропитание | Датчик: +12ВДК, +24ВДК (вариант) Передатчик: +24ВДК Местный дисплей: батарея лития 3.2В |
| Выходной сигнал | Датчик: Сигнал частоты ИМПа ульс (низший уровень ≤0.8В, высокопоставленное ≥8В) Передатчик: Сигнал течения 2 связанных проволокой 4-20мА |
| Кабель сигнала | СТВПВ 3кс0.3 (связанное проволокой 3), 2кс0.3 (связанное проволокой 2) |
| Кабельное соединение сигнала | Соединитель уборщика (стандартный тип) Внутренний поток М20кс1.5 (тип взрыва) |
| Дальность передачи | ≤1000м |
| Взрывозащищенный | Никакие (стандартный тип) ЭСдИИБТ6 (взрывозащищенное) |
| Класс защиты | ИП65 |
4. Ряд подачи & давление работы
| Диаметр трубопровода | Ряд нормальной подачи (³/х м) |
Выдвинутый ряд подачи (³/х м) |
Нормальное давление (МПа) |
Тариф давления (МПа) (Соединение фланца) |
| ДН4 | 0.04~0.25 | 0.04~0.40 | 6,3 | 12,16,25 |
| ДН6 | 0.10~0.60 | 0.06~0.60 | 6,3 | 12,16,25 |
| ДН10 | 0.20~1.20 | 0.15~1.50 | 6,3 | 12,16,25 |
| ДН15 | 0.60~6.00 | 0.40~8.00 | 6,3, 2,5 (Соединение фланца) |
4,0, 6,3, 12,16,25 |
| ДН20 | 0.80~8.00 | 0.45~9.00 | 6,3, 2,5 (Соединение фланца) |
4,0, 6,3, 12,16,25 |
| ДН25 | 1.00~10.00 | 0.50~10.00 | 6,3, 2,5 (Соединение фланца) |
4,0, 6,3, 12,16,25 |
| ДН32 | 1.50~15.00 | 0.80~15.00 | 6,3, 2,5 (Соединение фланца) |
4,0, 6,3, 12,16,25 |
| ДН40 | 2.00~20.00 | 1.00~20.00 | 6,3, 2,5 (Соединение фланца) |
4,0, 6,3, 12,16,25 |
| ДН50 | 4.00~40.00 | 2.00~~40.00 | 2,5 | 4,0, 6,3, 12,16,25 |
| ДН65 | 7.00~70.00 | 4.00~70.00 | 2,5 | 4,0, 6,3, 12,16,25 |
| ДН80 | 10.00~100.00 | 5.00~100.00 | 2,5 | 4,0, 6,3, 12,16,25 |
| ДН100 | 20.00~200.00 | 10.00~200.00 | 1,6 | 4,0, 6,3, 12,16,25 |
| ДН125 | 25.00~250.00 | 13.00~250.00 | 1,6 | 2,5, 4,0, 6,3, 12,16 |
| ДН150 | 30.00~300.00 | 15.00~300.00 | 1,6 | 2,5, 4,0, 6,3, 12,16 |
| ДН200 | 80.00~800.00 | 40.00~800.00 | 1,6 | 2,5, 4,0, 6,3, 12,16 |
5. Размер установки
Согласно диаметру, выберите соединение потока или фланца для установки сенор. О методе установки, пожалуйста проверите Пик4, Пик5, Пик6.

Структура Пик4 ЛВГИМЛ-4~10 & диаграмма размера установки
Структура Пик5 ЛВГИМЛ-15~40 & диаграмма размера установки
Структура Пик6 ЛВГИМЛ-50~200 & диаграмма размера установки
| Диаметр трубопровода | Л | Соединение потока | Соединение фланца | ||
| (мм) | Г | Д (мм) |
д (мм) |
н | |
| ДН4 | 295 | Г1/2 | |||
| ДН6 | 330 | Г1/2 | |||
| ДН10 | 450 | Г1/2 | |||
| ДН15 | 75 | Г1 | θ65 | θ14 | 4 |
| ДН20 | 80 | Г1 | θ75 | θ14 | 4 |
| ДН25 | 100 | Г1-1/4 | θ85 | θ14 | 4 |
| ДН32 | 120 | Г2 | θ100 | θ14 | 4 |
| ДН40 | 140 | Г2 | θ110 | θ18 | 4 |
| ДН50 | 150 | θ125 | θ18 | 4 | |
| ДН65 | 170 | θ145 | θ18 | 4 | |
| ДН80 | 200 | θ160 | θ18 | 8 | |
| ДН100 | 220 | θ180 | θ18 | 8 | |
| ДН125 | 250 | θ210 | θ25 | 8 | |
| ДН150 | 300 | θ250 | θ25 | 8 | |
| ДН200 | 360 | θ295 | θ25 | 12 | |
6. конфигурация
| Конфигурация измерителя прокачки турбины серии ЛВГИМЛ | ||||||||||
| Модель | ЛВГИМЛ | |||||||||
| Материал трубы | 4 | 4мм | ||||||||
| 6 | 6мм | |||||||||
| 10 | 10мм | |||||||||
| ...... | ||||||||||
| 200 | 200мм | |||||||||
| Модельное описание | Н | Отсутствие дисплея, 12ВДК электропитания, выход ИМПа ульс, высокопоставленный низший уровень ≤0.8В ≥8В | ||||||||
| А | Отсутствие дисплея, связанного проволокой текущего объема производства 4-20мА 2 | |||||||||
| Б | Местный дисплей, управляемая батарея | |||||||||
| К | Местный дисплей, связанный проволокой текущий объем производства 4-20мА 2 | |||||||||
| К1 | Местный дисплей, выход РС485 | |||||||||
| К2 | Местный дисплей, выход ХАРТА | |||||||||
| Точность | 05 | 0,5 ранга | ||||||||
| 10 | 1,0 ранг | |||||||||
| Тип турбины | В | Выдвинутый коэффициент | ||||||||
| С | Стандартный коэффициент | |||||||||
| Материал | С | СС 304 | ||||||||
| И | СС 316 (Л) | |||||||||
| Взрывозащищенный | Н | Никакие | ||||||||
| Э | Тип взрыва (ЭксмИИКТ6 или ЭксдИИБТ6) | |||||||||
| Тариф давления | Н | Нормальное давление | ||||||||
| Х | Высокое давление | |||||||||
| Тип соединения | Т | Соединение потока | ||||||||
| Ф | Соединение фланца | |||||||||
| Фильтр | Н | Никакие | ||||||||
| Ф | С фильтром | |||||||||

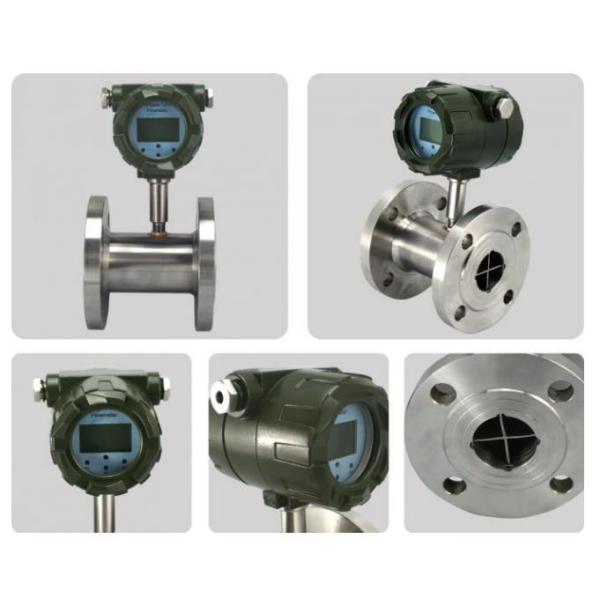

7. Детали
