Высокотемпературный счетчик- расходомер вортекса до 350℃ для жидкости

1. Введение

LUGBML основано на принципе вортекса vonkarman и использует пьезоэлектрическое кристаллическое как элемент теста. Это новый счетчик- расходомер вортекса для обнаружения стресса. Оно имеет преимущества большого коэффициента ряда, высокой точности, небольшой потери давления, хорошей средней всеобщности, сразу коэффициента выхода ИМПа ульс к расходу потока, и легкое соединение с компьютером, etc. потому что зонд и генератор вортекса датчика установлены отдельно, высокотемпературный устойчивый пьезоэлектрический кристалл не контактирует аппаратуру, и своя структура проста, с хорошей всеобщностью и высокой стабильностью. Датчики счетчика- расходомера вортекса серии LUGBML можно использовать для того чтобы обнаружить и измерить подачу различных газов, жидкостей и паров. Ее можно использовать со счетчиком- расходомером вортекса серии ML6000 нашей компании. Ее можно также совместить с компьютерами и датчиками температуры, давления и плотности сформировать высокоточную систему обнаружения массового распространения или потока тепла.


2. Особенности

• Структура измерителя прокачки вортекса проста и сильна, никакие двигающие части, хорошая стабильность.
• Легкий для установки и легкий для поддержания.
• Ряд измерения широк, до 10: 1.
• По мере необходимости возмещать потерю количество жидкости, никакая потребность перекалибровать фактор датчика после замены приложения


3. Спецификации

1) Измеряя средство: Пар, газ, жидкость (избегите множественной жидкости направления)

2) Точность: Жидкость: 1,0% газ: 1,5%

3) Повторимость: Жидкостный 0,33% газа: 0,5%

4) Ряд: Жидкость: газ 0.7m/s~7m/s: 7m/s~40m/s

5) Давление деятельности: Стандартное 1.6MPa, MPa 2.5~4.0 (по запросу)

6) Жидкая температура: - 40℃~250℃ (общий тип); 100℃~350℃ (высокотемпературный тип)

7) Материал тела: нержавеющая сталь 304 (SS316 опционное)

8) Выходной сигнал: ИМП ульс (3 провода, низкоуровневое ≤1V; Высокопоставленное ≧4V); 4~20mA; RS485

9) Электропитание: 24VDC (12VDC), батарея лития

10) Температура окружающей среды: -35 ℃ | ℃ 60 (без LCD); -5℃~60℃ (с LCD)

11) Относительная влажность: 5~95%

12) Уровень защиты: IP65

13) Электрическое соединение: M20*1.5


4. Дизайн & установка

Аппаратура установки очень важна, если установка не хороша, то оно повлияет на точность, срок службы и повреждение.

1. избежать сильных, высокочастотных, высокомощных переключая групп, электропитания аппаратуры следует избежать близко к этим оборудование.

2. избегите высоких температур и источников радиации. Если установка необходима, то измерения изоляции жары и вентиляции должны быть приняты.

3. для избежания высокой температуры и заколдованного газа, измерения вентиляции должны быть приняты если установлено.

4. счетчик- расходомер вихревого тока должен избежать установки в трубу хлюпая часть. Если его необходимо установить на его, то зажимное приспособление и пусковая площадка вибрации расположенные на 2 d должны быть добавлены, что усилили противоударное. Аппаратуры наиболее хорошо установлены внутри помещения, на открытом воздухе внимание установки для того чтобы сделать водостойким, особое внимание к соединению, так, что провод кабеля в форму u, избежать воды в тело усилителя, установка будет должен сохранить достаточный космос, установить линию соединения и ежедневное обслуживание.

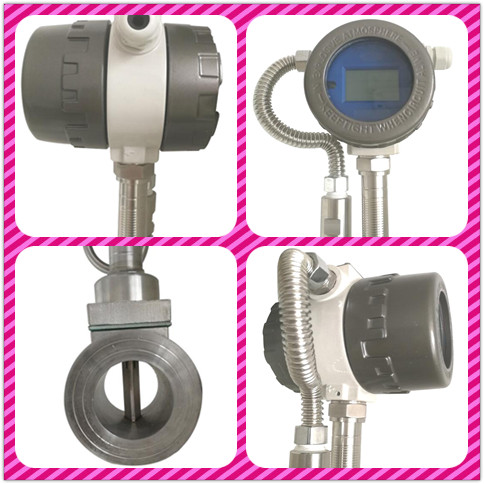

5. Детали
