Кабели LSZH огнезащитные
Кабели LSZH огнезащитные
Кабели LSZH огнезащитные
Кабели LSZH огнезащитные
Спецификации
Номер модели :
、 YTTWY YTTW
Место происхождения :
КИТАЙ
Количество минимального заказа :
Могущий быть предметом переговоров
Условия оплаты :
L/C, T/T, западное соединение, MoneyGram
Способность поставки :
100KM/WEEK
Срок поставки :
7-15 рабочих дней
Упаковывая детали :
Стальной деревянный барабанчик, катушка в фольге/барабанчике
Модельное имя :
、 YTTWY YTTW
Тип проводника :
Медь особой чистоты
Размер :
² 1.5~630mm
Тариф напряжения тока :
0.6/1kV
Применение :
Промышленный
Обшитое внутреннее :
Алюминиевая лента
Оболочка :
Пылайте - retardant PVC
Стандарт :
BS6387
Описание

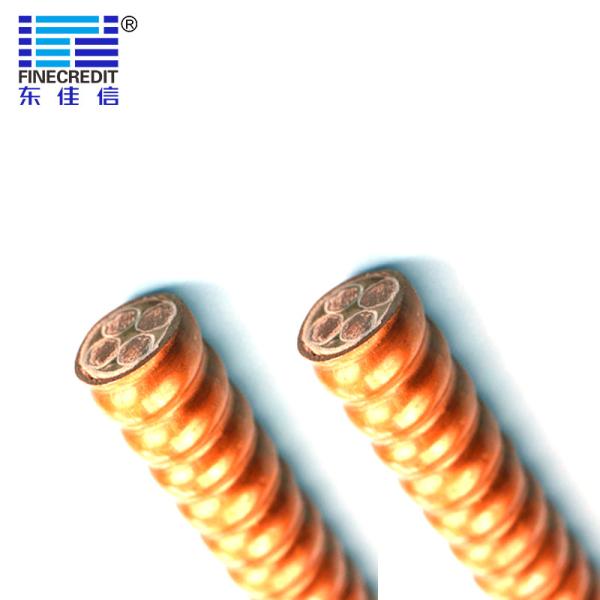

Огнезащитный медный минеральный изолированный силовой кабель LSZH обшил кабель Multi ядра электрический

1. Тип и имя кабеля

Кабель огня изоляции оболочки гибкого металла неорганический минеральный: YTTW, YTTWV, WD-YTTWY, BTTW, BTTRZ, RTTW, BTTE, BTWTZ, BTWTYZ, GAN-BTGZ, GAN-BTGY, HFTGB, HFTGBY

2. Стандарт исполнения

Стандарт JG/T313-2014 для строительной промышленности Республики «расклассифицированного напряжения тока 0.6/1kv и неорганических минеральных кабелей и терминалов Peoople изоляции под катушками металла»



3. Применение

Главным образом соответствующее для многоэтажных зданий, мест развлечений, и многочисленных строительных проектов которые требуют высококачественной и высокой безопасности в больших городах с расклассифицированным напряжением тока 750V. в случае огня, электропитание не будет отрезано, и безопасность будет достигана.

4. Диаграмма структуры кабеля.



1. Одиночное ядр

Поперечное сечение проводника (² mm) Структура проводника Толщина изоляции (mm) Толщина медного чехла (mm) Диаметр Approx.cable (mm) Максимальное сопротивление проводника на 20℃ (Ω/km)
1×10 7 0,7 0,4 11,0 1,83
1×16 7 0,7 0,4 11,0 1,15
1×25 7 0,7 0,4 12,0 0,727
1×35 7 0,7 0,4 13,0 0,524
1×50 10 0,7 0,5 15,0 0,387
1×70 14 0,7 0,5 16,0 0,268
1×95 19 0,9 0,5 18,0 0,193
1×120 24 0,9 0,5 21,0 0,153
1×150 30 1,0 0,5 22,0 0,124
1×185 37 1,1 0,5 24,0 0,0991
1×240 48 1,1 0,6 28,0 0,0754
1×300 61 1,2 0,6 30,0 0,0601
1×400 61 1,4 0,6 33,0 0,0470

2. Ядр 2 Core&3

Поперечное сечение проводника (² mm) Структура проводника Толщина изоляции (mm) Толщина медного чехла (mm) Диаметр Approx.cable (mm) Максимальное сопротивление проводника на 20℃ (Ω/km)
2×1.5 1 1,6 0,4 11,0 12,1
2×2.5 1 1,7 0,4 11,0 7,41
2×4 1 1,8 0,4 12,0 4,61
2×6 1 2,0 0,4 12,0 3,08
2×10 7 2,2 0,4 14,0 1,83
2×16 7 2,4 0,4 16,0 1,15
2×25 7 0,7 0,5 20,0 0,727
2×35 7 0,7 0,5 22,0 0,524
2×50 10 0,7 0,5 24,0 0,387
2×70 14 0,7 0,5 29,0 0,268
2×95 19 0,7 0,5 33,0 0,193
2×120 24 0,7 0,5 36,0 0,153
2×150 30 0,9 0,6 38,0 0,124
3×1.5 1 0,9 0,4 11,0 12,1
3×2.5 1 1,0 0,4 11,0 7,41
3×4 1 1,1 0,4 12,0 4,61
3×6 1 1,1 0,4 13,0 3,08
3×10 7 1,2 0,4 15,0 1,83
3×16 7 1,4 0,4 17,0 1,15
3×25 7 1,6 0,5 21,0 0,727
3×35 7 1,7 0,5 23,0 0,524
3×50 10 1,8 0,5 27,0 0,387
3×70 14 2,0 0,6 27,0 0,268
3×95 19 2,2 0,6 30,0 0,193
3×120 24 2,4 0,6 33,0 0,153
3×150 30 0,7 0,6 36,0 0,124

3. Ядр 4 Core&5



Поперечное сечение проводника (² mm) Структура проводника Толщина изоляции (mm) Толщина медного чехла (mm) Диаметр Approx.cable (mm) Максимальное сопротивление проводника на 20℃ (Ω/km)
4×1.5 1 0,7 0,4 11,0 12,1
4×2.5 1 0,7 0,4 12,0 7,41
4×4 1 0,7 0,4 13,0 4,61
4×6 1 0,7 0,4 14,0 3,08
4×10 7 0,7 0,5 17,0 1,83
4×16 7 0,9 0,5 20,0 1,15
4×25 7 0,9 0,5 23,0 0,727
4×35 7 1,0 0,5 26,0 0,524
4×50 10 1,1 0,5 30,0 0,387
4×70 14 1,1 0,6 31,0 0,268
4×95 19 1,2 0,6 34,0 0,193
4×120 24 1,4 0,6 37,0 0,153
4×150 30 1,6 0,6 41,0 0,124
5×1.5 1 1,7 0,4 12,0 12,1
5×2.5 1 1,8 0,4 13,0 7,41
5×4 1 2,0 0,4 14,0 4,61
5×6 1 2,2 0,4 16,0 3,08
5×10 7 2,4 0,5 19,0 1,83
5×16 7 0,7 0,5 22,0 1,15
5×25 7 0,7 0,5 26,0 0,727
5×35 7 0,7 0,5 29,0 0,524
5×50 10 0,7 0,5 32,0 0,387
5×70 14 0,7 0,6 34,0 0,268
5×95 19 0,7 0,6 38,0 0,193
5×120 24 0,9 0,6 42,0 0,153
5×150 30 0,9 0,6 46,0 0,124

4. Ядр 3+1 ядр & 3+2

Поперечное сечение проводника (² mm) Структура проводника Толщина изоляции (mm) Толщина медного чехла (mm) Диаметр Approx.cable (mm) Максимальное сопротивление проводника на 20℃ (Ω/km)
3×2.5+1×1.5 1 1,0 0,4 12,0 7,41
3×4+1×2.5 1 1,1 0,4 13,0 4,61
3×6+1×4 1 1,1 0,4 14,0 3,08
3×10+1×6 7 1,2 0,5 16,0 1,83
3×16+1×10 7 1,4 0,5 20,0 1,15
3×25+1×16 7 1,6 0,5 23,0 0,727
3×35+1×16 7 1,7 0,5 24,0 0,524
3×50+1×25 10 1,8 0,5 28,0 0,387
3×70+1×35 14 2,0 0,6 31,0 0,268
3×95+1×50 19 2,2 0,6 34,0 0,193
3×120+1×70 24 2,4 0,6 37,0 0,153
3×150+1×70 30 0,7 0,6 40,0 0,124
3×2.5+2×1.5 1 0,7 0,4 12,0 7,41
3×4+2×2.5 1 0,7 0,4 14,0 4,61
3×6+2×4 1 0,7 0,4 15,0 3,08
3×10+2×6 7 0,7 0,5 17,0 1,83
3×16+2×10 7 0,9 0,5 21,0 1,15
3×25+2×16 7 0,9 0,5 24,0 0,727
3×35+2×16 7 1,0 0,5 26,0 0,524
3×50+2×25 10 1,1 0,6 30,0 0,387
3×70+2×35 14 1,1 0,6 33,0 0,268
3×95+2×50 19 1,2 0,6 37,0 0,193
3×120+2×70 24 1,4 0,6 40,0 0,153
3×150+2×70 30 1,6 0,6 44,0 0,124

5. Ядр 4+1

Поперечное сечение проводника (² mm) Структура проводника Толщина изоляции (mm) Толщина медного чехла (mm) Диаметр Approx.cable (mm) Максимальное сопротивление проводника на 20℃ (Ω/km)
4×2.5+1×1.5 1 1,7 0,4 13,0 7,41
4×4+1×2.5 1 1,8 0,4 14,0 4,61
4×6+1×4 1 2,0 0,4 15,0 3,08
4×10+1×6 7 2,2 0,5 18,0 1,83
4×16+1×10 7 2,4 0,5 21,0 1,15
4×25+1×16 7 0,7 0,5 25,0 0,727
4×35+1×16 7 0,7 0,6 29,0 0,524
4×50+1×25 10 0,7 0,6 32,0 0,387
4×70+1×35 14 0,7 0,6 34,0 0,268
4×95+1×50 19 0,7 0,6 38,0 0,193
4×120+1×70 24 0,9 0,6 41,0 0,153
4×150+1×70 30 0,9 0,6 45,0 0,124


Согласно национальным стандартам, огнезащитный тест метода теста огня провода и кабеля характерный, согласно GB/12666.6 классу a, ожог в огне с температурой 950℃ пламени, придает напряжение тока 750V между участком и участок и между участком и оболочкой, он должен мочь выдержать для 90min без нервного расстройства. Класс b, ожог в огне с температурой 750-800℃ пламени, придает напряжение тока 750V между участком и участок и между участком и оболочкой, он должен мочь выдержать для 90min без нервного расстройства.

Согласно BS6387, гибкий огнеупорный кабель удовлетворяет следующие требования:

Класс 650℃ 3h

Класс b 750℃ 3h

Класс c 950℃ 3h

Класс s 950℃ 20min



▼Standards&Certificates:

JG/T 313-2014, BS 6387-2013

▼Приказывая варианты:
Для проворных цитаты/поставок пожалуйста убеждайтесь что вашим дознаниям и вашим заказам обеспечивают следующие данные:

1 международный или особенный стандарт. (Альтернативно, точное использование кабеля.)
2 расклассифицированное напряжение тока.
3 медные или алюминиевые проводники.
Размер 4 каждого проводника.
Материал изоляции 5: PVC XLPE или другие.
6 число и идентификаций проводников.
7 других требований.
8 пакующ.
Необходимый срок поставки 9.
Необходимая ценность 10.

Если это совсем кажется немного слишком техническими для вас, то почему не получить в контакте с нами. Мы смотрим вперед к помощи вас в определять самые лучшие продукты для вашего специфического применения и ответить все вопросы вы могли иметь.

▼Информация о компании:

30 лет опыта в НИОКР, продукции и продажах провода и кабеля.

Проинвестируйте 200 миллионов для построения современного промышленного парка, покрывая зону 65000 квадратных метров.

Годовой доход около 500 миллионов доллары США.

Лаборатория CNAS, больше чем 100 по испытаниям отчетов.

Продукты широко использованы в поддержке недвижимости, муниципального, промышленных, мобильных телефонных связях etc
