Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
Спецификации
Номер модели :
UL21307
Количество минимального заказа :
6.1KM
Условия оплаты :
T/T
Срок поставки :
2W/
Упаковывая детали :
Коробка/паллет
Название продукта :
Многожильный гибкий кабель
расклассифицированное напряжение тока :
300В
Температура :
-40℃-80℃
Номер ядра :
Множественн-ядр
Размер :
26AWG-14AWG
ПРОВОДНИК :
твердая или, который села на мель, залуживанная или обнаженная медь.
Материал изоляции :
FRPE
Стандарт :
UL758, UL1581, UL2556
материал экрана :
медный, AL-Mylar, залуживал медное
Материал оболочки :
FRPE
пламя :
FT1, FT2
Применение :
Главным образом использованный для фиксированной установки кабелей передачи сигнала в валах лифта
Свободный образец :
да
Описание

UL21307 300V, 80℃, свободное от галоид, низко-дым, кабель сигнала контроля над проводк лифта плам-retardant hoistway

введение 1.Product с многожильным гибким кабелем 80℃

Проводка внутри вала лифта с расклассифицированным напряжением тока кабеля сигнала управления 300V-the составлена медного проводника, изоляции, завалки, ленты, защищать и наружной оболочки. Кабель имеет характеристики высокой гибкости, свободного от галоид, низкого дыма, пламени - retardant, etc. в то же время, все материалы кабеля исполняют с самыми последними стандартами охраны окружающей среды RoHS&Reach.

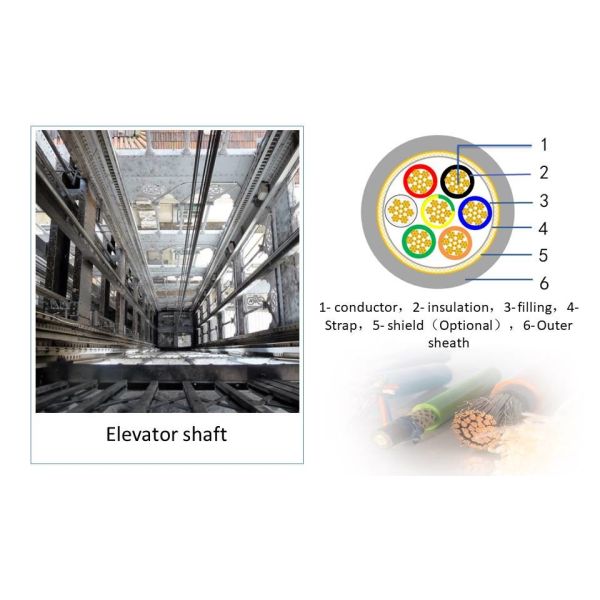

поле 3.Application

Главным образом использованный для фиксированной установки кабелей передачи сигнала в валах лифта.

Объем применения Расклассифицированное напряжение тока Порекомендованные спецификации Порекомендованное число ядров
Проводка переключателя → шкафа контроля hoistway
Кабель переключателя цепей безопасности hoistway 300V 26AWG-14AWG 7+1
Верхний, который принудили переключатель, более низкий, который принудили переключатель, переключатель верхнего предела, переключатель нижнего предела, переключатель замка лестницы, переключатель возвращения огня 300V 26AWG-14AWG 2+1
Кабель ветви кабеля и замка хобота замка в hoistway 300V 26AWG-14AWG 2+1
Проводка дисплея пола → шкафа контроля hoistway
Линия кабель дисплея пола, кабель ветви дисплея пола 300V 26AWG-14AWG Количество слоев +N+PE
Примечание: Число слоев 7 и выше

2.Characteristic с многожильным гибким кабелем 80℃

Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный

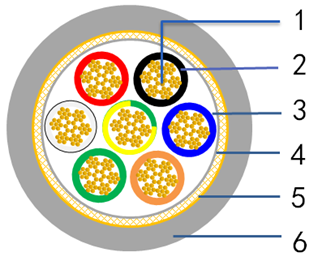

диаграмма 4.Structure с многожильным гибким кабелем 80℃

Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный

1- проводник, 2 - изоляция, 3 - заполняя, 4 - ремень, 5 - экран (опционный), 6 - наружная оболочка

Печатание: AWGГибкий кабель галоида свободный UL21307 300V 80℃ многожильный 80℃ 300V FT-2 c AWM I/II A/B 80℃ 300V Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный FT2 *** СТИЛЯ 21307 E258652 AWM - LF HWATEK

информация 5.Basic

Проводник: Твердый или садить на мель на мель
Изоляция: FRPE

Экран или оплетка: опционный

Куртка: FRPE

стандарты 6.Implementing


Международный: UL758, UL1581, UL2556

RoHS, ДОСТИГАЕМОСТЬ уступчивая,

данные 7.Technical

Расклассифицированное напряжение тока: 300V

Расклассифицированная температура: - 40℃-80℃

Пламя: FT1, FT2
Сопротивление масла: масло 60 ℃ или 80 ℃

Напряжение тока выдерживает тест: AC 2.0kV/1min

8.Specifications с многожильным гибким кабелем

Количество cores*Specifications Структура проводника Диаметр проводника наружный Средняя толщина изоляции Диаметр изоляции наружный Средняя толщина оболочки Законченный наружный диаметр Привяжите чистый вес Максимальное сопротивление DC проводника (20℃)
　 　 (mm) (mm) (mm) (mm) (mm) kg/km Ω/km
2C*26AWG 7/0.16 0,48 0,25 1.1±0.05 0,95 4.5±0.20 21,9 150
2C*24AWG 7/0.20 0,60 0,25 1.2±0.05 0,95 4.7±0.20 24,9 94,2
2C*22AWG 7/0.254 0,76 0,25 1.4±0.05 0,95 5.1±0.20 30,3 59,4
2C*20AWG 7/0.32 0,96 0,25 1.6±0.05 0,95 5.5±0.20 37,2 36,7
2C*18AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 5.9±0.20 45,1 23,0
2C*16AWG 26/0.254 1,49 0,25 2.1±0.10 0,95 6.6±0.30 59,5 14,6
2C*14AWG 41/0.254 1,87 0,25 2.5±0.10 0,95 7.4±0.30 80,5 8,96
2C*18AWG+16AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 6.5±0.30 61,7 23,0
26/0.254 1,49 0,25 2.1±0.10 14,6
2C*18AWG+14AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 6.8±0.30 71,0 23,0
41/0.254 1,87 0,25 2.5±0.10 8,96
3C*26AWG 7/0.16 0,48 0,25 1.1±0.05 0,95 4.7±0.20 25,1 150
3C*24AWG 7/0.20 0,60 0,25 1.2±0.05 0,95 4.9±0.20 28,6 94,2
3C*22AWG 7/0.254 0,76 0,25 1.4±0.05 0,95 5.3±0.20 35,3 59,4
3C*20AWG 7/0.32 0,96 0,25 1.6±0.05 0,95 5.8±0.20 45,2 36,7
3C*18AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 6.2±0.20 55,3 23,0
3C*16AWG 26/0.254 1,49 0,25 2.1±0.10 0,95 6.9±0.30 74,6 14,6
3C*14AWG 41/0.254 1,87 0,25 2.5±0.10 0,95 7.8±0.30 103,2 8,96
Количество cores*Specifications Структура проводника Диаметр проводника наружный Средняя толщина изоляции Диаметр изоляции наружный Средняя толщина оболочки Законченный наружный диаметр Привяжите чистый вес Максимальное сопротивление DC проводника (20℃)
　 　 (mm) (mm) (mm) (mm) (mm) kg/km Ω/km
3C*18AWG+16AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 6.9±0.30 73,2 23,0
26/0.254 1,49 0,25 2.1±0.10 14,6
3C*18AWG+14AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 7.2±0.30 82,6 23,0
41/0.254 1,87 0,25 2.5±0.10 8,96
4C*26AWG 7/0.16 0,48 0,25 1.1±0.05 0,95 5±0.20 28,9 150
4C*24AWG 7/0.20 0,60 0,25 1.2±0.05 0,95 5.2±0.20 33,5 94,2
4C*22AWG 7/0.254 0,76 0,25 1.4±0.05 0,95 5.7±0.20 42,2 59,4
4C*20AWG 7/0.32 0,96 0,25 1.6±0.05 0,95 6.2±0.20 54,0 36,7
4C*18AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 6.8±0.30 67,6 23,0
4C*16AWG 26/0.254 1,49 0,25 2.1±0.10 0,95 7.5±0.30 92,7 14,6
4C*14AWG 41/0.254 1,87 0,25 2.5±0.10 0,95 8.5±0.30 129,6 8,96
5C*26AWG 7/0.16 0,48 0,25 1.1±0.05 0,95 5.3±0.20 32,8 150
5C*24AWG 7/0.20 0,60 0,25 1.2±0.05 0,95 5.5±0.20 38,2 94,2
5C*22AWG 7/0.254 0,76 0,25 1.4±0.05 0,95 6.1±0.20 49,2 59,4
5C*20AWG 7/0.32 0,96 0,25 1.6±0.05 0,95 6.7±0.30 63,0 36,7
5C*18AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 7.3±0.30 80,0 23,0
5C*16AWG 26/0.254 1,49 0,25 2.1±0.10 0,95 8.1±0.30 111,1 14,6
5C*14AWG 41/0.254 1,87 0,25 2.5±0.10 0,95 9.2±0.30 156,6 8,96
5C*18AWG+16AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 8±0.30 99,6 23,0
26/0.254 1,49 0,25 2.1±0.10 14,6
5C*18AWG+14AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 8.2±0.30 108,4 23,0
41/0.254 1,87 0,25 2.5±0.10 8,96
Количество cores*Specifications Структура проводника Диаметр проводника наружный Средняя толщина изоляции Диаметр изоляции наружный Средняя толщина оболочки Законченный наружный диаметр Привяжите чистый вес Максимальное сопротивление DC проводника (20℃)
　 　 (mm) (mm) (mm) (mm) (mm) kg/km Ω/km
6C*26AWG 7/0.16 0,48 0,25 1.1±0.05 0,95 5.6±0.20 37,0 150
6C*24AWG 7/0.20 0,60 0,25 1.2±0.05 0,95 5.9±0.20 43,9 94,2
6C*22AWG 7/0.254 0,76 0,25 1.4±0.05 0,95 6.6±0.30 56,2 59,4
6C*20AWG 7/0.32 0,96 0,25 1.6±0.05 0,95 7.2±0.30 73,4 36,7
6C*18AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 7.8±0.30 92,9 23,0
6C*16AWG 26/0.254 1,49 0,25 2.1±0.10 0,95 8.7±0.30 130,0 14,6
6C*14AWG 41/0.254 1,87 0,25 2.5±0.10 0,95 10±0.40 184,0 8,96
6C*18AWG+16AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 8.1±0.30 108,3 23,0
26/0.254 1,49 0,25 2.1±0.10 14,6
6C*18AWG+14AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 8.5±0.30 119,3 23,0
41/0.254 1,87 0,25 2.5±0.10 8,96
7C*18AWG+16AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 8.3±0.30 118,0 23,0
26/0.254 1,49 0,25 2.1±0.10 14,6
7C*18AWG+14AWG 16/0.254 1,15 0,25 1.8±0.10 0,95 8.5±0.30 126,9 23,0
41/0.254 1,87 0,25 2.5±0.10 8,96
8C*18AWG+2C*16AWG 16/0.254 1,15 0,25 1.8±0.10 1,05 10.5±0.40 166,0 23,0
26/0.254 1,49 0,25 2.1±0.10 14,6
12C*18AWG+2C*16AWG 16/0.254 1,15 0,25 1.8±0.10 1,05 11±0.40 203,3 23,0
26/0.254 1,49 0,25 2.1±0.10 14,6
Примечание 1: Детальные размеры и технические параметры подлежат наши технические характеристики изделия.

Вышеуказанные продукты не-защищаемые типовые модели, и могут также быть подгоняны согласно требованиям клиента или фактическому использованию.

9.Certificates с многожильным гибким кабелем

UL, CUL, CE

10.Packingидоставкасмногожильнымгибким кабелем

  • Груз смог быть упакован как требование к Hwatek стандартное если клиент никакой особенный запрос, как коробка, деревянный паллет или деревянный случай;
  • Если клиент положил вперед особенные пакуя требования, то Hwatek специализирует в изготовленных на заказ материалах и поручит некоторые гонорары;
  • Hwatek упакует груз согласно требованиям к транспорта строго, включая размер, вес и безопасность;
  • Груз, изготовитель, детали упаковки будет обозначен на наружной упаковке;
  • Об агенте транспорта, Hwatek передаст приоритет совету клиентов. Если не, мы можем прийти вверх с некоторыми предложениями и выбрать хорошие и доступные агенты для ссылки клиентов;
  • Грузя термина, оно зависит от значения товаров и воли клиента.

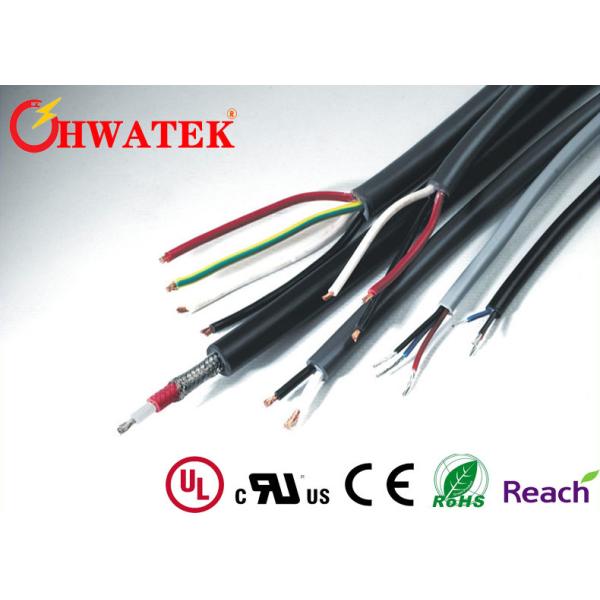

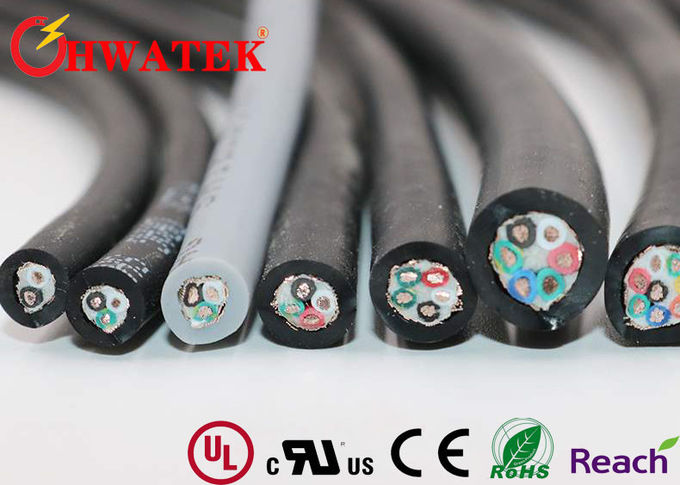

изображения 11.More

Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный

Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный

Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный

Гибкий кабель галоида свободный UL21307 300V 80℃ многожильный
