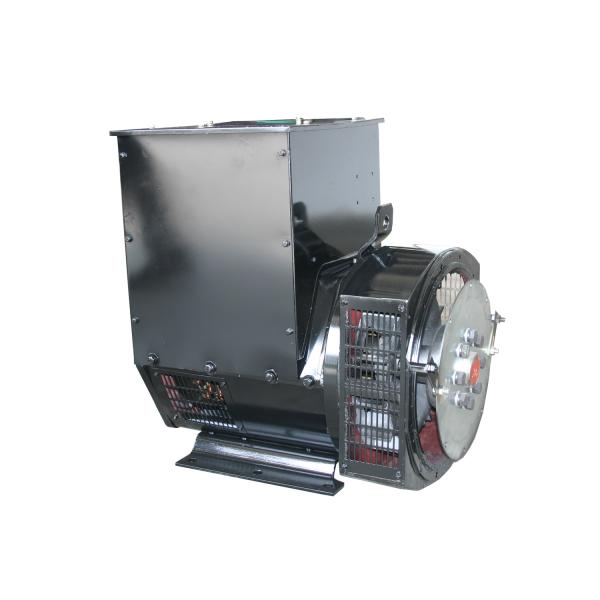

Генератор AC 20kVA 16kW 50Hz 1500RPM трехфазный для промышленного

СПЕЦИФИКАЦИИ & ВАРИАНТЫ

СТАНДАРТЫ
1. генераторы Stamford промышленные встречают требования EN 60034 BS и уместный раздел других международных стандартов как BS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
2. Другие стандарты и аттестации можно рассматривать по запросу.

РЕГУЛЯТОР НАПРЯЖЕНИЯ ТОКА
AS480 AVR приспособленное как СТАНДАРТ
1. С этой само-возбужденной системой главный статор снабжает силу через AVR статор exciter. Полупроводники высокой эффективности AVR обеспечить положительное нарастание от начальных низших уровней остаточного напряжения тока.
2. Выход ротора exciter кормится к несущему винту через трехфазный выпрямитель по мостиковой схеме полно-волны. Выпрямитель тока защищен усмирителем пульсации против пульсаций причиненных, например, проходить параллельно короткого замыкания или вне--участка. AS480 поддержит ограниченные аксессуары, триммер напряжения тока suppession RFI удаленный и для ряда P1 только „свисните“ настоящий трансформатор (CT) для того чтобы позволить параллельную деятельность с другими генераторами ac.
3. AVR можно приспосабливать к любой стороне генератора в своем собственном снабжении жилищем в кронштейне противоположной приводному стороны.

Система поддержки возбуждения (EBS) (ОПЦИОННЫЕ)
1. EBS одиночный, сдержанный блок, прикрепленный в противоположную приводному сторону генератора.
2. Блок EBS состоит из регулятора поддержки возбуждения (EBC) и генератора поддержки возбуждения (EBG). Под аварийными условиями, или когда генератор подвергнется к большой нагрузке удара как мотор начиная, генераторное напряжение упадет. EBC воспринимает падение в напряжении тока и включает силу выхода EBG. Этот дополнительный автоматические подачи система возбуждения генератора, поддерживая нагрузку до дискриминации выключателя не будут мочь извлечь недостаток или позволить генератор скомплектовать вверх мотор и управить спасение напряжения тока.

ЗАМОТКИ & ЭЛЕКТРИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ
Все статоры генератора ранят до 2/3 тангажей. Это исключает для того чтобы triplen (3-ее, девятое, пятнадцатые…) найдены, что будут гармоники на форме волны напряжения тока и оптимальной конструкцией для безотказной поставки нелинейных нагрузок. Дизайн тангажа 2/3 избегает чрезмерных нейтральных течений иногда видимых с более высокими обматывая тангажами, когда в порядке основ. Полностью соединенная демпферная обмотка уменьшает колебания во время проходить параллельно. Эта замотка, с тангажом 2/3 и осторожно выбранными дизайнами поляка и зуба, обеспечивает очень низкое искажение формы волны.

ТЕРМИНАЛЫ & ТЕРМИНАЛЬНАЯ КОРОБКА
Стандартные генераторы трехфазные reconnectable с 12 концами принесенными вне к терминалам, которые установлены на противоположной приводному стороне генератора. Предназначенные генераторы одиночной фазы также доступны. Тонколистовая сталь терминальная коробка содержит обеспечивает обширное место для расположений проводки и железы клиентов. Альтернативные терминальные коробки доступны для клиентов которые хотят приспосабливать дополнительные компоненты в терминальной коробке.

ВАЛ & КЛЮЧИ
Все роторы генератора динамически сбалансированы для того чтобы улучшать чем BS6861: Ранг 2,5 части 1 для минимальной вибрации в деятельности. 2 нося генератора сбалансированы с половинным ключом.

ИЗОЛЯЦИЯ/ВКРАПЛЕННОСТЬ
1. Система изоляции h классов“.
2. Все обветренные компоненты пропитаны с материалами и процессами конструированными специфически для того чтобы обеспечить высокое строение необходимы для статических замоток и высокую механическую прочность необходимы для вращая компонентов.

ПРОВЕРКА КАЧЕСТВА
1. генераторы изготовлены используя процедуры по продукции имея уровень проверки качества к ISO 9001 EN BS.
2. Заявленная стабилизация напряжения не может быть поддержана в присутствии к некоторому радио передала сигналы. Любое изменение в представлении упадет в пределах структуры критериев „b“ 61000-6-2:2001 EN. Ни в какое время номинальная стабилизация напряжения будет превышать 2%.

DE ТАРИФ
1. Все значения привели на страница 9 при следующих условиях уменьшения
2. 5% когда фильтры воздуховода будут приспособлены.
3. 3% для каждых 500 метров которыми работая высота превышает 1000 метров выше средний уровень моря.
4. 3% для каждого 5°C которым рабочая температура окружающей среды превышает 40°C.
5. требование для работать в окружающем превышая 60°C необходимо сослаться на фабрику.

5% для обратного вращения
(Стандартное вращение CW при просмотре от DE)
Развитие N.B. непрерывное наших продуктов озаглавливает нас изменить детали спецификации без предварительного уведомления, поэтому их необходимо сосчитать как вязка.
