100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных
100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных
100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных
100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных
100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных
100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных
Спецификации
Номер модели :
OQSPLHG02D
Место происхождения :
Шэньчжэнь, Китай
Минимальное количество заказов :
1pc
Условия оплаты :
T/T, PayPal
Способность к поставкам :
1500 шт/месяц
Время доставки :
4~7 дней
Подробная информация об упаковке :
1 штука в коробке, 200 грамм ГВ.
Наименование продукта :
100G QSFP28 оптический модуль
Расстояние передачи :
2 км
Коннектор :
Двойной, порт LC
скорость :
4*25,78 Гбит/с
Силовое питание :
3.3В
Применение :
Сдвиг, маршрутизатор, центр обработки данных
Описание

OQSPLHG02D CWDM 4 однорежимный передатчик 100G QSFP28



Описание модуля 100G



OQSPLHG02D представляет собой QSFP28 IR4 приемопередатчик скоростью 100 Гб/с. Он соответствует стандартам QSFP28 MSA и IEEE 802.3ba.Модули QSFP28 IR4 предназначены для использования в интерфейсах 100 Гигабит Ethernet через одномодные волокна.



СТРАНИЦИИ QSFP 28 - передатчик



  • Форм-фактор QSFP28 с горячим подключением
  • Поддерживает двойную операцию 25G/28G
  • Максимальная длина соединения 2 км на однорежимном волокне (SMF)
  • Расход энергии < 3,5 Вт
  • Встроенные цифровые диагностические функции
  • Поддерживает работу 40G/100G Dual Mode с режимом автоматического обхода CDR
  • Передатчик CWDM на базе DFB 4x25.78Gb/s
  • Контейнеры LC дуплексные
  • Единое питание 3.3В
  • Соответствует требованиям RoHS
  • Температура рабочего корпуса: 0~+70°C



Оптическая спецификация



Параметр Символ Минуты Типичный Макс Объекты Примечания
Передатчик
Коэффициент сигнализации на полосу движения   250,78125±100 ppm Гб/с 1
Длина волны центра λ

1264.5 1277 ‰.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 13375

 nm
Соотношение подавления бокового режима SMSR 30         nm
Передача OMA по полосе TXP - 4       2.5 dBm
Средняя передача мощности на полосу Поут - Шесть.5       2.5 dBm
Отношение оптического вымирания Скорая помощь 3.5       ДБ
Средняя мощность запуска передатчика OFF на полосу движения           -30 dBm
Наказание на передатчик и дисперсию, каждая полоса TDP         3 ДБ
Отражение передатчика RL         - 12 dB/Hz

Определение глазной маски передатчика {X1, X2, X3, Y1, Y2, Y3}



   {0}31, 0.4, 0.45, 0.34, 0.38, 0,4}   2
Приемник















 -130
Коэффициент сигнализации на полосу движения   250,78125±100 ppm Гб/с 1
Длина волны центра λ

1264.5 1277 ‰.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 13375

 nm
Средняя принимаемая мощность на полосу RXP - Одиннадцать.5   2.5 dBm
Предельный уровень ущерба для каждой полосы   3.5     dBm
Чувствительность приемника без напряжения (OMA) для каждой полосы RXsens     - 10 dBm
Чувствительность OMA при напряжении SRS     - Семь.3 ДБ
Счетная стоимость УБЕДЕНИЕ     - 12 dBm
Указывают на потерю ЛОСА -30     dBm
Гистереза LOS Потеря 0.5     ДБ



Применение



  • Приложения 100G CWDM4 с FEC
  • Коммутаторы для центров обработки данных высокой плотности, маршрутизаторы



100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных

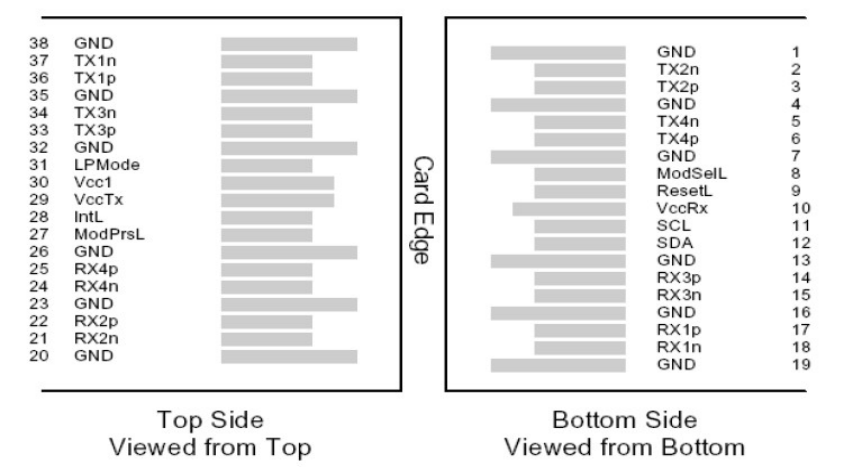

Описание ПИН-кода



Пин Символ Наименование/Описание Судья.
1 ГНД Земля 1
2 Tx2n Ввод данных с перевернутой передачей
3 Tx2p Ввод данных необращенного передатчика
4 ГНД Земля 1
5 Тх4н Ввод данных с перевернутой передачей
6 Tx4p Ввод данных необращенного передатчика
7 ГНД Земля 1
8 МодSELL Выбор модуля
9 Перезагрузить Перезагрузка модуля
10 Vcc Rx +3,3 V Приемник питания
11 SCL Часы серийного интерфейса с двумя проводами
12 SDA Данные серийного интерфейса с двумя проводами
13 ГНД Земля 1
14 Rx3p Неинвертированный выход данных от приемника
15 Rx3n Выход данных с перевернутым приемником
16 ГНД Земля 1
17 Rx1p Неинвертированный выход данных от приемника
18 Rx1n Выход данных с перевернутым приемником
19 ГНД Земля 1
20 ГНД Земля 1
21 Rx2n Выход данных с перевернутым приемником
22 Rx2p Неинвертированный выход данных от приемника
23 ГНД Земля 1
24 Rx4n Выход данных с перевернутым приемником
25 Rx4p Неинвертированный выход данных от приемника
26 ГНД Земля 1
27 ModPrsL Модуль присутствует
28 Интеллигенция Прервать 2
29 Vcc Tx +3,3 V Передатчик питания
30 Vcc1 +3,3 В питание
31 LPMode Режим низкой мощности
32 ГНД Земля 1
33 Tx3p Ввод данных необращенного передатчика
34 Тх3н Ввод данных с перевернутой передачей
35 ГНД Земля 1
36 Ч1p Ввод данных необращенного передатчика
37 Тх1н Ввод данных с перевернутой передачей
38 ГНД Земля 1

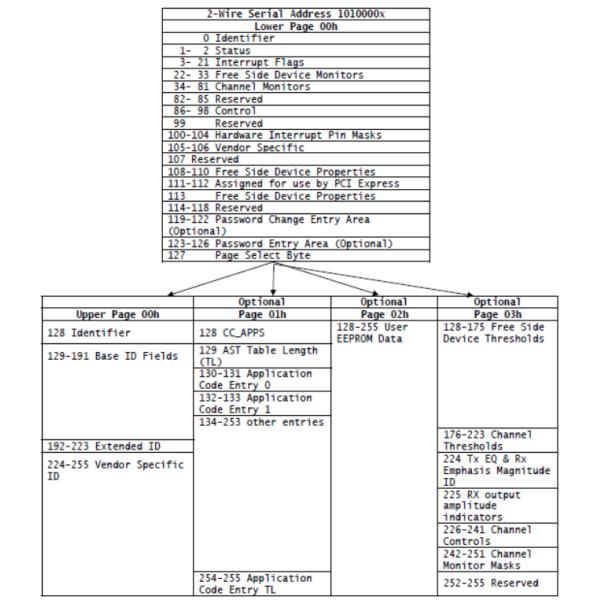

Функция цифровой диагностики



100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных

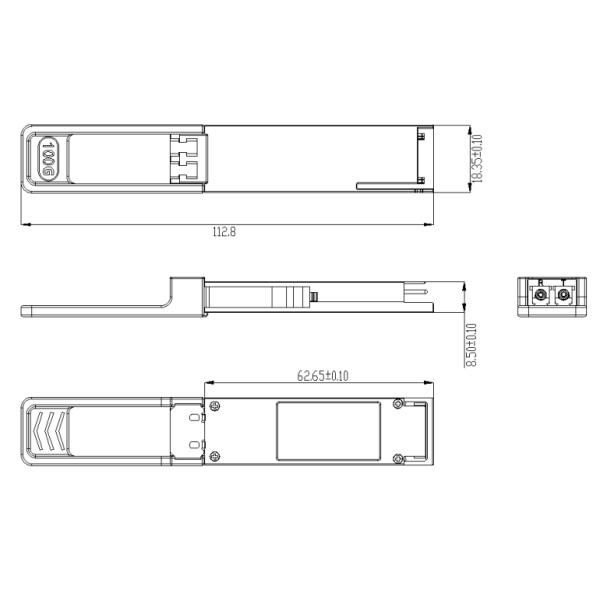

Спецификация



100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных



Информация о заказах



Номер части Описание продукта
OQSPLHG02D 100 Гбит/с QSFP28 CWDM4, LC, 2 км, 0°C~+70°C, с DDM



100 Гбит / с QSFP28 волоконно-оптический передатчик CWDM4 одномодный 2 км для центра обработки данных
