1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
Спецификации
Номер модели :
OSBL1G20D-35
Место происхождения :
Шэньчжэнь, Китай
Минимальное количество заказа :
1 шт.
Условия оплаты :
T/T, PayPal, L/C, D/A, D/P, западное соединение, MoneyGram
Способность к поставкам :
3000pcs в неделю
Время доставки :
3 ~ 7 рабочих дней
Подробная информация об упаковке :
1 шт. в 1 картонной коробке. 0,2 кг/ш.
Описание

Cisco Compliant 20KM 1.25G SFP Модуль



Особенности



  • До 1,25 Гбит/с Ссылки на данные
  • Подключается к электричеству
  • Односоединитель LC
  • До 20 км по SMF 9/125μm
  • 1550nm DFB лазерный передатчик
  • 1310 нм фотодетектор PIN
  • Единое питание +3,3В
  • Интерфейс мониторинга, соответствующий SFF-8472
  • Максимальная мощность < 1 Вт
  • Промышленный / Расширенный / Коммерческий диапазон температур работы: -40°C до 85°C/-5°C до 85°C/-0°C до 70°C Версия доступна
  • Соответствует требованиям RoHS и не содержит свинца



Введение



  • Передатчики OSBL1G20D-53 от OLYCOM представляют собой непревзойденное сочетание высокопроизводительной функциональности и доступности.они полностью соответствуют Соглашению о многостороннем поставке электроэнергии с подключаемыми устройствами малого форм-фактора (MSA).
  • Их возможности цифровой диагностики легко доступны через серийную шину с двумя проводами, как указано в SFF-8472.
  • Секция приемника сконструирована с PIN-приемником, в то время как передатчик использует 1550-нм DFB-лазер.
  • С замечательным бюджетом на ссылку до 14 дБ этот модуль превосходит приложения 1000Base-LX Ethernet 20 км без сбоев.



Применение



  • 1000Base-LX Ethernet

  • Метро/сети доступа

  • 1×волоконный канал
  • Другие оптические связи



Абсолютные максимальные рейтинги



Параметр Символ Минуточку. Типичный Макс. Макс. Единица
Температура хранения ТС -40   +85 °C
Напряжение питания ВКК -Нет.5   4 V
Относительная влажность RH 0   85 %


Рекомендуемая рабочая среда



Параметр Символ Минуточку. Типичный Макс. Макс. Единица
Температура работы Промышленный ТК -40   85 °C
Расширенный -5   85 °C
Коммерческие 0   +70 °C
Напряжение питания ВКК 3.135   3.465 V
Ток подачи Icc     300 mA
Входящий ток Извержение     Icc+30 mA
Максимальная мощность Pmax     1 W


Электрические характеристики



Параметр Символ Минуточку. Типичный Макс. Макс. Единица Примечание
Раздел передатчика:
Дифференциальная импеданция ввода Рин 90 100 110 W 1
Колебание ввода данных с одним концом Вин PP 250   1200 mVp-p
Передача отключения напряжения ВД Vcc 13   Vcc V 2
Передача включенного напряжения VEN Корова   Вей + 0.8 V
Отключить передачу времени утверждения Десерт     10 мы
Раздел приемника:
Одноконтактный выходной свинг данных Воут, Пп. 300   800 Мв 3
Ошибка LOS Влосфальт Vcc 05   VCC_host V 5
Обычно Норма ВЛОС Корова   Ви + 0.5 V 5
Отказ от питания PSR 100     mVpp 6

Оптические параметры

Параметр Символ Минуточку. Типичный Макс. Макс. Единица Примечание
Раздел передатчика:
Длина волны центра λc 1530 1550 1570 nm
Ширина спектра σ     1 nm
Соотношение подавления в боковом режиме SSRmin 30     ДБ
Выходная оптическая мощность Поут -9   - Три. dBm 1
Соотношение вымирания Скорая помощь 9     ДБ
Время оптического подъема/падения tr / tf     260 пс 2
Относительная интенсивность шума RIN     -120 dB/Hz
Общий вклад Jitter TX Δ TJ     0.284 ИП 3
Глазная маска для оптического выхода Соответствует стандарту IEEE802.3 z (класс 1 безопасности лазеров)
Раздел приемника:
Длина волны оптического входа λc 1270 1310 1600 nm
Перегрузка приемника Пол. - Три.     dBm 4
Чувствительность к RX Сен     - 24 года. dBm 4
RX_LOS утверждать Потеря -40     dBm
RX_LOS Отмена заявки Убытки D     - 25 dBm
Гистереза RX_LOS LOS H 0.5     ДБ
Общие характеристики:
Коэффициент данных BR   1.25   Гб/с
Показатель ошибок BER     10-12
Максимальная поддерживаемая длина связи на 9/125μm SMF@1.25Gb/s LMAX   20   км
Общий бюджет системы ЛБ 14     ДБ

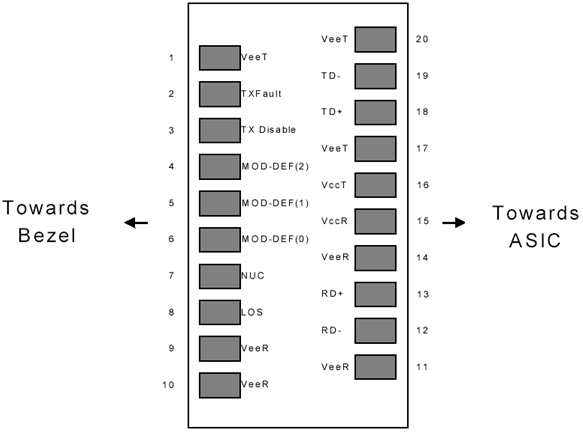

Назначение пин-кода



1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик

1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик

1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
