16ch AHD CVI TVI видео на оптический преобразователь
Введение
OM615-16V↑WT/R AHD/TVI/CVI оптический видеопередатчик и приемник
Ключевые особенности
Спецификация
| Оптические | |
| Длина волны | 1310nm/1550nm |
| Выходная мощность | -8 ~ 3 дБм |
| Оптические волокна | Единый режим: 20 км/40 км, мультимедийный режим: 550 м |
| Чувствительность к приему | -30 дБм |
| Интерфейс | Стандарт FC, ST/SC необязательно |
| Видео | |
| Количество каналов | 16ch, от камеры до центра управления |
| Амплитуда ввода/вывода видео | типичный 1Вpp (с пика на пик), пик 1,2Вpp |
| Импеданс ввода видео | BNC 75Ω (неравновесно) |
| Цифровая выборка | 64 МГц |
| Цифровая пропускная способность | 512 МГц |
| Фаза дифференциальной прибыли | 10%-90% APL DG < 1% (типичный) |
| Ширина бита видео | 8 бит |
| Соотношение S/N | > 70 дБ |
| Интерфейс | BNC |
| Электрические, экологические, механические. | |
| Рабочее напряжение | AC220V |
| Рабочая температура | -20°C+70°C |
| Температура хранения | -45°C+85°C |
| Влажность | 0~95% неконденсирующие |
| Размер самостоятельный | 485 ((L) * 237 ((W) * 45 ((H) мм, 19 ̊1U |
| Вес | 2.24 кг/шт. (чистая масса), 5,58 кг/пар ((грубое вес) |
Подробности заказа
| OM615-16V↑WT/R-FC20 | 16-часовое видео Tx, одномодный, одноволоконный, 20 км, FC-коннектор |
| OM615-16V↑MT/R-FC5 | 16-часовое видео Tx, многомодный, одноволоконный, 0,5 км, подключатель FC |
| Номер кода | |
| OM600 |
OM600-Видео оптический передатчик / приемник, 615-стол-на-верх самостоятельный, 625-карты стиль 613-мини-серия, 610-аналоговая серия |
| V | Видео |
| А. | Аудио |
| D | Данные |
| К | Сигнализация (В/В, закрытие контакта) |
| П | Телефон |
| Е | Ethernet |
| M,W | M-Multi-mode, W-Single режим |
| S,U | S-1310nm, U-1550nm |
| T,R | T-передатчик, R-приемник |
| FC,ST,SC,LC | Тип соединителя волокна |
| ↑,↓, ↑↓ | ↑- вперед (от TX к RX), ↓ - назад (от RX к TX), ↑↓- двунаправленно |
| 1,2,3Я не знаю. | Цифры перед количеством сигнала требуемого канала |
| 0520, 40... | Цифры рядом с рабочим расстоянием соединителя волокна |

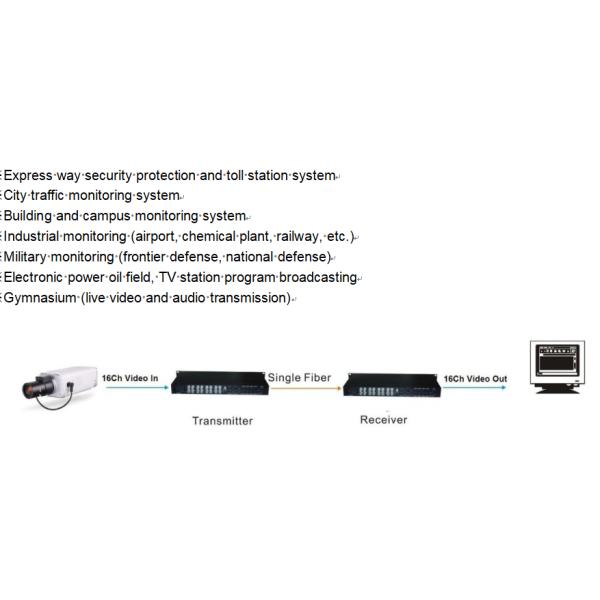

Применение

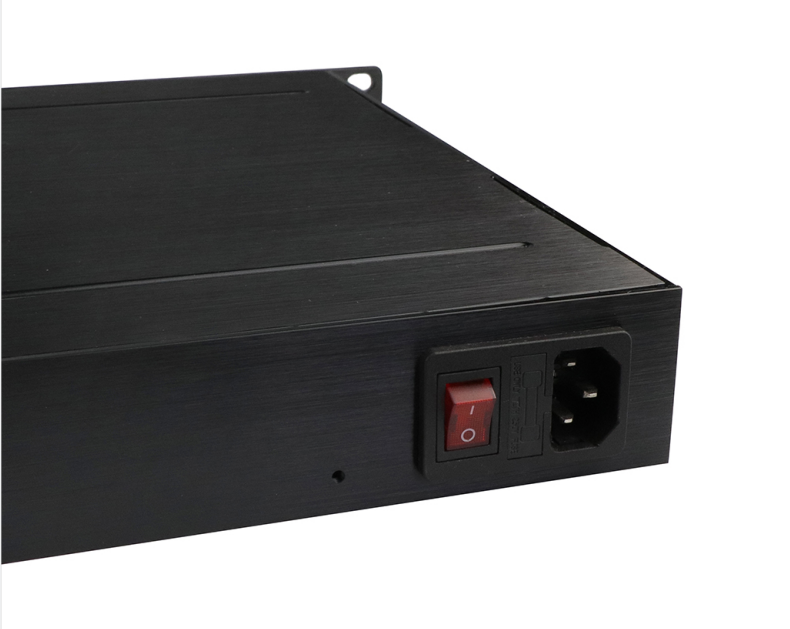

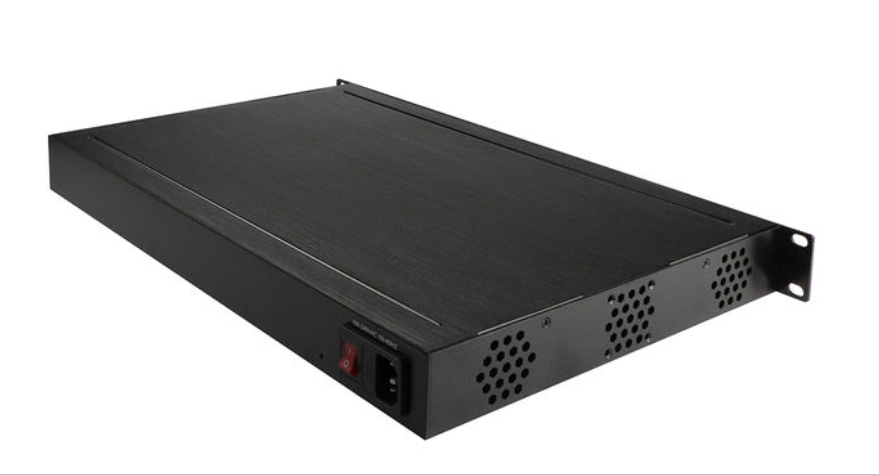

Фото продуктов
