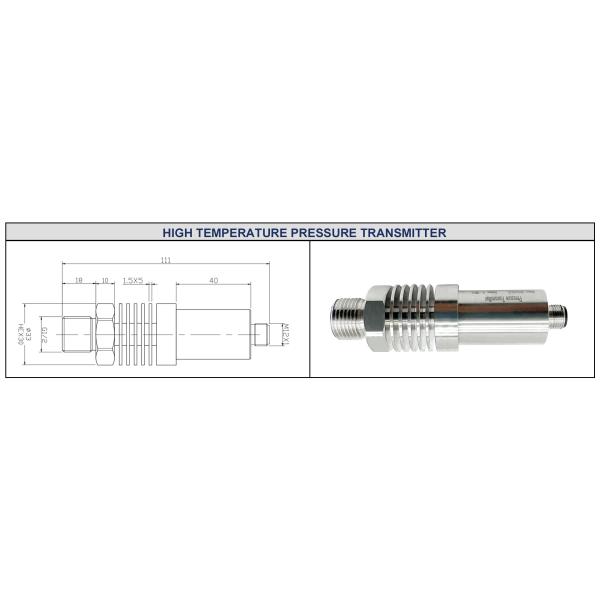

4-20mA BP93420-IC высокотемпературный датчик передачи давления с широким диапазоном измерений
BP93420IC передатчик давления
Введение датчика высокотемпературного давления:
BP93420-IC представляет собой высокотемпературный передатчик давления, который использует в качестве основного измерительного элемента передовое кремниевое давление устойчивое изоляционное масло наполненное ядро.Датчик эффективно улавливает давление измеряемой среды через специализированную структуру рассеивания тепла, интегрированную в передатчик.Эта исключительная конструкция делает его идеально подходящим для требовательных условий с высокими температурами, что делает его идеальным выбором для приложений, которые включают:Он широко используется в промышленных процессах и системах, которые требуют точного и надежного давления.измерения даже в условиях высокой температуры
Характеристики продуктаиз высокотемпературного датчика давления:
1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
2Структура из нержавеющей стали с защитой IP65
3. нулевой и полномасштабный регулируемый
4. высокая точность, все нержавеющая сталь конструкция
Заявленияиз высокотемпературного датчика давления:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
| Параметры производительностииз высокотемпературного датчика давления: | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C ~ 150°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |




| Советы по заказу |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактными частями изделия.
2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
3Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
4. О-кольца из фторной резины имеют номинальный диапазон температуры работы от -20 °C до 250 °C. Когда температура работы продукта ниже -20 °C, следует выбрать герметичное кольцо типа EPDM O.
5. Длина кабеля по умолчанию составляет 1,5 м и вы можете выбрать из трех материалов. Если не указано, можно использовать полиэтиленовый кабельный материал.Пожалуйста, укажите в порядке.
6В случае сильной вибрации, силы мгновенного удара, сильных электромагнитных или радиочастотных помех и других специальных требований, пожалуйста, сообщите нашей компании и укажите в заказе.

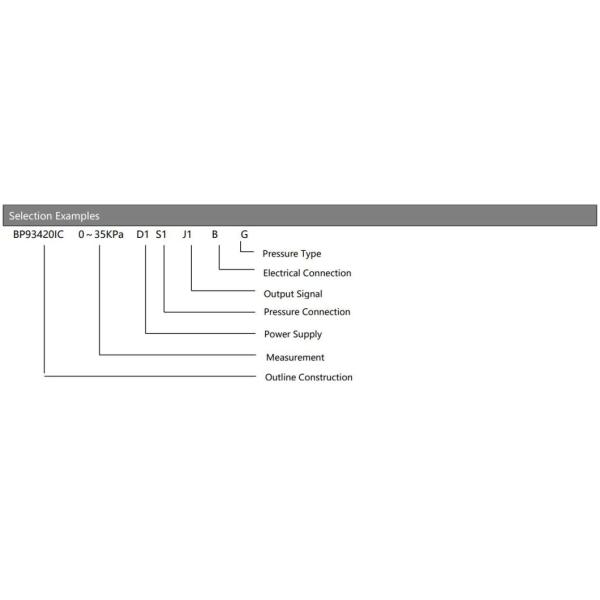

| Руководство по заказуиз высокотемпературного датчика давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
