Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков
Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков
Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков
Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков
Спецификации
Номер модели :
BP93420-IIIFL
Место происхождения :
Баоджи, Китай.
Минимальное количество заказов :
1
Условия оплаты :
Western Union, L/C, T/T
Способность к поставкам :
5000 штук в месяц
Время доставки :
5-8 рабочих дней
Подробная информация об упаковке :
Стандартный экспортный пакет
Модель No. :
BP93420-IIIF
Силовое питание :
12-32VDC
выходной :
4-20mA с дисплеем
Тип давления :
Измерение, абсолют, запечатанное
Диапазон :
0-35kpa~20Mpa
Тип конструкции :
Полный передатчик давления диафрагмы
Среднее измерение :
Жидкость, газ, клей для напитков и так далее
степень точности :
00,5%
Плоская :
DN25...DN50 и так далее
Конфигурация :
OEM и ODM
Описание

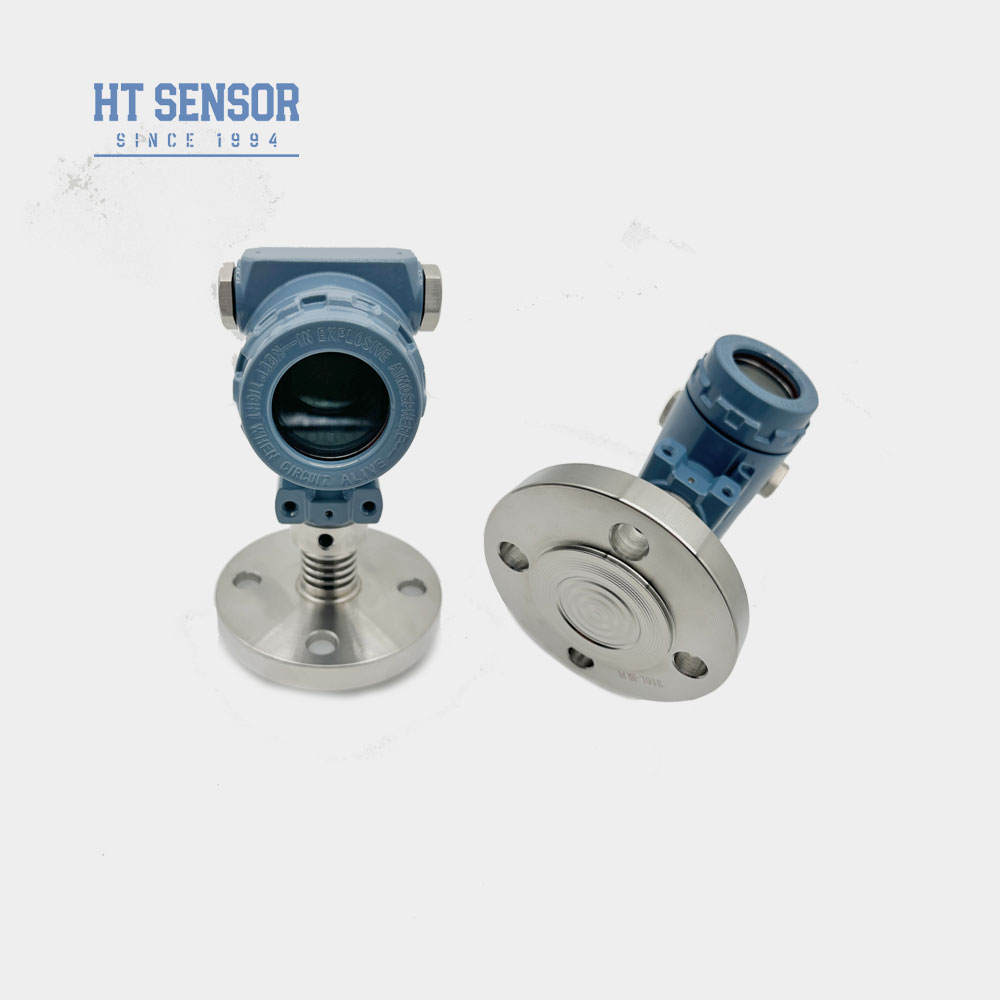

Серия HT Кремниевая резистивная пленка, наполненная маслом, сжимаемая диафрагмой, датчик давления для высокотемпературной промышленности

Передатчик давления BP93420-IIIFL


Введение датчика давления с промывкой диафрагмы:


BP93420 - III - FL передатчик давления использует серию HT сопротивления кремниевой мембраны маслонаполненное ядро в качестве элемента измерения сигнала.Его процессное соединение включает прямую сварку изоляционной диафрагмы 316L и соответствующего фланца, гарантирующий точное измерение давления. Специальный радиатор предназначен для высокотемпературных условий.схема обработки сигнала преобразует сигналы датчиков в стандартный выходКомпоненты, полуфабрикаты и готовые продукты проходят строгие испытания и скрининг старения, чтобы гарантировать стабильную и надежную производительность передатчика.




Параметры производительности
Диапазон измерений - 100 кПа... 0 кПа ∙ 35 кПа... 1 МПа
Тип давления Измерительное давление, абсолютное давление, герметическое давление
Перегрузка ≤ 1,5-кратный номинальный диапазон
Точность @ 25°C ±0,25% (типичный) ±0,5% (максимальный)
Повторяемость и гистереза 0.02% F.S. (обычный) 0.05% F.S. (максимальный)
Долгосрочная стабильность ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный)
Сдвиг температуры нулевой точки ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Полномасштабное изменение температуры ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Частота ответа 2.4 кГц
Компенсационная температура 0-70°C ((≤10mpa, настраивается)
Операционная температура -20°C~80°C
Температура хранения -40°C~120°C
Вибрация 10g,55Hz 2kHz
Жилой материал 304, 316L
Материал диафрагмы 316L
Сопротивление изоляции 100MΩ 100VDC
Уровень взрывостойкости Ex ia IIC T6 Га
Рейтинг защиты IP65
Печать O-Ring Фторированная резина
Вес ~4 кг




Применениедатчик давления диафрагмы:

  • Подходит для измерения не коррозионных газов и жидкостей с 316L.
  • Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки.
  • Используется в бумажной и химической промышленности, а также для уровня сточных вод и напитков.
Выходный сигнал ofдатчик давления диафрагмы Напряжение питания Тип выхода
4 ~ 20 мА 12 ~ 30VDC 2/3/4 проволоки
0~10/20mA
3 провода
0/1 ~ 5 В
0/1 ~ 10В
0.5 ~ 4.5 В 5VDC
Протокол связи RS485 3.6 ~ 30 В / батарея 4 провода
 Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков

Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков
Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков
Советы по заказуfдатчик давления диафрагмы
  • 1. Обеспечить совместимость: При выборе изделия убедитесь, что испытываемая среда совместима с контактными частями изделия.
  • 2. Продукты, защищенные от взрывов: Обратите внимание, что взрывозащищенные продукты не включают цифровые головки дисплея.
  • 3. Электроснабжение для дисплеев: При заказе передатчика с LCD или LED дисплейной головкой, источник питания передатчика не должен быть меньше 20VDC.
  • 4Защита от молнии: для обеспечения надежной работы продукта,рекомендуется установить на месте устройства защиты от молнии и обеспечить надежное заземление продукта и питания.
  • 5. Выбор уплотнительного кольца: номинальный диапазон температуры работы O-кольца из фтора составляет от -20°C до 250°C. Если температура работы продукта ниже -20°C,следует выбрать уплотнительное кольцо типа EPDM O.
  • 6. Опции кабеля: длина кабеля по умолчанию составляет 1,5 м, и есть три типа кабельных материалов на выбор. Если не указано иное, могут использоваться материалы полиэтиленовых кабелей.Если требуется другой материал кабеля, пожалуйста, укажите это в форме заказа.
  • 7. Особые требования: в случае особых требований, таких как сильная вибрация, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите это в заказе.
Руководство по заказудатчик давления диафрагмы
BP93420XX Передатчик давления
  Код Конструкция
IB Трансмитер общего давления IX Дисплейный передатчик давления
IE Упорный авиационный передатчик давления IIC/III Промышленный генеральный/ дисплейный передатчик давления
Если Устойчивый к влаге передатчик давления IIE/IIIE Общий/дисплейный передатчик давления
IN Кондиционер специальный передатчик давления
IC Высокотемпературный передатчик давления
IQ/IQT Большая диафрагма/передатчик высокого давления
  Диапазон измерений - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа
(0-X) Kpa или MPa X: указывает фактический диапазон измерений
  Код Силовое питание
D1 24VDC
D2 5VDC
D3 Прочие
  Код Выходной сигнал
S1 4 ~ 20mADC S5 0~20mADC
S2 1 ~ 5VDC S6 0~10VDC
S3 0 ~ 5VDC S7 00,5-4,5 ВДС
S4 0~10mADC
  Код Подсоединение под давлением
J1 M20x1.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 Прочие
  Код Электрическое соединение
В1 Хиршманн
В2 PG7 Включатель
В3 Выход из запечатанного кабеля
В4 2088 Промышленные корпуса
В5 2088 Промышленный корпус с дисплеем
В6 Прочие
  Код Тип давления
G Давление измерения
А. Абсолютное давление
S Запечатанное эталонное давление
Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиков

Силиконовая резистивная пленка серии HT для высокотемпературных промышленных передатчиковСиликоновая резистивная пленка серии HT для высокотемпературных промышленных передатчиков


FAQдатчик давления диафрагмы:


1В: Какие особенности датчик давления диафрагмыПередатчики?
Ответ: высокая точность, долговечность и отличные характеристики.


2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.


3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..


4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.


5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.


6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наш гарантийный срок составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
