Резервный модуль выхода реле GE Fanuc IC693MDL940 модуля электропитания

Расклассифицированное напряжение тока

24 вольта DC, 120/240 вольт AC (номинальный – увидеть followingtable для исключений)

Рабочий потенциал

5 до 30 вольт DC

5 до 250 вольт AC, 50/60 Hz

Выходы согласно с модуль 16 (4 группы в составе 4 выхода каждое)

Изоляция

1500 вольт между стороной поля и стороной логики

500 вольт между группами

Максимальная нагрузка

2 пилотного amps максимума обязанности в выход

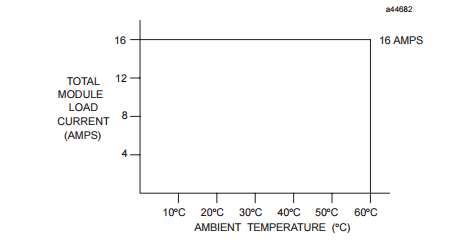

4 amps максимальный в общее

Минимальные мамы нагрузки 10

Максимальный Inrush 5 amps

На максимуме госпожи времени на ответ 15

С максимума госпожи времени на ответ 15

Int. Расход энергии

7 мам (все выходы дальше) от автобуса 5 вольт на backplane

135 мам (все выходы дальше) от автобуса реле 24V на backplane

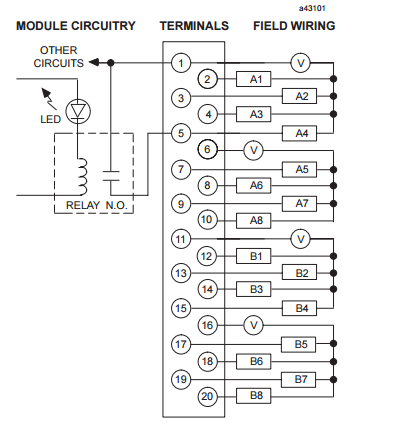

Следующая диаграмма снабжает связывать проволокой информацию для соединяясь поставленных потребителем приборов нагрузки и источник питания модуль выхода 2 amp N.O. Передавать.

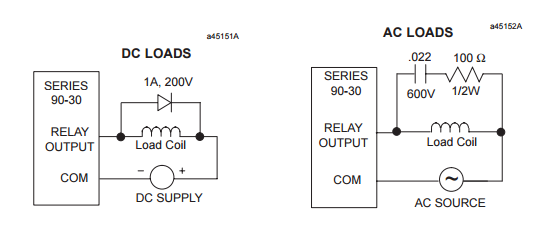

Жизнь контакта реле, переключая индуктивные нагрузки, причалит жизни контакта активной нагрузки если цепи подавления использованы. Следующие диаграммы примеры типичных цепей подавления для нагрузок AC и DC. 1A, диод 200V показанный в цепи подавления нагрузки DC индустриальный стандарт 1N4935. Резистор и конденсатор показанные для подавления нагрузки AC стандартные компоненты, доступные от большинств раздатчиков электроники.

Модуль выхода реле 2 Amp для регулятора логики серии 90-30 Programmable

обеспечивает 16 нормальн-открытых цепей реле для контролируя нагрузок выхода обеспеченных потребителем.

емкость выхода переключая каждого выхода 2 AMPS. Пункты выхода аранжированы в 4

группы в составе 4 пункта каждое. Каждая группа имеет общий терминал выходной мощности. Реле

выходы могут контролировать широкий диапазон потребител-поставленных приборов нагрузки, как: стартеры мотора,

соленоиды, и индикаторы. Сила для внутренних цепей реле обеспечена DC +24 вольт

автобус на backplane. Потребитель должен поставить силу AC или DC привестись в действие приборы поля.

Никакие взрыватели на этом модуле.

Индикаторы СИД которые обеспечивают ВКЛЮЧЕНО-ВЫКЛЮЧЕНО состояние каждого пункта расположены вверху

модуль. СИД аранжировано в 2 горизонтальных строках с 8 зелеными СИД в каждой строке; верхняя часть

строка обозначила A1 через 8 (пункты 1 до 8) и нижняя строка обозначили B1 через 8 (пункты 9

до конца 16). Вставка идет между внутренней и внешней поверхностью прикрепленной на петлях двери. Surfacetowards внутренность модуля (когда прикрепленная на петлях дверь закрыта) имеет данные по проводки цепи, и данные по идентификации цепи можно записать на внешней поверхности. Edgeof крайнего левого вставка цвет-закодированный красный цвет для указания высоковольтного модуля. Этот модуль может быть установленным inany слотом I/O опорного плитя 5 или 10 слотов в системе PLC серии 90-30.
