Функция

Аналог в модуле 8 каналов двухполярном признавает смешивание входных сигналов течения и напряжения тока. Прыгуны необходимы между входным сигналом и терминалами чувства для настоящих входных сигналов

Иллюстрация

Следующую на диаграмму показано 140 модуль AVI 030 00 и свои компоненты.

1 номер модели, описание модуля, таблица расцветки
Дисплей СИД 2
3 выреза взрывателя
Прокладка проводки 4 полей терминальная
Съемная дверь 5
Ярлык идентификации 6 клиентов (ярлык створки и установить его внутри двери)
ПРИМЕЧАНИЕ: Прокладку проводки поля терминальную (Modicon #140 XTS 002 00) необходимо приказать отдельно. (Терминальная прокладка включает съемные дверь и ярлык.

Внешняя связывая проволокой рекомендация
1. Потребитель поставляет источники течения и напряжения тока (установка и тарировка
взрыватели на усмотрение потребителя).
2. Используйте защищаемый кабель сигнала. В шумных environnements, переплетенный защищаемый кабель
порекомендовал.
3. защищаемые кабели должны быть соединены с землей PLC.
4. Адвокатура экрана (STB XSP 3000 и STB XSP 3010/3020) должна быть использована к
соедините защищаемый кабель для того чтобы смолоть (см. Квант с единством Pro, оборудованием,
Справочное руководство).
5. n/c = не соединенный.
ПРИМЕЧАНИЕ: Когда проводка поля модуль I/O, максимальный размер провода который должен быть
AWG 1-14 использован AWG или 2-16; минимальный размер AWG 20

Предупреждение

UNWIRED ВХОДНЫЕ СИГНАЛЫ ПРИЧИНЯЮТ ИНВАЛИДНЫЕ ЧТЕНИЯ
Устанавливанный для входных сигналов напряжения тока (отсутствие прыгуна установленного между терминалами ВХОДНОГО СИГНАЛА (+) и ISENSE), если сломленный провод поля происходит, то чтения будут ненулевы и не прогнозированы. Прокладку проводки поля терминальную необходимо извлечь когда модуль работает.
Отказ следовать этими инструкциями может привести в ушибе или повреждении оборудования

Опасность

ОПАСНОСТЬ УДАРА ТОКОМ, ВЗРЫВА ИЛИ ВСПЫШКИ ДУГИ
Перед получением доступа к взрывателей,
? Извлеките силу к модулю (пре-приводам), и
? отключите терминальный блок.
? Всегда польза как следует расклассифицированный чувствительный элемент напряжения тока на всех контактах предохранительного патрона линии и нагрузки
подтвердить силу.
Отказ следовать этими инструкциями приведет в смерти или серьезном ушибе

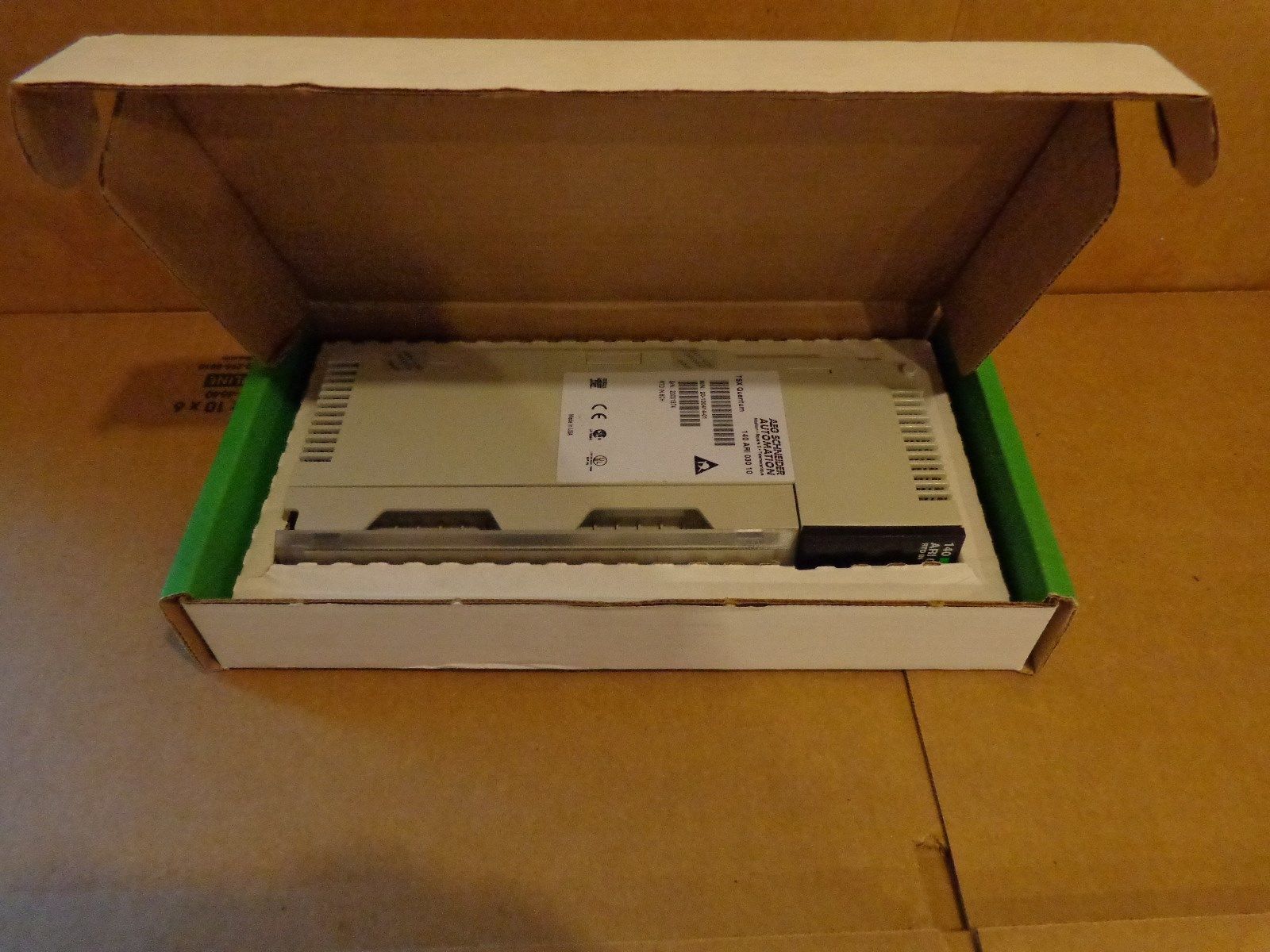

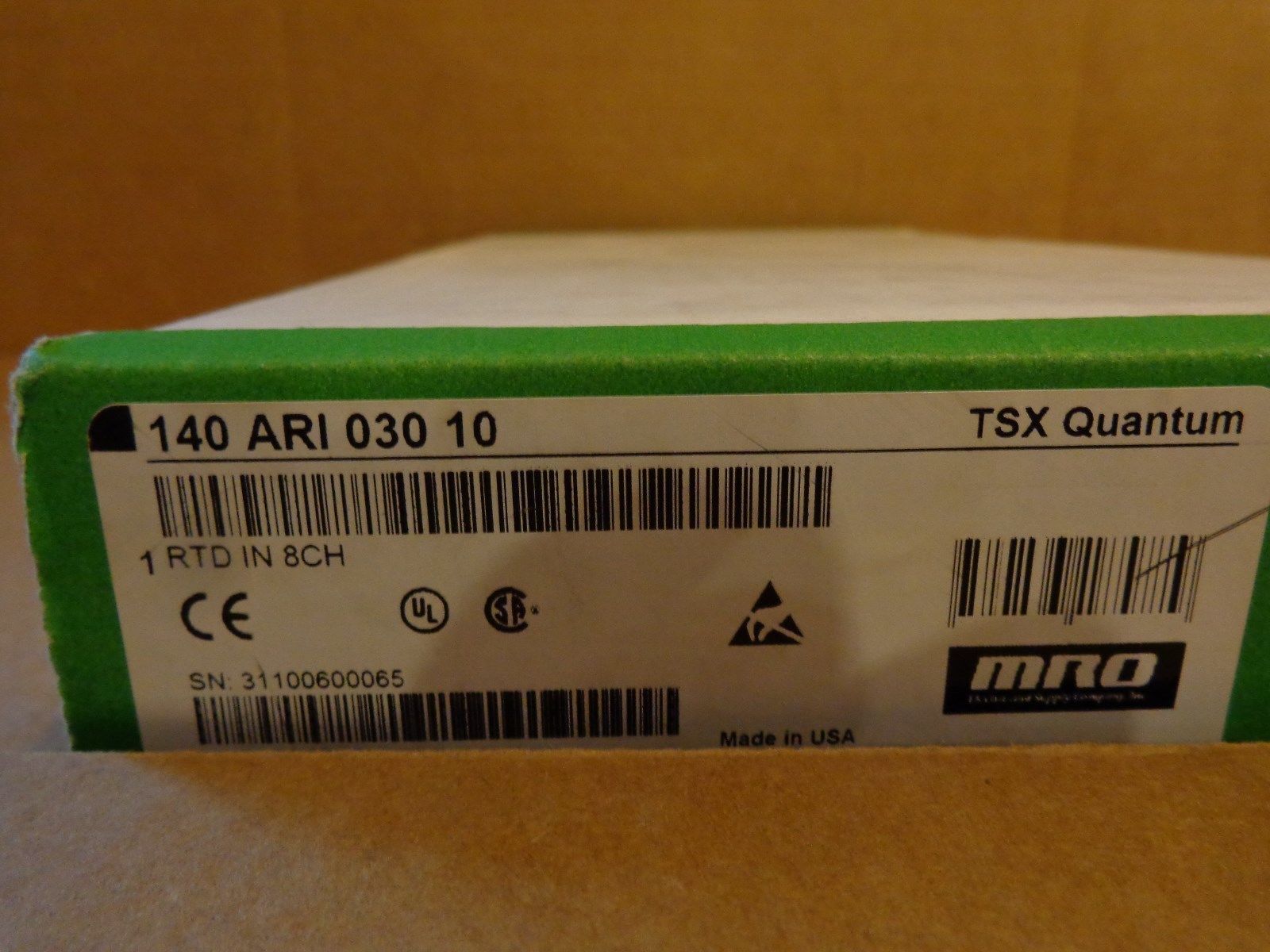

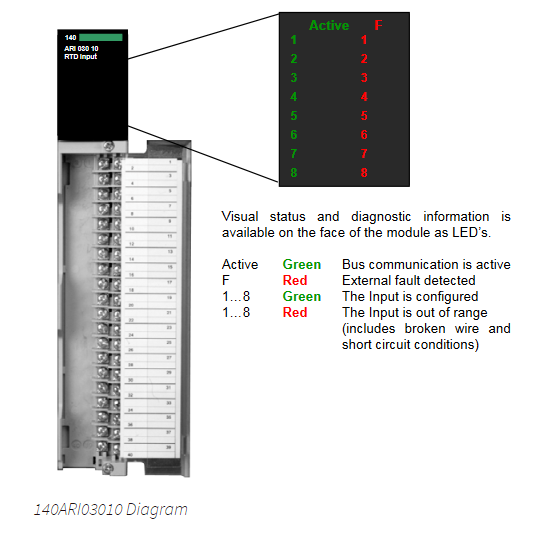

Популярный модуль входного сигнала 140-ARI-030-10 часть серии Modicon Кванта. Модуль входного сигнала Кванта 140ARI03010 RT обеспечивает 8 каналов двухпрободного, провода 3, и 4 входных сигналов RTD провода. Данные по измерения темперамента снабдить C.P.U. Кванта.

Спецификации 140ARI03010 включают обнаружение обрыванное провод и короткое замыкание. Прокладка суммы съемная терминальная (140XTS00200) доступна и учитывает легкое обслуживание. Вес 140ARI03010 0,3 kg.

Backplanes Кванта, как 10 слот 140XBP01000, проданы отдельно. Эти приходят в 2, 3, 4, 6, 10, и 16 версии слота. Любой модуль суммы можно использовать в любом слоте. Электропитание Кванта необходимо в каждом шкафе, как 140CPS11420. Электропитание снабжает силу логики все модули на автобусе.

Все модули I/O Кванта, включая 140ARI03010, оптически изолированы от автобуса, обеспечивающ сейф и безаварийную работу. Изоляция позволяет модулям быть оперативным.

Выборочно, вы можете ключи inster механические между модулем I/O и терминальной прокладкой обеспечить что проводка поля и тип модуля как следует соответствуются. Ключевые коды уникальны для каждого типа модуля. Ключевые наборы погружены с каждым модулем I/O.

Как вариант, модули можно приказать с конформным покрытием (обозначенным как 140ARI03010C) которое защитит внутренние сети от коррозионных газов как хлор, азотоводородная окись, сероводород, и двуокись серы.

Для больше информации вы можете заканчивать связь наша страница продукта. Для того чтобы получить цену 140ARI03010, данные по доставки, или если вы имеете любые вопросы, то, вы можете отправить wisdomlongkeji@163.com по электронной почте или вызвать 0086 - 13534205279.
