TVH-E20GNPM TOPWORX Emerson в твердом слое анодированного алюминия или 316 нержавеющей стали


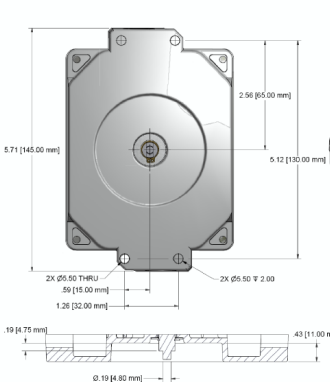

Модель TVH,
База и крышка из нержавеющей стали Автобус/датчик (2) P&F NJ2-V3-N
Классификация площадей Класс 1, Дивизия 1, группы А, В, С и Д; Класс II, Дивизия 1, группы E, F и G; IP67, 4, 4X; Ex ia IIC T4
Визуальный дисплей 90° Зеленый открыт / Красный закрыт
Волокно NAMUR, 304 из нержавеющей стали
Проводные входы (2) 1/2 ‰ НПТ
О-кольца Силиконовая температура от -20 до 40 °C
Установка на приводе

Ориентация, нормальное и обратное действие

Нормальное действие происходит в полном направлении по часовой стрелке, когда клапан процесса закрыт, и в обратном направлении, когда клапан процесса открыт.Обратное действие происходит в полном направлении по часовой стрелке, когда процессовый клапан открыт, и против часовой стрелки, когда процессовый клапан закрыт..

Комплексы купола с индикатором 90° спроектированы таким образом, чтобы вмещать любую установку и могут регулироваться до 9° от оси при необходимости.Сборки купола индикатора 45° могут вмещать только приложения с нормальным действием, которые установлены параллельно ±9°Проконсультируйтесь с вашим местным дистрибьютором или представителем завода для 45° обратного действия или установки перпендикулярных приложений.

На изображении слева показано устройство TopWorxTM, установленное параллельно процессуальному клапану в закрытом положении.Это стандартная ориентация, и если не указано иное, ваше устройство будет установлено на фабрике, чтобы работать таким образом.

На изображении справа показан TopWorxTM, установленный перпендикулярно процессуальному клапану в закрытом положении.


Установка

TopWorxTM предлагает множество комплектов монтажа скобков, как вращающихся, так и линейных, которые соответствуют вашему конкретному применению.Илюстрация ниже показывает прямую NAMUR крепление на четверть поворотный клапанДля получения конкретных инструкций по монтажу см. документацию на монтажный комплект.

Хранение

До тех пор, пока не будут должным образом установлены каналы, крышки каналов и любые соответствующие соединения порта катушек, блок TopWorxTM не будет поддерживать свой рейтинг IP / NEMA, поскольку блок поставляется с временными крышками.Убедитесь, что он хранится в сухой среде с относительной влажностью в диапазоне от 10% до 95% и температурой от -40oF (-40oC) до 160oF (71oC)После правильной установки диапазон температуры, указанный на табличке, заменит этот диапазон температуры хранения.






Монтажная сборка

Примечания к установке

1. Будьте осторожны, чтобы не допустить чрезмерной осевой нагрузки на вал.

2. Переключайте клапан несколько раз перед окончательным затягиванием оборудования монтажного комплекта. Это позволяет валю самоцентрироваться в отверстии пиниона или сцеплении.Для определения подходящего нажатия крутящего момента см. раздел "Размеры и материалы" настоящего документа.Для правильной настройки функции безопасности обратитесь к разделу "Проверка".

3Всегда используйте правильные механические методы при нанесении крутящего момента на любое оборудование или при установке пневматических соединений.

4Данный продукт поставляется с крышками для каналов, чтобы защитить внутренние компоненты от мусора во время перевозки и обработки.Ответственность принимающего и/или устанавливающего персонала заключается в том, чтобы обеспечить соответствующие постоянные уплотнительные устройства для предотвращения проникновения мусора или влаги при хранении или установке на открытом воздухе..

5. это ответственность установщика или конечного пользователя,установить этот продукт в соответствии с Национальным электрическим кодексом (NFPA 70) или любым другим национальным или региональным кодексом, определяющим надлежащую практику.

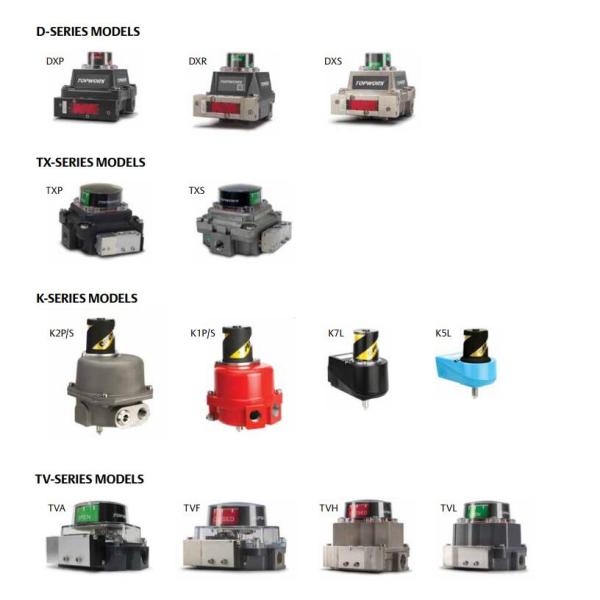

Похожие модели:
