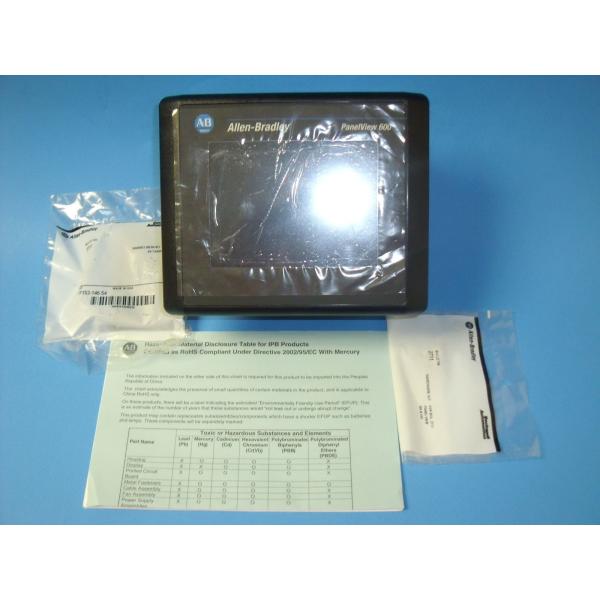

Модуль Panelview 600 Ser b дисплея сенсорного экрана AB Ален Брэдли 2711-T6C1L1 экрана касания HMI

Численные ключи входа

0… 9 - входит в численные значения

. . Входит в десятичную запятую. - Входит в отрицательное значение

. ←Clears вписали числа или отменяют блокнот.

+ магазины вписанное значение

Дисплей кнопочной панели терминальный

На терминалах кнопочной панели, начните функцию показанного объекта, как включено-выключено кнопка, путем отжимать функциональную клавишу (F1… F10).

Дисплей терминала экрана касания

На терминалах экрана кнопочной панели и касания, начните функцию показанного объекта, как включено-выключено кнопка, путем касаться объекту экрана. Каждый взаимодействующий объект экрана занимает одну или больше из 128 клеток.

На терминалах экрана и кнопочной панели касания, вы можете начать функции, путем использование объектов функциональных клавиш и/или экрана касания.

Клетки касания (терминал экрана касания)

128 клеток касания (16 столбцов x 8 строк) позволили вам начать функции путем касаться экрану. Взаимодействующие объекты экрана выровняны с клетками касания когда применение создано.


БЫСТРЫЕ ДЕТАЛИ

1. Бренд: Ален Брэдли (AB)
2. Модель: 2711-T6C1L1
3. Место происхождения: США


ОПИСАНИЕ

• Экран дисплея касания
• PanelView
• Модуль дисплея сенсорного экрана



SPECIFITIONS

Терминальный тип: Цвет
Тип интерфейса: Сенсорный экран
Тип дисплея: TFT
Размер дисплея: 320 x 240 пикселов (4,54 x 3,4 дюйма)
Осветите контржурным светом: Поле меняемое
Клетки касания: 128
Память применения: вспышка 240K
Порты связи: Удаленный I/O, RS-232 (принтер)
Требование к электической мощности: 24 VDC
Серия изготовителя: PanelView 600

Функциональные клавиши (F1… F10)

Используйте функциональные клавиши на терминалах кнопочной панели для того чтобы начать функции на терминальном дисплее. Эти ключи могут иметь изготовленные на заказ сказания.

На терминалах кнопочной панели & экрана касания, вы можете начать функции путем использование объектов функциональных клавиш и/или экрана касания.

Ключи курсора

Используйте ключи курсора для того чтобы двинуть курсор в показанных списках, выбрать численный объект входа, или войти режим конфигурации.

PanelView 600 терминалов цвета

PanelView 600 терминальных особенностей

Этот раздел определяет особенности PanelView 600 терминалов

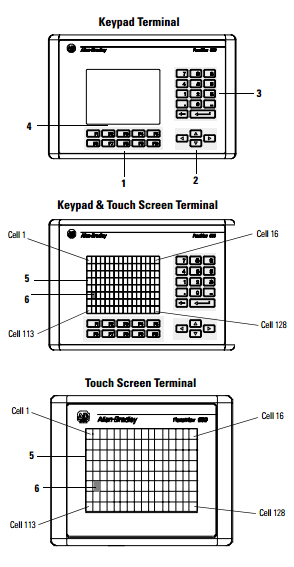

PanelView 600 особенностей терминала (фронт)
