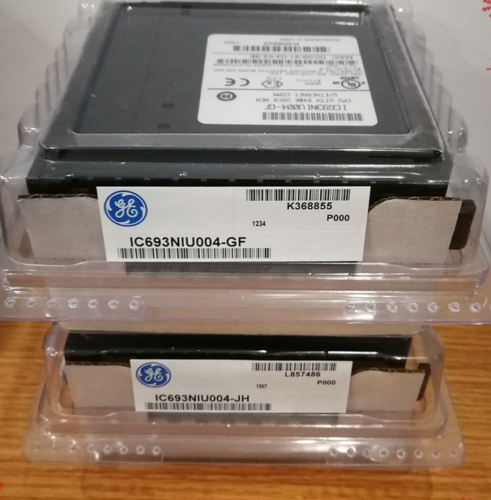

Блок сетевого интерфейса локальных сетей серии GE Дженерал Электрик IC693NIU004 Fanuc 90-30

IC693NIU004 блок сетевого интерфейса локальных сетей серии GE Fanuc 90-30. Это работает как станция данным по локальных сетей глобальная (EGD), обменивая входные данные входа и выхода, состояние и контрольные данные над сетью. Блок приходит с 8 СИД, кнопкой рестарта локальных сетей, 3 гаван соединителями, и соединением Tab экрана земным. Ярлык MACа-адрес MAC-адрес можно расположиться на вне модуля. IC693NIU004 ENUI приходит с 8 СИД. Порт EOK, LAN, STAT и PS показывает состояние модуля. Другое 4 СИД соединено к 2 портам RJ-45. СИД электропитания не связано с портами сети стандарта Ethernet а только показывает присутсвие движения через серийные порты электропитания модуля. СИД EOK, LAN и STAT может быть включено-выключено моргать медленный или моргать быстро. Эти показывают состояние интерфейсов локальных сетей, движение на портах сети стандарта Ethernet (СИД LAN) и что событие исключения происходило. Порты каждое RJ-45 приходят с 2 СИД как раз по мере того как вы нашли бы на порте RJ-45 ПК. Одно обозначенное LINK/ACT приходит на когда связь физически присутствующая и мерцания когда движение обнаружено на этом порте. Другой обозначенный индикатор 100Mbps приходит дальше показать что соединение 100Mbps

БЫСТРЫЕ ДЕТАЛИ

ДРУГИЕ ГЛАВНЫЕ ПРОДУКТЫ

Кнопка рестарта локальных сетей имеет 2 функции: выполнять тест и рестарт СИД. Отжимать кнопку рестарта локальных сетей будет иметь влияние нарушать связи локальных сетей, это включает любое сообщение к другим приборам прикрепленным во врезанный переключатель. Когда кнопка рестарта локальных сетей отжата, 7 СИД приходит дальше одновременно. Одно должно обеспечить что СИД идет время от времени. Интерфейс после этого выполняет рестарт. Диагностики силы бегут и программное обеспечение интерфейса перезагружено к рабочему государству.

RS-232, 6 штырь, порт RJ-11 для соединять терминал или эмулятор терминала для получения доступа к программного обеспечения менеджера станции на интерфейсе локальных сетей. Особенность менеджера станции использована для испытывать и устраняя неисправность связей локальных сетей. Своя польза, однако, опционная. Кабель IC693CBL316A использован для соединять терминал, эмулятор или затяжелитель программного обеспечения с локальными сетями. Потребитель может найти 2 порта сети стандарта Ethernet RJ-45 на NIU. Одно или оба могут быть прикреплены в другие приборы локальных сетей. Каждое порта расположение тарифа данным по чувств автоматически (10Mbps или 100Mbps), половинных или дуплексного и привязывать: или прямое сквозное или кроссовер. Кабели используемые для подключения с ENUI могут быть или защищаемы или незаслонены, сразу или кроссовер. Оно должен быть замечен что 2 порта сети стандарта Ethernet не должны быть соединены с таким же прибором какой это приведет к дублированию пакетов. Прежде чем локальная сеть NIU использована на сети, ее необходимо установить используя программное обеспечение разработчика логики варианта машины CIMPLICITY. Это использовано для:

• Назначение IP-адреса ENUI
• Определение маски подсети, ворот дефолта и адреса именного сервера
• Настраивать послание обмена данными локальных сетей глобальное между ENIU и регуляторами

Установка локальных сетей NIU в опорное плите C.P.U.

• Обеспечьте что сила опорного плитя повернута.
• Выровняйте модуль со слотом 1 и соединителем. Опрокиньте модуль вверх по так верхнему заднему крюку модуля включает слот на опорном плити.
• Не будет отбрасывать модуль вниз до соединителей сопрягайте и запирая рычаг на дне кнопок модуля в место, включая зазубрину опорного плитя.
• Проверите модуль чтобы быть уверенным что он как следует усажено.
• Соедините один или оба порта сети стандарта Ethernet на интерфейсе локальных сетей с сетью.
