GE FANUC IC693MDL731, 12/24 Вольт постоянного тока отрицательная логика 2 ампера

Выходной модуль

Описание продукта

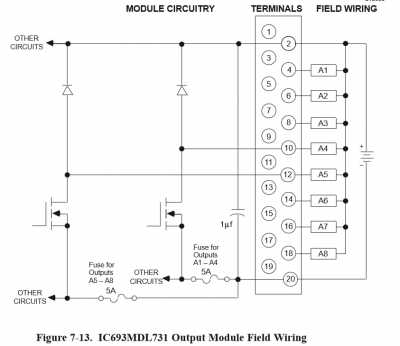

GE Fanuc IC693MDL731 - это 12/24 вольтный модуль отрицательной логики постоянного тока с выходом 2 ампера.Эти точки имеют единый выходный терминал питанияПоскольку IC693MDL731 погружает ток от нагрузок к пользователю общей или отрицательной силовой шине, модуль имеет отрицательные логические характеристики.Его выходные характеристики позволяют соединять его с определенными устройствами нагрузки, поставляемыми пользователемНапример, этот модуль можно управлять с помощью различных типов соленоидов и стартеров двигателей, а также индикаторов.Эти устройства должны быть подключены между выходом модуля и шиной положительной мощности.Затем пользователь может предоставить внешний источник питания для работы устройств.

Как и многие аналогичные устройства семейства 90-30, IC693MDL731 имеет светодиодный блок.Каждый из них имеет 8 светодиодов, но этот модуль использует только A1, так как он имеет 8 выходной точекВ модуле есть два предохранителя, каждый из которых имеет предохранитель 5 ампер.Один защищает выходы A1 до A4 в то время как другой предохранитель защищает A5 до A8Эти предохранители электрически соединены с единым общим устройством. Пользователь может установить этот 2 амперный выходный модуль на базе системы серии 90-30.На конце вставки рядом с дверью IC693MDL731 находится синяя полосаЭто указывает на то, что блок низкого напряжения.

О IC693MDL731

Модуль IC693MDL731 представляет собой дискретный выходный модуль, выпускаемый компанией GE Fanuc.Модуль поставляется с постоянным током питания и диапазон выходного напряжения от 12 до 24 вольт постоянного токаУстройство поставляется с напряжением 2.0 ампер на одну точку и имеет время отклика 2 миллисекунд при включении или выключении.Модуль IC693MDL731 имеет выходный тип транзистора, в то время как полярность оценивается как отрицательнаяКомпонент имеет 8 точек на общий и тип соединителя является терминальным блоком с 20 витками на модуль.Диапазон входного напряжения оценивается в 24 вольт постоянного тока, в то время как напряжение в режиме включения составляет минимум 15 вольт постоянного токаКомпонент имеет напряжение в состоянии отключения максимум 6 вольт постоянного тока, а ток в состоянии включения - минимум 4,5 миллиампера.

Модуль GE Fanuc IC693MDL731 должен всегда устанавливаться безопасно, а установщики должны убедиться, что он установлен в надлежащем защитном корпусе.Устройство должно использовать программу применения для правильной работы, и установщики должны также обеспечить надлежащее заземление.Наземные проводники должны быть как можно короче и большего размера.Модуль IC693MDL731 оснащен алюминиевой основной платой PLC, которая используется для заземления щита модуля.Процессоры в ПЛК с внешними соединениями портов должны иметь отдельное защитное наземное соединение для обеспечения надлежащей защиты портов.

Технические спецификации

Техническая информация
