GE FANUC IC693PRG300, Ручной программатор G300, ПЛК Series 90-30

Описание продукта

GE Fanuc IC693PRG300 — это ручной программатор G300 (HHP).Этот инструмент позволяет пользователям разрабатывать, отлаживать и контролировать логические программы.Пользователи также могут отслеживать таблицы данных и настраивать параметры для блоков ПЛК и точек ввода/вывода.Он использует язык списка операторов, и этот HHP можно запрограммировать с некоторыми моделями ПЛК Series 90-30.Ручной программатор не может просматривать или редактировать программу пользовательской логики в ЦП Series 90-30 с номером модели 350 и выше.Для этих ЦП пользователи могут использовать ПО для программирования Logicmaster 90-30, VersaPro или Control.

В ПЛК Series 90-30 имеется 15-контактный разъем D-типа.Он расположен на базовой плате ЦП блока питания.Этот разъем позволяет HHP подключаться к последовательному порту ЦП.Чтобы физически соединить их, используйте кабель длиной 6 футов (2 метра) (IC693CBL303).Это подаст питание на HHP, а также выдаст сигнал, который позволит ПЛК узнать, что HHP подключен.Можно подключать или отключать HHP, когда ПЛК находится под напряжением.Для связи с ПЛК HHP не требует настройки параметров связи.Это помогает устранять неполадки при нарушении связи между ПК и ПЛК.

О IC693PRG300

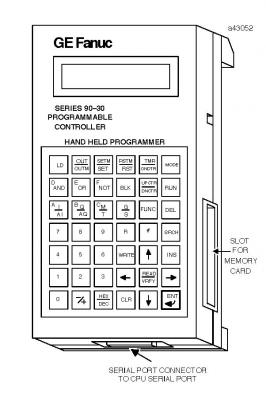

Модуль IC693PRG300 представляет собой портативное устройство программирования GE Fanuc.Это часть серии 90-30.Основная функция этого устройства заключается в отслеживании логических операций, а также в настройке и устранении неполадок в прикладных программах.Это устройство ПЛК, которое может изменять параметры ввода-вывода.Он может быть подключен к ЦП с помощью его последовательного порта.В устройстве имеется 15-контактный разъем D-типа, который подключается к последовательному порту ЦП.Модуль IC693PRG300 использует язык списка операторов.Портативное устройство программирования или устройство HHP не требует настройки каких-либо параметров связи для связи с ПЛК.На передней части HHP находится клавиатура с 42 клавишами, расположенными в матричном формате, состоящем из 6 клавиш в ширину и 7 клавиш вниз.Клавиатура обеспечивает тактильную обратную связь и проста в использовании.ЖК-экран также присутствует вместе с клавиатурой, и экран может отображать 2 строки с 16 символами информации одновременно.

Модуль GE Fanuc IC693PRG300 оснащен слотом для карты памяти, который может принимать энергонезависимое хранилище данных для целей резервного копирования и восстановления.Слот для карты памяти находится в нижней правой части устройства.Модуль IC693PRG300 работает в 4 различных режимах: программный режим, режим защиты, режим данных и режим конфигурации.Программный режим позволяет оператору создавать, изменять, отслеживать и отлаживать операторы.Режим защиты предлагает способ управления доступом к различным функциям ПЛК.В режиме данных оператор может изменять значения в различных справочных таблицах, а режим конфигурации используется для определения типа модулей ввода/вывода, которые необходимы для приложений, работающих в системе ПЛК.

Технические характеристики IC693PRG300
