GE FANUC IC693PBM200, PLC серии 90-30, модуль DP Profibus мастерский

Характер продукции

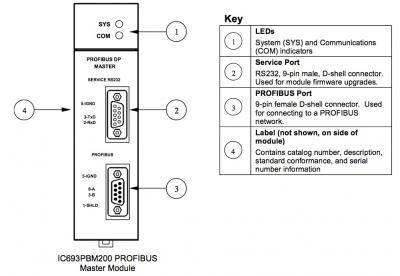

GE Fanuc IC693PBM200 мастерский модуль для сетей DP PROFIBUS. Потребители могут установить мастерский модуль в любом слоте опорного плитя серии 90-30 за исключением слота 1 модульного опорного плитя C.P.U. Мастерский модуль позволяет PLC IC693 отправить и получить данные по I/O от сети DP PROFIBUS. Среди особенностей режимы синхронизации и замораживания и индикаторы СИД и для PROFIBUS-уступчивого COM и SYS. Потребители могут уточнить микропрограммные обеспечения на мастерском модуле используя порт обслуживания.

Мастерский модуль поддерживает все стандартные тарифы данных так же, как до 125 рабов DP. Он также поддерживает 244 байта входа и выхода для каждого раба. Устанавливать мастерский модуль требует специфического программного обеспечения. Оно требует МЕНЯ программное обеспечение PLC разработчика логики программируя и должно быть версией 3,0 или последним. Когда потребитель проникает от модуля HE693PBM101 PROFIBUS мастерского, они должно рассматривать немного вопросов. Во первых, невольничья зона состояния на IC693PBM200 128 пунктов по умолчанию – дважды размер 64 пунктов HE693PBM101. Вы можете уменьшить размер невольничьей зоны состояния согласно использованию предыдущего модуля.

Не похож на HE693PBM101, IC693PBM200 входит в ясный режим когда PLC не просматривает свой I/O. Furthermore, невольничьи биты состояния аранжированы по-разному в этих 2 модулях. HE693PBM101 аранжирует биты заказом появления у конфигурация. С другой стороны, IC693PBM200 аранжирует биты в порядке адреса автобуса. Предел к количеству данных которые могут быть обменяны между C.P.U. и модулем. Для IC693PBM200, этот предел 3 972 байта входных данных. Входные данные данные идя от мастерского модуля к C.P.U. Предел идя в противоположное направление данные об объеме продукции. Он имеет такой же предел 3 972 байт.

Техническая информация

Спецификации
