GE FANUC IC697CHS782, 17 Слот, задняя установка VME интегратор

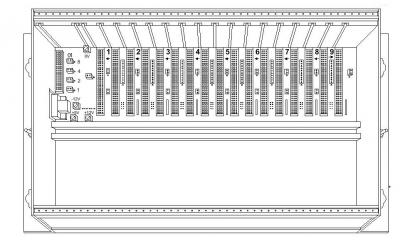

Конструкция стойки

Описание продукта

IC697CHS782 представляет собой 17-слотную стойку VME-интегратора с задней установкой, разработанную GE Fanuc.Стеллаж предназначен для программируемого контроллера IC697, который может использоваться для VME-модулей третьих лиц, а также для всех конфигураций процессора IC697 и В/В, за исключением приложений для избыточной работы.. При установке стойки IC697CHS782 должно быть оставлено достаточно места вокруг стойки, чтобы обеспечить процесс охлаждения модуля..

Раки IC697CHS782 вмещают модули I/O высокой плотности IC697 и модули VME, которые могут иметь изменяющиеся методы подключения полевых устройств.Есть последовательность позиций прыжка, расположенных на заднем плане, которые помогают обеспечить гибкость для двух типов модулей, которые должны быть установленыТипы модулей VME имеют однослотные слоты, тогда как модули IC697 требуют двух слотов.

Раковина IC697CHS782 устанавливается в корпус 10 ̊, предназначенный для приема ввода AC/DC или может работать с внешним источником питания.Модуль адаптера питания необходим при использовании внешнего источника питанияПотребность в питании для двух стойки требует только одного источника питания для многих приложений.Процесс с двумя стойками с использованием одного источника питания может быть применен, если второму стойке требуется только +5-вольтовая мощность 5Необходимы соединения, которые обеспечиваются с использованием расширительного кабеля, который доступен по заказу.Расширительный кабель соединяется с 9-прицепным разъемом типа D через отверстие на левой стороне стойкиРельс, расположенный на дне стойки, используется для заземления щита модуля.

Об IC697CHS782

IC697CHS782 - это интеграторная стойка, разработанная компанией GE Fanuc. Эта стойка GE серии 90-70 имеет 17 слотов в конфигурации сзади-перед.Рак может быть интегрирован с различными модулями GE IC697 PLCРак совместим с VME-модулями третьих сторон и может быть интегрирован с процессорами, различными конфигурациями В/В и другими устройствами и приложениями.Интегратор работает с Backplane разъемов, которые размещены на 0.8-дюймовые центры. Рак может позволять выполнять несколько операций с одним силовым агрегатом. Он способен легко выполнять конфигурации высокого тока.Раковина IC697CHS782 поддерживает опциональную установку вентилятора, которая может использоваться для высокомощных модулей.

Монтаж стойки интегратора IC697CHS782 должен оставлять достаточно места для воздушного потока для охлаждения устройства.Этот метод охлаждения известен как конвекционное охлаждениеТребования к монтажу определяются применением и используемой стойкой.Операторы должны правильно использовать монтажные фланцы, которые играют важную роль в установке и замене стойки.Для настройки стойки IC697CHS782 на задней плоскости стойки требуется пара прыжков.VME интеграторная стойка может принимать разъемы AC/DC и работать легко с внешним источником питанияОн предлагает адресные слоты, которые позволяют операторам настраивать точки ввода/вывода без использования каких-либо дополнительных аксессуаров.Диапазон температуры окружающей среды должен соответствовать диапазону температуры указанного устройства..

Технические спецификации

Технические спецификации для IC697CHS782
