IC697BEM711 модуль приемника автобуса (BRM) от серии 90-70 конструированного GE Fanuc. Быть высокоскоростным параллельным интерфейсом расширения автобуса, IC697BEM711 удобно позволяет расширение от главного шкафа к максимуму 7 дополнительных шкафов PLC IC697 с до 50 футами соединяя кабеля. IC697BEM711 приходит с удобным программным обеспечением конфигурации и не требует никаких глубоких переключателей.

Модуль IC697BEM711 имеет максимальный вес только 4 lbs. и имеет одиночный слот с 2 соединителями. Важно заметить что IC697BEM711 BRM необходимо всегда устанавливать в слот 1. Другая достойная внимания особенность IC697BEM711 польза СИД показать непрерывное состояние модуля, шкафа, и присутсвия необходимой штепсельной вилки терминатора автобуса I/O. IC697BEM711 держит последнюю деятельность государства модулей выхода в случае возможных потерь сообщений с C.P.U. Оно также позволяет изоляции и ремонту небезупречного модуля внутри шкаф.

Примечание: Систему PLC IC697 можно только установить с IC697BEM711 путем использование программного обеспечения MS-DOS или функциональности Windows. После выбирать установку конфигурации, потребитель будет пробужден подтвердить RCM присутствует. Всегда см. руководство установки регулятора программиста перед попыткой любой установки.

О IC697BEM711

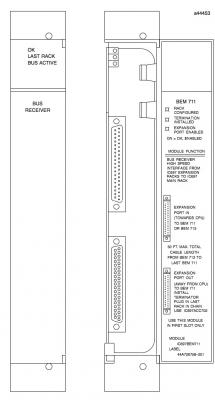

Модуль IC697BEM711 модуль приемника автобуса. Особенности модуля IC697BEM711 включают высокоскоростной параллельный интерфейс расширения автобуса, поддержку для 7 шкафов расширения, изоляцию недостатка системы, легкую конфигурацию программного обеспечения, и поддержку для удержания государства машины последнего. 3 индикатора СИД на модуле обеспечивают состояние модуля так же, как состояние порта расширения автобуса и состояние расширения. Путем использование модуля IC697BEM711, расширение к до максимуму 7 дополнительных шкафов PLC IC697 может быть достигано путем использование итога 15 метров кабеля. Модуль IC697BEM711 займет один слот в шасси PLC. 2 соединителя обеспечены на модуле переднем - панель: один соединитель использован для подключения с в верхней части потока или шкаф C.P.U. и другой соединитель использованы для того чтобы соединиться с дополнительными шкафами расширения через расположение последовательного подключения.

Модулю приемника автобуса IC697BEM711 нужно быть установленным используя функцию Windows или программируя программного обеспечения MS-DOS. Настоящее требование модуля 0,8 Amps и модуль также требует 5 вольт ввода напряжения DC. Интерфейс расширения может передавать данные на до 500 килобайтах в секунду. Кабель измеряя до 15 метров можно использовать с интерфейсом расширения. Модуль конструирован для того чтобы поддержать VME стандартное C.1. Приказывая модуль, штепсельную вилку терминатора с номером каталога IC697ACC702 можно также приказать. Furthermore, следующие кабели I/O можно приказать: кабель в 5 ног с номером каталога IC600WD005A, кабель в 10 ног с номером каталога IC600WD010A, кабель в 25 ног с номером каталога IC600WD025A, и кабель в 50 ног с номером каталога IC600WD050A. Силу системы необходимо повернуть прежде чем модуль IC697BEM711 введен в слот обозначенный для его.
