GE FANUC IC697BEM713, Модуль автобусной передачи, 500 Кбайт/сек

Описание продукта IC697BEM713

IC697BEM713 - это модуль автобусного передатчика (BTM) серии 90-70, изготовленный компанией GE Fanuc.Модуль IC697BEM713 позволяет расширяться с основной стойки процессора, когда системе требуются дополнительные модули (до семи дополнительных стойки IC697 PLC)Функция высокопроизводительного параллельного программирования является важной особенностью. Кроме того, этот BTM легко настраивается и не требует использования коммутаторов DIP.

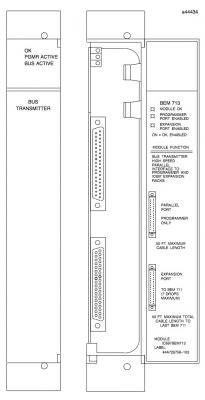

Модуль IC697BEM713 расположен в одном слоте и имеет два разъема, верхний разъем для подключения к программирующему устройству и нижний разъем,который предназначен для устройства с цепочкой ромашки через BRM к ракам расширенияМодуль шины передачи должен быть сконфигурирован с использованием функции конфигурации программного обеспечения программирования MS-DOS или Windows.

Светодиоды состояния (3) предупреждают пользователя о проблемах с портом и/или модулем. Верхний светодиод MODULE OK будет отображаться в режиме включения, когда программное обеспечение процессора завершит конфигурацию BTM и проведет опрос каждого ракета расширения системы.Он будет испускать ОФФ, когда или если эти условия не соблюденыСредний светодиод с включенным портом программиста может мигать или показывать включенный, чтобы указать на то, что программист и ПЛК общаются. Он будет выпускать отключение, когда они не общаются.Нижний расширение порта включенный светодиод указывает на состояние шины расширенияЭтот светодиод может мигать, когда БТМ общается с модулями приемника шины или выключен, если они не общаются.

При установке IC697BEM713 пользователь должен иметь в распоряжении соответствующее руководство программирующего контроллера для справки.Как только модуль будет установлен в основной раке CPUВажно отметить, однако, что модуль не может быть установлен в слоте 1. Он должен быть установлен справа от любого модуля источника прерывания IC697.

Об IC697BEM713

Модуль GE Fanuc IC697BEM713 - это автобусный модуль передачи из серии 90-70. Он позволяет расширяться с основной стойки при необходимости дополнительных модулей в системе.Модуль IC697BEM713 позволяет расширяться до дополнительных семи стойков IC697 PLCМодуль IC697BEM713 также обеспечивает параллельный интерфейс, который может использоваться программирующим устройством.На модуле IC697BEM713 есть два разъема.: соединитель сверху предназначен для интерфейса с программирующим устройством, а соединитель с нижней стороны позволяет настраивать расширительные стойки с помощью модулей приемника шины.Модули IC697BEM713 требуют 5 вольт постоянного напряжения от системной задней плоскости и тянет 1.4 ампера тока.

Спецификации для интерфейса программиста включают скорость передачи данных 500 килобайт в секунду и максимальную поддерживаемую длину кабеля в 50 футов.Спецификации для интерфейса расширения также включают скорость передачи данных 500 килобайт в секунду и максимальную длину кабеля 50 футовМодуль IC697BEM713 может быть установлен в любом слоте в основной стойке, кроме слота 1, который зарезервирован для процессора.Модуль должен быть выключен до установки и может быть включен после установки модуля на стойке.Три зеленых светодиода на модуле для отображения информации о состоянии.Самый верхний светодиод включается, когда программное обеспечение процессора завершает настройку питания модуля IC697BEM713 и опросил все стойки расширения в системе. Нижний светодиод отображает состояние шины расширения. Средний светодиод включен или мигает, когда PLC и программист общаются.
