кольцо выскальзывания капсулы диапазона изменения частот 1750МХз миниатюрное интегрирует сигнал РФ



Это кольцо выскальзывания капсулы компактного размера, оно интегрирует сигнал РФ 2 цепей, с коаксиальным кабелем РГ178. Соединение частоты коротковолнового диапазона РФ/микроволны коаксиальное роторное использовано в непрерывных приборах вращения 360° для того чтобы перенести сигналы частоты коротковолнового диапазона ДК~80ГХз. Применение для спутниковой антенны, корабля, радиолокатора, антенны микроволны тест етк.







Спецификация

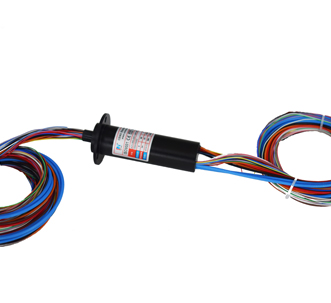

АКН-56А-04П1-40П-02РФ		Изображение
Настоящий	4*6А, 40*2А, сигнал 2*РФ
Напряжение тока	0~240ВАК/ВДК
Электрический шум	≤35мΩ (50рпм)
Диэлектрическая прочность	≥ 500V@50Hz (сила) ≥ 100V@50Hz (сигнал)
Сопротивление изоляции	≥100МΩ@500ВДК (сила) ≥10МΩ@100ВДК (сигнал)
Скорость обработки	0-50 рпм
Материал контакта	драгоценные металлы
Соединитель РФ	СМА-ДЖ/СМА-ДЖ
Диапазон изменения частот	930-1750 МХз
Изоляция	>дБ 20







Особенности

• Компактный размер
• Малошумный, низкий вращающий момент, ровное вращение
• Сила интегрирует сигнал РФ





Применения

• Антенна радара
• Оборудование ветротурбины
• Рука робота
• Аппаратура





Опционный

• Номер цепи
• Настоящая оценка
• Длина подводящего провода
• Ранг предохранения от ИП

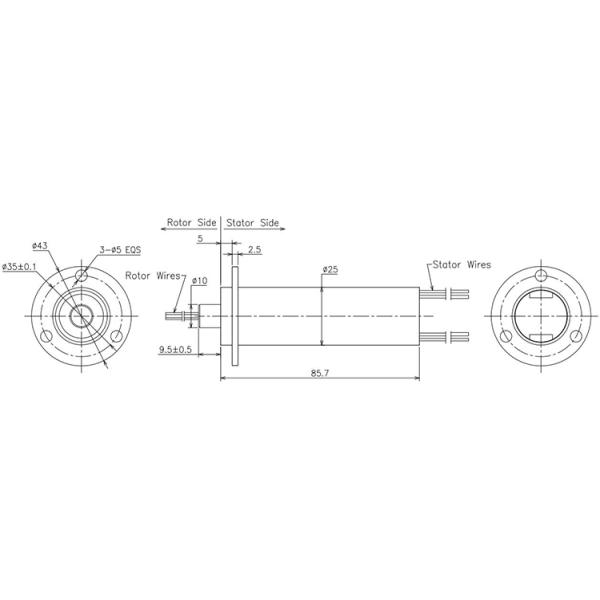

Чертеж плана



К: Как кольцо выскальзывания работает?

А: Кольцо выскальзывания электрическое соединение конструированное для того чтобы передать подачу течения от неподвижного прибора до вращая одно. Этот электро-механический прибор также как роторный электрический соединитель или роторное электрическое соединение. Электрические кольца выскальзывания свободны вращать без ограничений, не похож на кабели которые переплетают и окончательно ломают. Вообще, кольца проводника установлены на роторе и закончены леадвирес которые бегут осев через ротор до один конец. Щетки обеспечены держателем щетки который установлен к снабжению жилищем. Электрические кольца выскальзывания работают путем удержание сползая контакта (щетки) против кольца (кольца проводника). Одна часть, типично щетка, неподвижна пока другое, типично кольцо проводника, вращает. Инкуде электрических деталей щетка, кольцо контакта, и электрические соединители. Они сделаны из материалов точности выбраны основали на требованиях как настоящий размер, падение напряжения тока, вращательная скорость, температура, изменение сопротивления, ширина полосы частот, и характеристический импеданс.

К: Какие применения они использовали?

А: Типичные применения ссылаются вращаясь автоматизация или системы управления как турнтаблес, таблицы индекса, и роботы. Ветротурбины, полупроводник обрабатывая, печать пластиковой прессформы, блоки развертки КНК и МРИ медицинские, спутниковые связи, процесс бутылки напитка заполняя, и промышленная машина завалки также общие применения кольца выскальзывания.

Преимущество КЭНО

Член в команде инженерства имеет больше многолетний опыт чем 10 в поле кольца выскальзывания. Операторы работают на критической процедуре всем квалифицированы внутренней тренировкой.

Почему выберите КЭНО

КЭНО одна технологически компания в поле кольца выскальзывания которое включает научные исследования и разработки, производство и продажи. Мы выдвигали аппаратуры оборудования и теста высокой точности для обеспечения качества продукции и надежного характеристики рабочого. Зона объекта покрывает 3000 квадратных метров и обнаруженная местонахождение в Китае.

Почетность

ИСО9001, КЭ, РоХС, УЛ, взрывозащищенный

Обслуживание КЭНО обеспечивает

Решение офферринг для системы вращения 360°.

Массовая и подгонянная продукция.

24 часа, обслуживание консультанта 7дайс.

Добро пожаловать, который нужно посоветовать с нами с вашими запросами для любой системы вращения 360°. Мы снабдим одно обслуживание стопа вы своевременные отвечаем ваши дознания.
