Пробел

IP67 расклассифицировало. Кабель для соединения I/O.

:

IP65 расклассифицировало. Напряжение тока выхода и постоянн настоящий уровень можно отрегулировать через встроенный потенциометр.

B:

IP67 расклассифицировало. Кабель выхода постоянн настоящего уровня регулируемый сквозной с 1~10Vdc или сигналом или сопротивлением 10V PWM.

C:

Терминальный блок для соединения I/O. Напряжение тока выхода и постоянн настоящий уровень можно отрегулировать через внутренний потенциометр

D:

IP67 расклассифицировало. Функция таймера затемняя, КОЛОДЕЦ СЕРЕДИНЫ контакта для деталей.

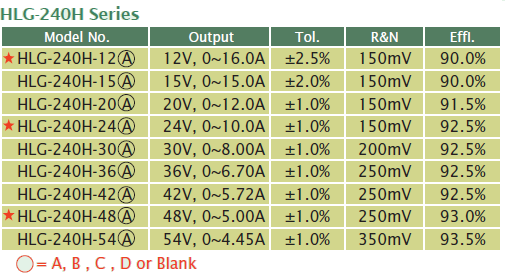

МОДЕЛЬ

HLG-240H-36

HLG-240H-42

HLG-240H-48

HLG-240H-54

ВЫХОД

НАПРЯЖЕНИЕ ТОКА DC

36V

42V

48V

54V

ПОСТОЯНН ТЕКУЩАЯ ОБЛАСТЬ

18 | 36V

21 | 42V

24 | 48V

27 | 54V

РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ

6.7A

5.72A

5A

4.45A

РАСКЛАССИФИЦИРОВАННАЯ СИЛА

241.2W

240.24W

240W

240.3W

ПУЛЬСАЦИЯ & ШУМ

250mVp-p

250mVp-p

250mVp-p

350mVp-p

НАПРЯЖЕНИЕ ТОКА РЕГУЛИРУЕМ РЯД

Регулируемый для A/C-Type только (через встроенный потенциометр)

33,5 | 38.5V

39 | 45V

44,8 | 51.2V

50 | 57V

НАСТОЯЩЕЕ РЕГУЛИРУЕМ РЯД

Регулируемый для A/C-Type только (через встроенный потенциометр)

3,3 | 6.7A

2,86 | 5.72A

2,5 | 5A

2,23 | 4.45A

ДОПУСК НАПРЯЖЕНИЯ ТОКА

±1.0%

±1.0%

±1.0%

±1.0%

ЛИНИЯ РЕГУЛИРОВКА

±0.5%

±0.5%

±0.5%

±0.5%

РЕГУЛИРОВКА НАГРУЗКИ

±0.5%

±0.5%

±0.5%

±0.5%

НАСТРОЙТЕ, ВРЕМЯ ВОСХОДА

1000ms, 80ms/115VAC 500ms, 80ms/230VAC

ЗАДЕРЖИТЕ ВРЕМЯ

15ms/115VAC, 230VAC

ВХОДНОЙ СИГНАЛ

РЯД НАПРЯЖЕНИЯ ТОКА

90 | 305VAC 127 | 431VDC

ДИАПАЗОН ИЗМЕНЕНИЯ ЧАСТОТ

47~63Hz

ФАКТОР СИЛЫ

PF≥0.98/115VAC, максимальная допускаемая нагрузка PF≥0.95/230VAC @

ПОЛНОЕ ГАРМОНИЧНОЕ ИСКАЖЕНИЕ

THD< 20% (@ load≥50%/115VAC, 230VAC; @ load≥75%/277VAC)

ЭФФЕКТИВНОСТЬ

92,5%

92,5%

93%

93,5%

ТЕЧЕНИЕ AC

4A / 115VAC 2A/230VAC 1.2A/277VAC

ТЕЧЕНИЕ INRUSH

НАЧАЛЬНЫЙ ПУСК 75A (twidth=570μs измерило на 50% Ipeak) на 230VAC

МАКСИМАЛЬНОЕ но. PSUs на 16A
АВТОМАТ ЗАЩИТИ ЦЕПИ

2 блок (автомат защити цепи типа) b/4 блока (автомат защити цепи типа c) на 230VAC

ТЕЧЕНИЕ УТЕЧКИ

<0.75mA/277VAC

ЗАЩИТА

ИЗЛИШЕК ТЕЧЕНИЕ

95 | 108%

Постоянн настоящий ограничиваться, берет автоматически после того как аварийные условия извлекутся

КОРОТКОЕ ЗАМЫКАНИЕ

Режим икоты, берет автоматически после того как аварийные условия извлекутся.

ИЗЛИШЕК НАПРЯЖЕНИЕ ТОКА

43 | 49V

48 | 54V

55 | 63V

60 | 67V

Выключенный и защелка с напряжения тока o/p, re-силы дальше взять

ИЗЛИШЕК ТЕМПЕРАТУРА

Завершать работу с напряжение тока o/p, берет автоматически после того как температура идет вниз

ОКРУЖАЮЩАЯ СРЕДА

РАБОТАЯ TEMP.

Tcase= -40 | +90°C

МАКСИМАЛЬН СЛУЧАЙ TEMP.

Tcase= +90°C

РАБОТАЯ ВЛАЖНОСТЬ

20 | не-конденсировать RH 95%

ХРАНЕНИЕ TEMP., ВЛАЖНОСТЬ

-40~+80°C, RH 10~95%

TEMP. КОЭФФИЦИЕНТ

±0.03%/°C (0 | 50°C)

ВИБРАЦИЯ

10 | 500Hz, 5G 12min. /1cycle, период для 72min. каждое вдоль x, y, оси z

БЕЗОПАСНОСТЬ &EMC

НОРМЫ БЕСОПАСНОСТИ

U1012, CAN/CSA-C22.2 номер 107.1-01, U8750 (тип» ГЕКТОЛИТР "), номер 250.0-08 CSA C22.2; TUV EN61347-1, независимый EN61347-2-13; (за исключением типа HLG-240H c); U60950-1, U8750, TUV EN60950-1; IP65 или IP67; J61347-1, J61347-2-13 одобрило

ВЫДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА

I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ

I/P-O/P, I/P-FG, O/P-FG: омы 100M/RH 500VDC/25°C/70%

ИЗЛУЧЕНИЕ EMC

Соответствие к EN55015, (CISPR22) класс EN55022 b, EN61000-3-2 класс c (нагрузка ≥50%); EN61000-3-3

НЕВОСПРИИМЧИВОСТЬ EMC

Соответствие к EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, уровню легкой промышленности (Лини-земле 4KV невосприимчивости пульсации, Лини-линии 2KV)

ДРУГИЕ

MTBF

207.9Khrs MIN. MIL-HDBK-217F (25°C)

РАЗМЕР

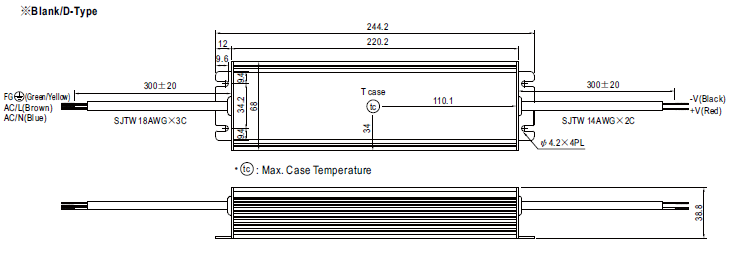

244.2*68*38.8mm (L*W*H) (HLG-240H-Blank/A/B)
251*68*38.8mm (L*W*H) (HLG-240H-C)

УПАКОВКА

1.3Kg; 12pcs/16.6Kg/0.84CUFT (HLG-240-Blank/A/B)
1.23Kg; 12pcs/15.8Kg/1.16CUFT (HLG-240-C)
