Uncooled модуль камеры слежения восходящего потока теплого воздуха LWIR 256x192/12μm
Uncooled модуль камеры слежения восходящего потока теплого воздуха LWIR 256x192/12μm
Спецификации
Номер модели :
iLC212
Место происхождения :
Провинция Ухань, Хубэй, Китай
Количество минимального заказа :
1 часть
Условия оплаты :
L/C, T/T
Разрешение :
256x192
Вес :
8.9g±0.5g (включая объектив 3.2mm)
Спектральный ряд :
8~14μm
Тангаж пиксела :
12μm
NETD :
≤65mK
Частота кадров :
25Hz/30Hz
Описание
модуль термического изображения iLC212




модуль термического изображения iLC212 Uncooled LWIR 256x192/12μm для термальной камеры слежения



Характер продукции



uncooled модуль воображения инфракрасн iLC212, также известный как uncooled термальный модуль, радиометрическ-способен и имеет в распоряжении ультракрасная внеконтактная функция измерения температуры. Он включает детектор пакета исключительно небольшой вафли размера 256x192/12μm ровный (WLP) ультракрасный который захватывает спектр инфракрасного длинн-волны (LWIR) который выстраивает в ряд от 8 до 14μm.



Должный к своему полностью оптимизированному обмену-C, термальный модуль камеры iLC212 имеет низкое разрешение, небольшой размер, потребление низкой мощности и очень низкую цену. Таким образом, в поле безопасности и контроля, очень соответствующее для измерение и контроль широкоформатных и вблизи температуры.





Основные особенности



- Полностью оптимизированные применения обмена-C

- Соответствующий для различных ультракрасных продуктов

- Широкий диапазон применений термического изображения

- Потребление низкой мощности



Технические характеристики изделия



Модель iLC212
Представление детектора инфракрасн
Материал Uncooled окись ванадия
Разрешение 256×192
Размер пиксела 12μm
Спектральный ответ 8μm ~14μm
NETD ≤ 65mK@F1.0 @25℃@50Hz
Обработка изображений
Видео цифров RAW/YUV/BT656; Передача поддержки USB2.0 видео-; Линия параметра поддержки измерения температуры
Частота кадров цифров 25Hz/30Hz
Показ изображения Черно-горячий/бело-горячий/Псевдо-цвет
Алгоритм изображения Коррекция Nonuniformity (NUC)
уменьшение шума изображения 3D (3DNR)
2D уменьшение шума (DNS)
Обжатие динамического диапазона (DRC)
Повышение EE
Время запуска ≤3s
Измерение температуры
Температурная амплитуда рабочей температуры -10℃~+50℃
Ряд измерения температуры -20℃~+150℃, расширение и изготовление на заказ ряда измерения температуры поддержки
Точность измерения температуры ±3℃/±3% (примите более большое значение) @23℃±5℃; расстояние измерения температуры 1.5m
Региональное измерение температуры Поддержка любое измерение температуры зоны, вывела наружу значение зоны максимальное, минимальная величина и средняя величина
SDK Версия Windows/Линукса, достигает анализа видеопотока и серого цвета к преобразованию температуры
Электрический интерфейс
Внешний интерфейс соединитель 30pin_HOURS
Потребляемая мощность
Видео цифров
RS232-TTL/USB2.0
GPIO etc.
Сообщение RS232-TTL/USB2.0
Компонент расширения Доска VPC
Программное обеспечение ПК
ICC программное обеспечение Управление и видео-дисплей модуля
Электрическая система
Электропитание DC 3.3V±0.1V
Диссипация силы Номинальный: 0.70W/3.3V @23±3℃
Физические свойства
Соединители Внешняя модель соединителя: DF40C-30DP-0.4V (51), (Час-мужчина)
Сопрягая модель соединителя: DF40C (2,0) - 30DS-0.4V (51), (Час-женский)
Размер 21mm×21mm×12.8mm (включая объектив 3.2mm)
Вес 8.9g±0.5g (включая объектив 3.2mm)
Экологическая приспособляемостьь
Температура деятельности -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, не-конденсирующ
Удар & сопротивляемость при колебательном движении Удар: половинная волна синуса, 40g/11ms, 3 ось, направление 6
Вибрация: 5.35grms, ось 3
Аттестация ROHS2.0/REACH
Объектив
Опционный объектив 3.2mm/F1.1, HFOV: 55.6±2.8°; Покрытие: AR



Промышленные применения

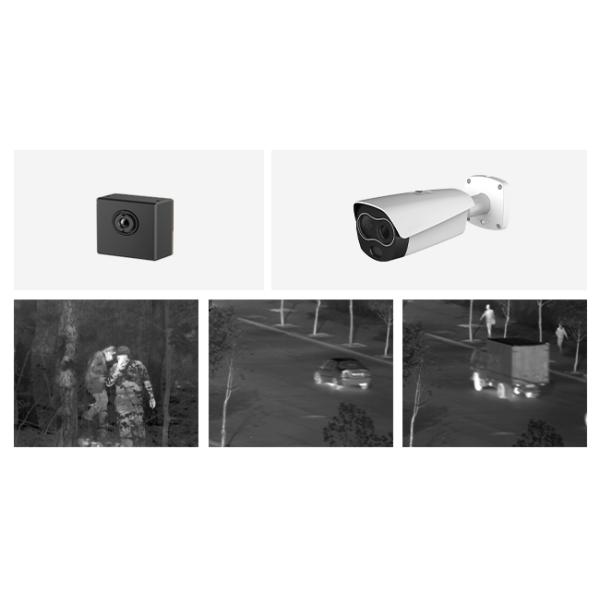

Модуль термического изображения iLC212 приложен к полю безопасности и контроль, соответствующее быть интегрированным в спрятанные камеру, цифровую фотокамеру, камеру купола, камеру коробки etc.



Uncooled модуль камеры слежения восходящего потока теплого воздуха LWIR 256x192/12μm


Наши преимущества



Uncooled модуль камеры слежения восходящего потока теплого воздуха LWIR 256x192/12μm





Ч.З.В.



1. Что ультракрасный датчик детектора/термического изображения?

Ультракрасные волны нельзя увидеть с человеческим глазом. Ультракрасный датчик детектора/термического изображения оптически-электрический прибор, который нужно прореагировать к инфракрасному излучению и тепловой энергии и преобразовать его в электрический сигнал и после этого вывел наружу видимые термальные изображения.



2. Что WLP?

WLP ссылается на пакет вафли ровный. Процесс выполнения упаковки глубокого вакуума сразу на всей вафле MEMS, тогда размечать и резать для того чтобы сделать одиночный ультракрасный датчик. Вместе с пакетом металла, керамический пакет, они 3 основных формата пакета uncooled ультракрасных детекторов.



3. Что преимущество WLP?

Детекторы инфракрасн WLP специально конструированы для того чтобы соотвествовать миниатюризации и низкой цены в применении ультракрасной технологии к рынку бытовой электроники. Глобальная сенсорная техника, с возможностью изготовления тома, теперь предлагает разнообразие WLP ультракрасные решения модуля для того чтобы поддержать больше новых применений появляющийся рынок.
