Течение одиночной фазы настоящего трансформатора КИЭКВТ1-36Н аппаратуры электронное совмещенные и трансформатор напряжения тока крытый

Продукты конструировали основание на стандартах ИЭК60044-8, ГБ/Т20840.8-2007&ИЭК60044-7, ГБ/Т20840.7-2007, и услуге по конструированию экстренныйого выпуска клиентов. Эта серия использованная катушка ЛПКТ&Роговски для того чтобы измерить течение в круге, рассекателе резистора проведения для того чтобы измерить напряжение тока. Установленный в любой свитчгеар с высоким напряженным напряжением тока под 10кВ, совместимым с электрической аппаратурой, цифровым измерением и защитным оборудованием, способным проводить многофункциональное как симультанность етк измерения, контроля, защиты и передачи данных.

Примечания: По требованию мы радостны предложить трансформаторы согласно другим стандартам или с нештатными техническими спецификациями.

Основной технический параметр

1, расклассифицированное основное напряжение тока: 35/√3кВ
2, расклассифицированное основное течение: 50-1500А
3, расклассифицированный вторичный выход:
ЭКТ: 4В (измерение), 200мВ (защита)
ЭВТ: 3.5/√3В, 3.25/√3В или 6.5/√3В

4. Расклассифицированная тягота: >10кΩ (ЭКТ). >1МΩ (ЭВТ)
5, расклассифицированный цифровой данное: 0кс2Д41 (измерение), 0кс01КФ (защита)
6, точность для замотки измерения: 0,2 (ЭКТ), 0,2 (ЭВТ)
7, точность для замотки защиты: 5ТПЭ (ЭКТ), 3П (ЭВТ)
8, расклассифицированная частота: 50Хз
9, расклассифицированный уровень изоляции: 40.5/95/200кВ
10, расклассифицированное течение короткого периода времени термальное: 50-200: 150Ипр, 300-1500А: 31.5кА/1С
11, расклассифицированный машинный ток: 50-200А: 375Ипр, 300-1500А: 80кА
12, температура окружающей среды: -5℃-40℃ (крытое)
13, окружающая влажность: ≤РХ95% (25℃)
14, высота: ≤ 2000м (нестандартная конструкция)
15, место установки: крытый

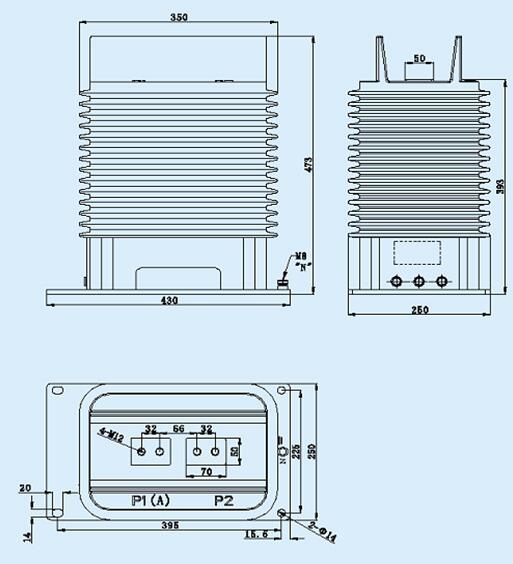

Чертеж плана
