Спецификации
Номер модели :
КИ-РКТ01
Место происхождения :
Китай
Количество минимального заказа :
1
Упаковывая детали :
Коробка/переклейка
Тип :
Вставляемый тип серия соединителя
Напряжение :
35kv
Описание

Мы изготовитель для вставляемого типа серии соединителя
1) наборы вставляемого прекращения 35кВ, 2# и 3#. Для ГИС.
2) втулки Плуг-ин 35кВ, 2# и 3#. Для ГИС.
3) 35кВ, вставляемый соединитель 2# для потенциального трансформатора. Для ГИС.

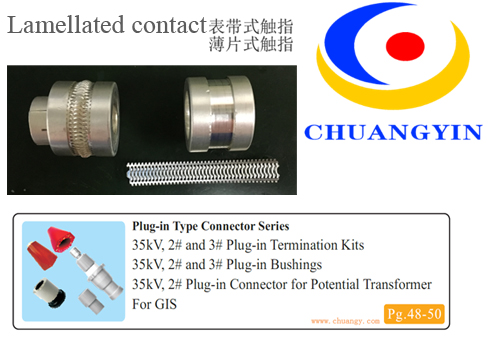

Вставляемый тип серия соединителя

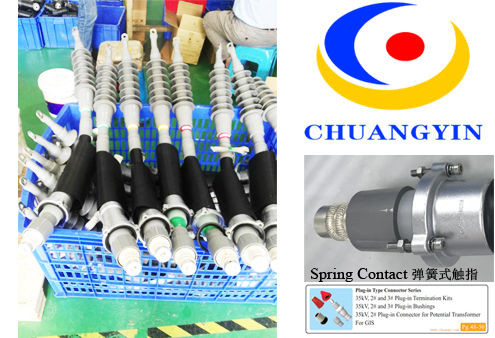

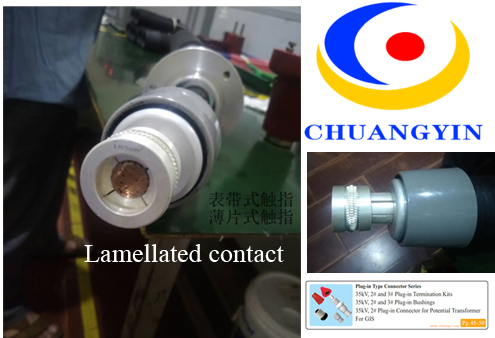

наборы вставляемого прекращения 35кВ, 2# и 3#

Применение:

Наборы вставляемого прекращения Чуангин® широко применимы для соединяясь кабелей к ГИС (Свитчгеар изолированному газом). Он конструирован для того чтобы сопрягать с полно защищаемой, изолируемой, и герметизируемой втулкой изолированной эпоксидной смолой. Без подрывать уплотнения между втулкой и ГИС во время установки, ремонтировать или обслуживание.

Интерфейс конструировал исполнить с типом 2 интерфейса ЭН 50180/ЭН 50181 #, 3# и ИЭК 60228, ИЭК 60502 етк.



Особенности:

Сделанный из силиконовой резины с высокой упругостью, доказательство погоды, устойчивость к старению

Полно защищенный

Использованный в крытом и на открытом воздухе

Компактный дизайн

испытанная фабрика 100%

В согласии с ИЭК 60228



Конструкция:

1. Втулка изолированная эпоксидной смолой

2. Запирать половины

3. Конус сброса стресса

4. Набор вставляемого прекращения

5. Весна давления крышки 6. защиты

7. Наземная проводка защитной оболочки кабеля 8.

9. Кабель



Технические данные:

Тип интерфейса 2# 3#
Класс напряжения тока 35 кВ 35 кВ
Расклассифицированное течение 800 а А 1250
Минута напряжения тока Витхстанд 5 АК 117 кВ 117 кВ
Минута напряжения тока Витхстанд 15 ДК 104 кВ 104 кВ
Частично разрядка 45 кВ, ПК ≤10 45 кВ, ПК ≤10
БИЛ 200 кВ 200 кВ
Поперечное сечение 50 до 240 мм2 50 до 630 мм2



Содержание набора:

Набор вставляемого прекращения запирая половины

Защитная оболочка кабеля крышки защиты

Заплетенный заземленный кабель КФС

Инструкция установки счищателей

Сертификат тавота силикона




35кВ 2# и 3# затыкают внутри соединитель набора прекращения еуромолд для ПТ




























35кВ 2# и 3# затыкают внутри соединитель набора прекращения еуромолд для ПТ




























35кВ 2# и 3# затыкают внутри соединитель набора прекращения еуромолд для ПТ




























35кВ 2# и 3# затыкают внутри соединитель набора прекращения еуромолд для ПТ































35кВ 2# и 3# затыкают внутри соединитель набора прекращения еуромолд для ПТ































Приказывая инструкции:

Продукт Номер детали Поперечное сечение (мм2) Диаметр над изоляцией (мм) Код
Вставляемое прекращение 2# КИС-КБН 2(01) до 35-50 50 30 - 32 А
КИС-КБН 2(01) до 35-70 70 32 - 33,4 Б
КИС-КБН 2(01) до 35-95 95 33.6 - 35,1 К
КИС-КБН 2(01) до 35-120 120 35 - 36,6 Д
КИС-КБН 2(01) до 35-150 150 36.4 - 38,1 Э
КИС-КБН 2(01) до 35-185 185 37.8 - 40 Ф
КИС-КБН 2(01) до 35-240 240 40 - 42 Г

Вставляемое прекращение 3#



 КИС-КБН 3(01) до 35-50 50 30 - 32 А
КИС-КБН 3(01) до 35-70 70 32 - 33,4 Б
КИС-КБН 3(01) до 35-95 95 33.6 - 35,1 К
КИС-КБН 3(01) до 35-120 120 35 - 36,6 Д
КИС-КБН 3(01) до 35-150 150 36.4 - 38,1 Э
КИС-КБН 3(01) до 35-185 185 37.8 - 40 Ф
КИС-КБН 3(01) до 35-240 240 40 - 42 Г
КИС-КБН 3(01) до 35-300 300 42.4 - 44,3 Х
КИС-КБН 3(01) до 35-400 400 45 - 47,4 И
КИС-КБН 3(01) до 35-500 500 48.4 - 50,3 Дж
КИС-КБН 3(01) до 35-630 630 52.4 - 54,3 К





Размеры:

Тип интерфейса 2# 3#
План Л1 (мм) 125 147,5
Л2 (мм) 140 216
Проводник φД (мм) 39 55
Установка Положение установки для Бушинг Φ1 (мм) 107 113
Номер отверстия н установки (ПК) 3 6
Положение установки для прекращения Φ2 (мм) 102 130
Номер отверстия н установки (ПК) 3 3



Технические данные:

Тип интерфейса 2# 3#
Класс напряжения тока 35 кВ 35 кВ
Максимальное напряжение тока системы (ум) 42 кВ 42 кВ
Расклассифицированное течение 800 а А 1250
Минута напряжения тока Витхстанд 5 АК 117 кВ 117 кВ
Частично разрядка 45 кВ, ПК ≤10 45 кВ, ПК ≤10
БИЛ 200 кВ 200 кВ



Приказывая инструкции:

Продукт Номер детали
Вставляемая втулка 2# КИС-НК-2
Вставляемая втулка 3# КИС-НК-3





Технические данные:

Деталь Параметры
Класс напряжения тока 35 кВ
Минута напряжения тока Витхстанд 5 АК 117 кВ
Минута напряжения тока Витхстанд 15 ДК 104 кВ
Частично разрядка 45 кВ, ПК ≤10
БИЛ 200 кВ



Содержание набора:

Вставляемый соединитель для потенциального трансформатора

Кольцо затвора

Запирать половины

Счищатели

Тавот силикона

Инструкция установки

Сертификат



Приказывая инструкции:

Продукт Номер детали
Вставляемый соединитель 2# для потенциального трансформатора КИС-НПТ 2(01) до 35


Незлое примечание:
Наш каталог продуктов фабрики как следовать:
И. трансформатор аппаратуры (тип эпоксидной смолы, упто72.5кВ)
и. течение ЛВ & МВ/трансформатор напряжения тока
ии. трансформатор разделенного ядра электронной аппаратуры Трансформер/ЛПИТ/Сенсор настоящий/катушка Роговски
иии. трансформатор разделенного ядра настоящий/катушка Роговски
ИИ. аксессуары кабеля (ЭПДМ, упто42кВ)
и. сепарабольный соединитель ИЭК/ИЭЭЭ
ии. система соединения шинопровода
иии. компоненты изоляции Свитчгеар
ив. холодные аксессуары кабеля сокращения
Спасибо!
