Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования
Спецификации
Номер модели :
КИ-ДЖМД-12В11
Место происхождения :
Китай
Количество минимального заказа :
1PC
Термины компенсации :
Л/К, ТТ, Д/А, Д/П
Способность поставкы :
3600000пкс/еар
Срок поставки :
3-8 дней
Упаковывая детали :
Плымоод
Номинальное напряжение :
6/9/12/24/48
Максимальное напряжение тока переключения :
250vac
Максимальное течение переключения :
100А
Продолжительность импульса действия :
50мС-240мС
Нагрузка контакта (сопротивление) :
60А 250ВАК
Относительная влажность :
РХ 40℃ 90%
Течение удара короткого периода времени :
3000А 10мс отсутствие синтера 6000А 10мс отсутствие взрыва
Описание

Запирающ на задвижку номер детали КИ-ДЖМД-12В11 реле 100А для чтения метра счетчика энергии комплекса системы автоматического переключите

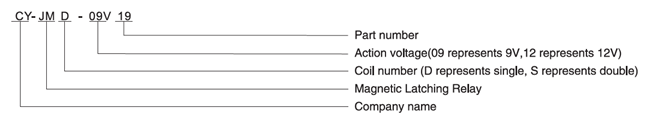

описание номера 1.Парт

Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования

2.Чарактер

Встреча к ИЭК62055-31-2005-УК2 УК3

Соотвествуйте магнитного поля анти--частоты и магнитного взаимодействия в национальной сети.

Согласно требованиям к РоХС

Большая сила переключения с мини телом

Сила большого стрентхоф магнитная запирая на задвижку, анти--удар вибрации

Привод ИМПа ульс, экономика расхода энергии и отсутствие поднимать жары

Постоянная магнитная прочность для того чтобы держать стабильность, и сохранять расход энергии

Небольшое контактное сопротивление, и меньшее само-потребление с надежной работой



3. Применение

Электронный счетчик энергии

Система автоматического чтения метра

Регулятор лампы

Сложный переключатель

Бытовая техника и автоматическая аппаратура регулирования



спецификация 4.Коил

Расклассифицированное напряжение тока Напряжение тока действия (ВДК) Максимальное напряжение тока катушки (в) Сопротивление катушки кс (1±10%) Ω Расклассифицированная сила
Определите катушку Удвойте катушку
6 4,8 12 24 12+12

Определите катушку 1.5В



Удвойте катушку 3В
9 7,2 18 54 27+27
12 9,6 24 96 48+48
24 19,2 48 384 192+192
48 38,4 96 1536 768+768



спецификация 5.Течникал

Тип контакта 1Б (1А) Сопротивление изоляции ≥1000МΩ (500ВДК)
Материал контакта АгСоО2 Диэлектрическая прочность Катушка--контакт ≥4000ВАК 1мин
Контакт--контакт ≥1800ВАК 1мин
Нагрузка контакта (сопротивление) 100А 250ВАК Время действия конец ≤20мС
открытый ≤20мС
Контактное сопротивление (мΩ) ≤2мΩ Продолжительность импульса действия 50мС-240мС
Максимальное напряжение тока переключения 250ВАК Жизнь (время) Электрическая жизнь (опс) 1кс 104 (круг)
Механическая жизнь (опс) 1кс 106 (круг)
Максимальное течение переключения 100А Максимальная частота действия 1200 опс/х
Максимальная сила переключения 25КВА Допуск вибрации 98м/с2
Течение удара короткого периода времени

3000А 10мс отсутствие синтера

6000А 10мс отсутствие взрыва

 Допуск удара 10-50Хз 1.0мм
Температура окружающей среды -40℃ к +70℃ Относительная влажность РХ 40℃ 90%

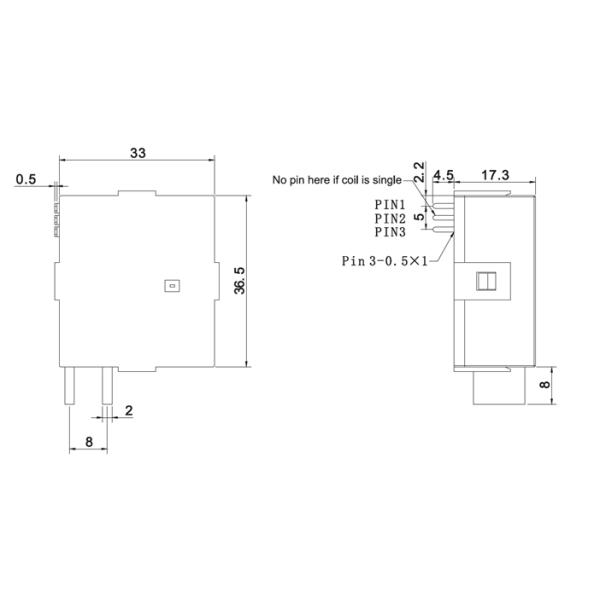

6.Дименсион

Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования

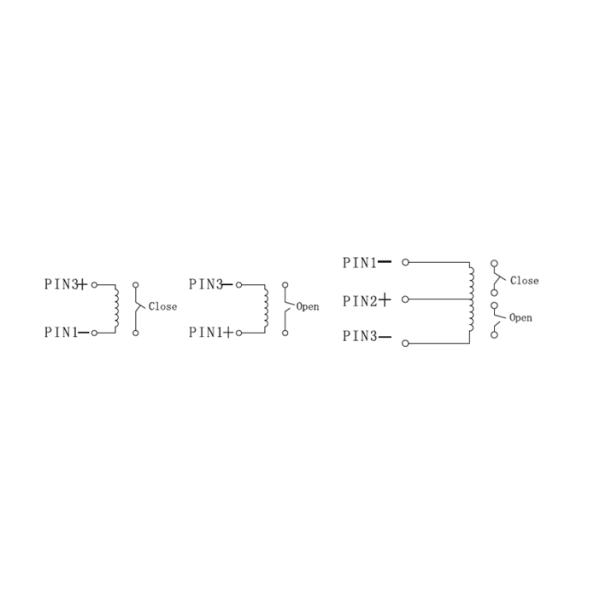

диаграмма 7.Виринг

Сложный переключатель запирая на задвижку реле 100А для счетчика энергии/автоматической аппаратуры регулирования

Примечания:

Чертеж не показывает допуск. Он подлежит внизу ряд:

≤1мм ±0.2

1-5мм ±0.3

≥5мм ±0.4



Выходной терминал внутри над чертежом для ссылки клиентов только. Размер и путь соединения выходного терминала можно кустомеризед.
