OMD-17.5, OMD-24
Надземный поляк установил основной измеряя блок

Этот тип измеряя коробки на открытом воздухе сухой трехфазный основной измеряя блок. Трансформатор среднего напряжения тока измеряя собран 3 однофазными совмещенными трансформаторами, каждый однофазный совмещенный трансформатор включает 1 набор катушки CT, 1 набора катушки VT и связь arrester молнии место налажена алициклического заключения бросать вакуума эпоксидной смолы (CEP) твердого. Она имеет превосходные проведение и hydrophobicity изоляции. Поверхность устойчива к корозии кислоты и алкалиа, загрязнению, и УЛЬТРАФИОЛЕТОВОМУ. Соответствующее для на открытом воздухе надземной линии установки и соединения к коммунальным системам энергоснабжения. Измеряя коробка оборудована с коробкой метра под основанием установки, повсюду дизайном анти--похищения напряжения тока интегрированным, быстрые установка, соответствующая для измерения измерять, течения и напряжения тока электрической энергии в городских и сельских линиях сети распределения силы оборудования с максимальным напряжением тока 24kV и ниже.

параметры 1.General:

2.Function и применение.

Надземный поляк установил основной измеряя блок исполняет с самыми последними применимыми индустриальными стандартами и местными и/или национальными электрическими регулировками (как IEC, IEEE (ANSI), КОНСЕРВНАЯ БАНКА, ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ), CEF). Он использован для трехфазных надземных управления измерения энергии энергосистемы и системы управления автоматизации распределительной сети. Основное бортовое измерение более точно, и потери электропитания линии можно эффектно измерить для уменьшения потерь.

особенности 3.Main

средний трансформатор напряжения тока 3.1.The измеряя блока составлен 3 однофазных совмещенных трансформаторов, который сохраняет космос установки. Коробка метра под основанием установки. Повсюду дизайн интегрированный напряжением тока анти--крадя можно установить сразу и convenientlyon поляк outdoors.

измеряя блок 3.2.The оборудован с коробкой метра и соединен к соединению трансформатора. Космос установки метра и модуля связи сдержан в коробке, и переключатель двери коробки метра, датчик близости, порт отлаживать данных, переключатель преобразования, и структура уплотнения замка сдержаны. Предотвратить похищение электричества.

тело коробки метра 3.3.The сделано из алюминия коррозиеустойчивого сплава или низкоуглеродистая сталь с такими же представлением и горяч-погружением гальванизировала, и герметизируя дизайн погодостоек, кислоты и алкалиы коррозионностойкий, и УЛЬТРАФИОЛЕТОВЫЙ устойчив;

3.4.The средним трансформатор совмещенный напряжением тока изолирован с заключением эпоксидной смолы твердым, поверхностью грязь-устойчиво, Ультрафиолетовый-устойчивый, имеет превосходные диэлектрические и механические свойства, никакое масло, никакие газ, и безуходный, соотвествующ безопасной работы и охраны окружающей среды.

3.5.The CT средним трансформатора совмещенного напряжением тока может быть установленными двойными коэффициентами трансформации, и удобно установить переключатель преобразования для изменения коэффициента трансформации. VT оборудован с анти--коротким дизайном предохранения от цепи и перегрузки для избежания горения и взрыва причиненных коротким замыканием и перегрузкой VT.

3,6 кабель для надземной линии был соединен с основным концом, и кабель соответствуя области и длины можно установить согласно требованиям к потребителя.

параметры 4.Technical.

Спецификации настоящего трансформатора

Спецификации трансформатора напряжения тока

Если параметр спросил превышает ряд вышеуказанной таблицы, его можно определить после переговоров с нашей компанией.

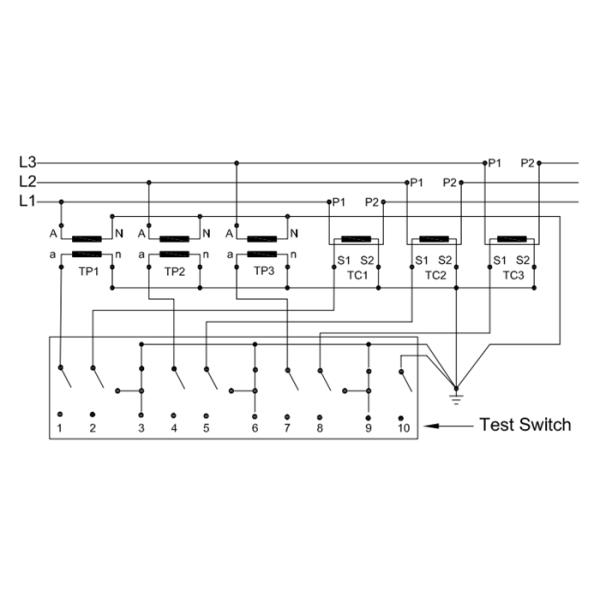

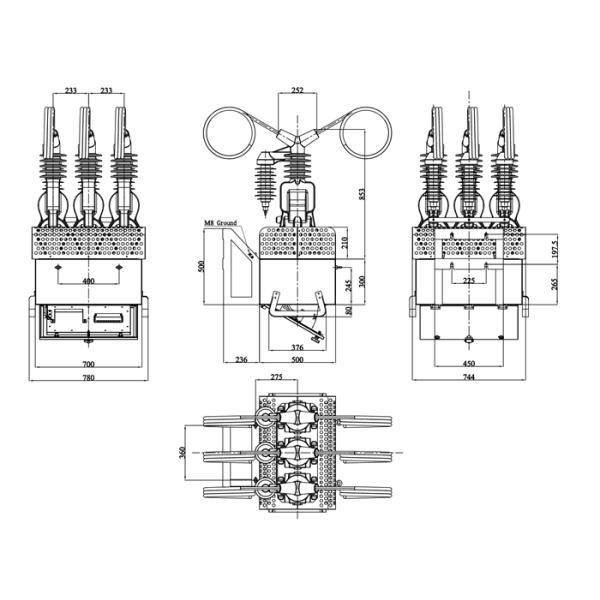

5.Dimensions и связывать проволокой схематическую диаграмму.

инструкции 6.Special.
Компания может конструировать и изготовить специально согласно особенным требованиям клиентов.
