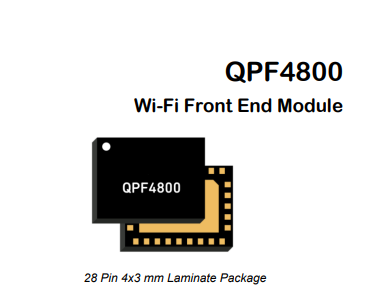

WIFI 6 Chip QPF4800TR13 RF Front End 5GHz Wi-Fi 6 Модуль фронтального конца

Продукт Описание

QPF4800 - это интегрированный модуль переднего конца с двойной полосой передач (FEM), предназначенный для систем Wi-Fi 6. Компактный форм-фактор и интегрированное соответствие минимизируют площадь макета в приложении.Производительность сосредоточена на оптимизации 2.4 ГГц и 5 ГГц ПА для 5 В напряжения питания, которое сохраняет энергопотребление при сохранении наивысшей линейной выходной мощности и лучшей пропускной способности.Путь приема совпадает с оптимальными технологиями для максимизации чувствительности Rx с помощью производительности показателя шума, которая является последовательной в более широком диапазоне условийЕще одна ключевая особенность - это широкий диапазон интегрированного детектора постоянного тока, который позволяет точно определять мощность при более низких мощностях.

QPF4800 включает в себя усилитель мощности 2,4 ГГц и 5 ГГц (PA), регулятор, два однополярных двухпередатчика (SP2T), диплексер и оборотные усилители низкого шума 2,4 ГГц и 5 ГГц (LNA).

Ключевые особенности

• 5150-5925 МГц & 2412 2484 МГц
• 5GHz POUT = +15dBm MCS11 HE80 -43dB Динамический EVM
• 5GHz POUT = +21dBm MCS9 VHT80 -35dB Динамическая EVM
• 5GHz POUT = +23dBm MCS0 HT20 Соответствие спектральной маски
• 2.4GHz POUT = +19dBm MCS11 HE40 -43dB Динамический EVM
• 2.4GHz POUT = +23dBm MCS8 HT40 -30dB Динамическая EVM
• 2.4GHz POUT = +25dBm MCS0 HT20 Соответствие спектральной маски
• Оптимизировано для работы +5,0В
• 5 ГГц 29 дБ и 2,4 ГГц 33 дБ Tx Gain
• 5 ГГц 2,6 дБ и 2,4 ГГц 2,5 дБ
• 14 дБ Rx Gain
• 5 ГГц 7.5 дБ и 2.4 ГГц 6.5 дБ Потеря обхода
• Интегрированный детектор мощности постоянного тока широкого диапазона

Заявления

• Точки доступа
• Беспроводные маршрутизаторы
• Жилые ворота
• Оборудование, предназначенное для обслуживания клиентов
• Интернет вещей

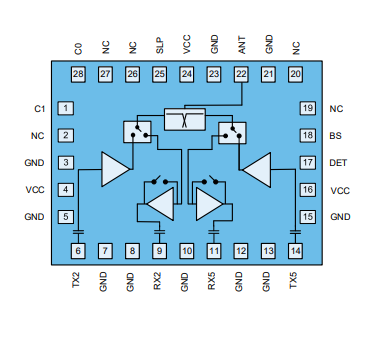

Диаграмма функциональных блоков
