250 фланца мотора 36V 4000rpm 57mm dc w форма безщеточного квадратная
250 фланца мотора 36V 4000rpm 57mm dc w форма безщеточного квадратная
Спецификации
Номер модели :
57BL100-340
Место происхождения :
Китай
Количество минимального заказа :
ПК 1
Условия оплаты :
T/T, западное соединение
Способность поставки :
2000pcs/week
Срок поставки :
25days
Упаковывая детали :
Коробка мультфильма
Имя :
Мотор Dc 57MM безщеточный
Расклассифицированное напряжение тока :
36VDC
Расклассифицированное течение :
9.3A
Расклассифицированная сила :
251W
Расклассифицированный вращающий момент :
0.6N.M
Пиковый вращающий момент :
1.8N.M
Проектная скорость :
4000rpm
Длина мотора :
102MM
Вес мотора :
1.1Kg
Тип :
Безщеточный мотор DC
Применение :
Поле машины ткани
Описание
Промышленный 57mm безщеточный квадрат фланца 36V 4000rpm мотора Dc формирует 250W
CO. Ltd. мехатроники Changzhou Jinsanshi расположено в городе Changzhou, провинции Цзянсу, Китае. Мы всесторонняя компания которая специализирует в произведении и исследовать моторы и водителей. Наши главные продукты включают гибридный мотор шага, и водителя шага, мотор сервопривода шага и водителя, интегрированный мотор сервопривода шага, линейный stepper мотор, зацепленный stepper мотор, stepper мотор с тормозом, безщеточный мотор dc. И мы всегда исследующ и развивающ новые продукты.

наши главные продукты:

гибридные stepper мотор и приводы

Безщеточный мотор и приводы DC

планетарная коробка передач

Мотор сервопривода AC

Мотор шпинделя

Линейный проводник и свои пары

Винт шарика и свои пары



Общая спецификация:

Деталь Спецификация
Тип Widing Звезда/перепад
Угол эффекта Холла угол electrice 120 градусов
Runout вала 0.025mm
Радиальная игра 0.02mm/50g
Осевой люфт 0.08mm/50g
Максимальная радиальная сила 75N/20mm от фланца
Максимальная осевая сила 15N
Класс изоляции Класс b
Класс IP IP 40
Диэлектрическая прочность 500VDC на одна минута
Сопротивление изоляции 100MΩmin 500VDC


Электрическая спецификация:



Модель Расклассифицированное напряжение тока Расклассифицированное течение Расклассифицированная сила Расклассифицированный вращающий момент Пиковый вращающий момент Проектная скорость Длина Масса
(VDC) (A) (W) (N.m) (N.m) (RPM) (mm) (kg)
57BL60-230 24 3,4 62 0,2 0,6 3000 60 0,65
57BL80-230 24 6,9 125 0,4 1,2 3000 81 0,85
57BL100-230 24 10,4 188 0,6 1,8 3000 102 1,1
57BL60-340 36 3,1 84 0,2 0,6 4000 60 0,65
57BL80-340 36 6,2 167 0,4 1,2 4000 81 0,85
57BL100-340 36 9,3 251 0,6 1,8 4000 102 1,1


Электрическое соединение:

Руководство нет. Цвет руководства Датчик руководства Функция Описание
1 Красный UL3266/28AWG VCC+5VDC ПОДАЧА НАПРЯЖЕНИЯ ДЛЯ ДАТЧИКОВ ЗАЛЫ
2 Черный GND СМОЛОТЫЙ ДЛЯ ДАТЧИКОВ ЗАЛЫ
3 Желтый цвет ЗАЛА A СИГНАЛ ЗАЛЫ A
4 Зеленый цвет ЗАЛА B СИГНАЛ ЗАЛЫ B
5 Синь UL3266/20AWG ЗАЛА C СИГНАЛ ЗАЛЫ C
1 Желтый цвет УЧАСТОК U УЧАСТОК U МОТОРА
2 Зеленый цвет УЧАСТОК V УЧАСТОК V МОТОРА
3 Синь УЧАСТОК W УЧАСТОК W МОТОРА



Монтажная схема:

250 фланца мотора 36V 4000rpm 57mm dc w форма безщеточного квадратная

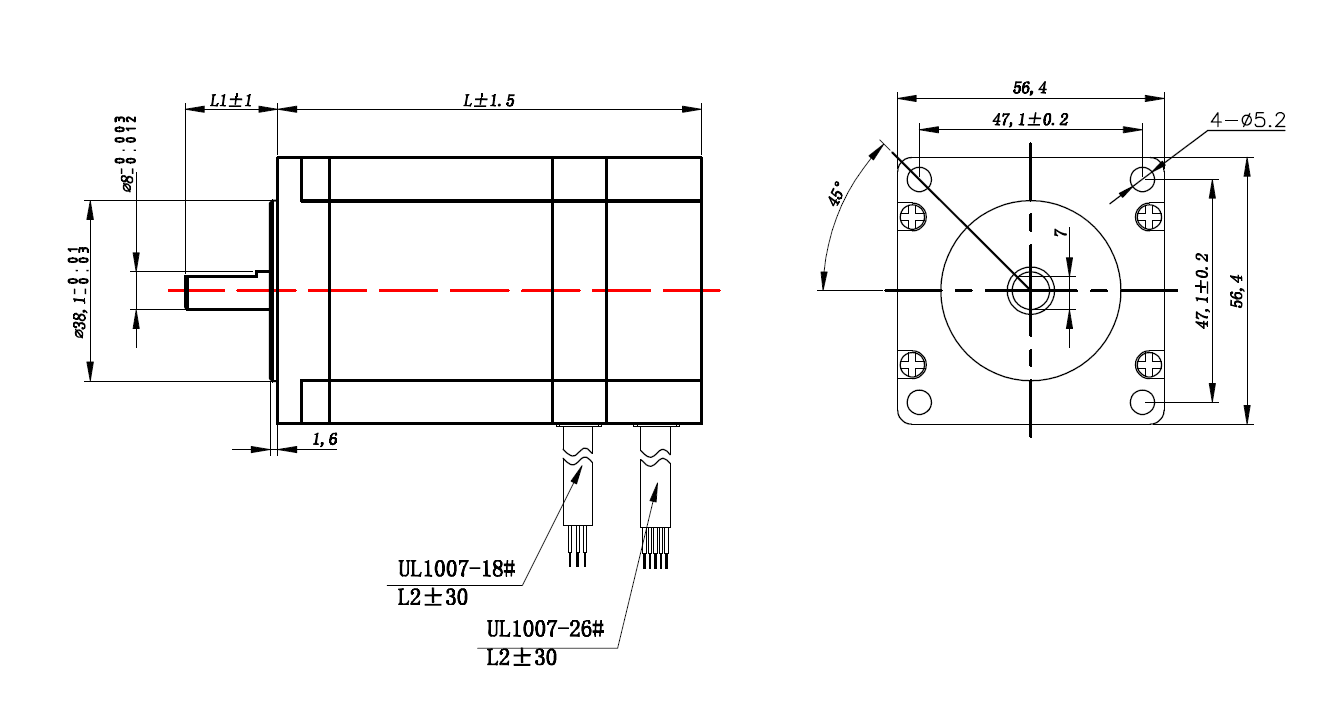

Размеры:

(Unit=mm)

250 фланца мотора 36V 4000rpm 57mm dc w форма безщеточного квадратная

250 фланца мотора 36V 4000rpm 57mm dc w форма безщеточного квадратная
