Регулятор 48v 440W 12-56VDC мотора Dc BLD 300 безщеточный
Регулятор 48v 440W 12-56VDC мотора Dc BLD 300 безщеточный
Спецификации
Номер модели :
BLD-300
Место происхождения :
КИТАЙ
Количество минимального заказа :
1PCS
Условия оплаты :
T/T, западное соединение, кредитная карточка, PayPal
Способность поставки :
30000pcs/month
Срок поставки :
1-15days
Упаковывая детали :
коробки
Имя :
безщеточный водитель dc
ряд напряжения тока :
12-56VDC
Соответствующий мотор :
сила ≤440W
Максимальная скорость :
20000RPM
расклассифицированное течение :
15A
размер :
143*80*33M
охлаждая метод :
Естественные охлаждать или принудительное охлаждение
Рабочая температура :
10-+50°
Температура окружающей среды :
90%RH
тремор :
5.7m/S2max
Описание

Безщеточный водитель 12-56VDC BLD-300 Suitful мотора Dc под мотором Dc 48V 440W







Особенности:

1, установка времени ускорения/торможения

2, установка номера поляка мотора

3, максимальная установка текущего объема производства

4, управление открытых/короткозамкнутого витка

5, удерживание вращающего момента мотора

6, рестарт

7, кариозные индикации aralam

8, внутренний потенциометр и управление скоростью RV

9, внешнее управление скоростью потенциометра

10, внешняя сетноая-аналогов singal регулировка скорости

11, управление скоростью частоты ИМПа ульс





Электрические параметры:

Параметр Минута Расклассифицированный Макс Блок
Угол Hall мотора 120°/240°
Ввод напряжения DC 12 48 56 V
Управлять текущим объемом производства - - 15
Применимая скорость мотора - - 20000 rpm
Напряжение тока сигнала Hall - - 5 V
Течение сигнала Hall 12     мамы
Внешний потенциометр   10k   Ω



Монтажная схема:

Регулятор 48v 440W 12-56VDC мотора Dc BLD 300 безщеточный



Сигнал Терминал Содержание
Выход
сигнал		 ALM Мотор или водитель контролируют выходной сигнал сигнала недостатка, который нормально 5V,
и уровень 0V когда недостаток происходит.
  СКОРОСТЬ Соответствие к скорости обработки мотора, соответствуя частота ИМПа ульс выход. С SPEED-OUT, скорость мотора можно высчитать.
Формула вычисления является следующим:
N (rpm) = (F/P) *60/3
F: Частота ИМПа ульс выхода (HZ); P: Логарифм ранга мотора; N: Скорость мотора
Например: поляк мотора 4
F=1sec/2ms=500Hz
N (rpm) = (500/4)*60/3=2500
Контроль
сигнал		 BRK Когда терминалы BRK и COM отключены или высокий уровень входной сигнал,
стопы тормоза мотора. Когда мотор замкнут накоротко или низкоуровнев, мотор бежит.
  EN Когда терминал EN отключен от терминала COM
или высокопоставленный входной сигнал входной сигнал, мотор останавливает медленно. Когда короткое замыкание
или использован низкоуровневый входной сигнал, мотор бежит.
  F/R Когда терминал F/R закорочен с терминалом COM или
высокопоставленный входной сигнал, мотор вращает вперед, и когда короткое замыкание или
использован низкоуровневый входной сигнал, мотор обращает.
  COM Общественный порт (уровень ссылки OV)
  SV ①входной сигнал частоты ИМПа ульс ③ входного сигнала аналогового сигнала внешнего ② потенциометра скорости внешний
  VCC Внешний интерфейс потенциометра
Сигнал Hall REF+ Электропитание сигнала Hall мотора DC безщеточное.
  HU Сигнал HU Hall мотора DC безщеточный.
  HV HV сигнала Hall мотора DC безщеточный.
  HW Сигнал HW Hall мотора DC безщеточный.
  REF Сигнал Hall мотора DC безщеточный заземлен.
Мотор
соединение		 U Участок мотора u DC безщеточный.
  V Участок мотора v DC безщеточный.
  W Участок w мотора DC безщеточный.
Сила
соединение		 DC Потребляемая мощность DC к отрицательному поляку.
  DC+ Потребляемая мощность DC положительна. (Ряд DC24V-DC52V напряжения тока)

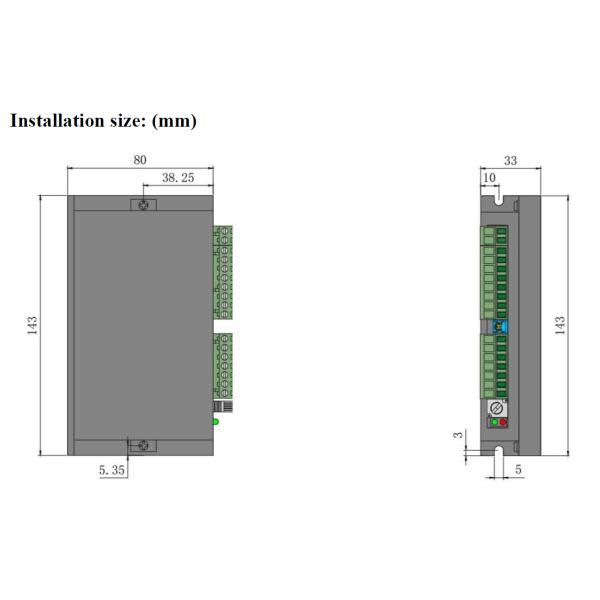

Размеры:

Регулятор 48v 440W 12-56VDC мотора Dc BLD 300 безщеточный
