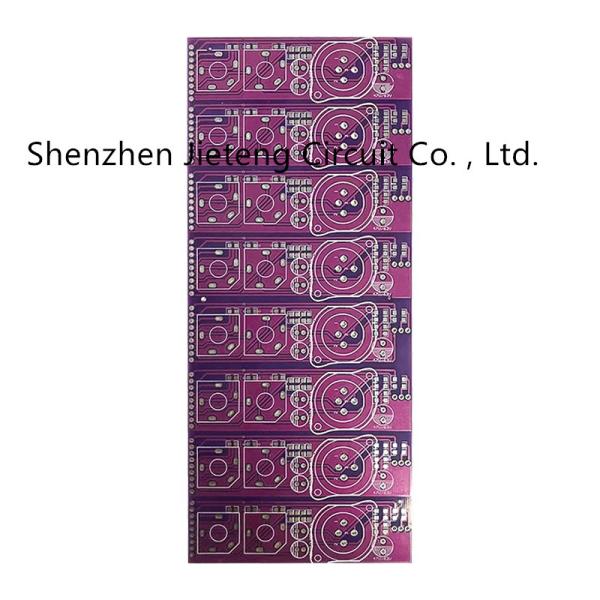

Обслуживания толстая медная PCBA собрания FR4 монтажная плата материнской платы разнослоистого SMT
Обслуживания толстая медная PCBA собрания FR4 монтажная плата материнской платы разнослоистого SMT
Спецификации
Номер модели :
pcba
Место происхождения :
Гуандун, Китай
Количество минимального заказа :
Могущий быть предметом переговоров
Условия оплаты :
Могущий быть предметом переговоров
способность поставки :
200000 шт./шт. в месяц
Срок поставки :
3-8 доставка дней
Упаковывая детали :
1. по просьба покупателя; 2. внутренний, пакет вакуума; 3. наружная, стандартная коробка экспорта
Применимые компоненты :
0805
Применение :
Электронное устройство
Использование :
Продукция Qty СИД SMT большая
Вес :
approx.270KGS
Описание

Обработка продукции медной плиты монтажной платы дизайна FR4 программы развития PCBA разнослоистая толстая

Необходимые детали
Номер модели:
PCB
Тип:
Разнослоистый pcb
Место происхождения:
Гуандун, Китай
Фирменное наименование:
JIETENG
Количество слоев:
2 слоя 4 слоя
Основное вещество:
FR-4, FR-4
Медная толщина:
минута 1/2 oz; 12 oz максимальный
Толщина доски:
0.2mm-6mm (8mil-126mil)
Минимальн Отверстие Размер:
0.1mm (4mil)
Минимальная линия ширина:
0.075mm (3mil)
Минимальный интервал между строками:
0.1mm (4mil)
Поверхностная отделка:
HASL/HASL неэтилированное, OSP, ENIG, плакировка золота
Размер доски:
все
Название продукта:
Доска регулятора pcb OEM для доски гитары/PCB басовых педалей пустой
Обслуживание:
Универсальное обслуживание
Цвет маски припоя:
Black.Red.Yellow.White.Blue.Green
Материал:
FR4 /aluminum/FR-4 CTI300

Емкость изготовления PCB
Деталь Спецификация
Материал FR-4, FR1, FR2; CEM-1, CEM-3, Rogers, тефлон, Arlon, алюминиевое основание, медные основание, керамический, посуда, etc.
Примечания Высокий Tg CCL доступен (Tg>=170℃)
Толщина доски финиша 0,2 mm-6.00mm (8mil-126mil)
Поверхностный финиш Палец золота (>=0.13um), золото погружения (0.025-0075um), покрывая золото (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um)
Форма Трасса, пунш, V-отрезок, скашивает
Поверхностное покрытие Маска припоя (черный, зеленый, белый, красный, голубой, thickness>=12um, блок, BGA)
Silkscreen (черный, желтый, белый)
Способн-маска корки (красный, голубой, thickness>=300um)
Минимальное ядр 0.075mm (3mil)
Медная толщина минута 1/2 oz; 12oz максимальное
Минимальные ширина & интервал между строками трассировки 0.075mm/0.075mm (3mil/3mil)
Минимальный диаметр отверстия для сверлить CNC 0.1mm (4mil)
Минимальный диаметр отверстия для пробивать 0.6mm (35mil)
Самый большой размер панели 610mm * 508mm
Положение отверстия сверлить CNC +/-0.075mm (3mil)
Ширина проводника (w) +/-0.05mm (2mil) или +/--20% оригинала
Диаметр отверстия (h) PTHL: +/-0.075mm (3mil)
Не PTHL: +/-0.05mm (2mil)
Допуск плана трасса CNC +/-0.1mm (4mil)
Искривление & извив 0,70%
Сопротивление изоляции 10Kohm-20Mohm
Проводимость <50ohm>
Напряжение тока теста 10-300V
Размер панели 110 x 100mm (минута)
660 x 600mm (максимальный)
misregistration Сло-слоя 4 слоя: 0.15mm (6mil) максимальное
6 слоев: 0.25mm (10mil) максимальное
Минимальное дистанционирование между краем отверстия к картине сетей внутреннего слоя 0.25mm (10mil)
Минимальное дистанционирование между планом доски к картине сетей внутреннего слоя 0.25mm (10mil)
Допуск толщины доски

4 слоя: +/-0.13mm (5mil)
