Высокая точность KFA310 мини-релезащитный тестер многофункциональный
Высокая точность KFA310 мини-релезащитный тестер многофункциональный
Спецификации
Номер модели :
KFA310
Место происхождения :
Китай
Минимальное количество заказа :
1 SET
Условия оплаты :
T/T, L/C
Время доставки :
15 рабочих дней
Способность к поставкам :
100 комплектов/месяц
Описание

Революционный, мощный, высокоточный, многофункциональный, мини-тестер реле

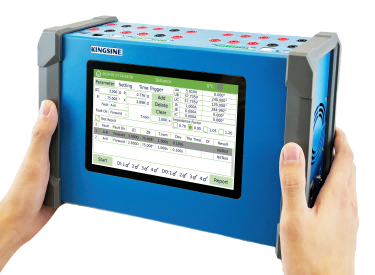

KFA310 был разработан с компактным интерьером, похожим по размеру на iPad, работающим от батарей. Он весит всего 3,7 кг и предлагает 4x300 В и 3x20 А выходов, его максимальный ток может достигать 50 А, выходная мощность достигает 130 ВА.


Основное внимание уделяется техническому обслуживанию и Испытание распределительных и защитных устройств среднего и низкого напряжения в неэлектрифицированных средах.

Описание

Высокая точность KFA310 мини-релезащитный тестер многофункциональный

1. Самый маленький в мире тестер реле с 7,0-дюймовым сенсорным экраном LED, который легко носить с собой.размер айпада,3,7 кг, высокий ток до50А, высокая точность, можетнепрерывный выход с 3x10Aусловия.
2. Чрезвычайно простая конструкция внутренней структуры, гарантирующая высокое качество и надежность.
3. Инновационный«Подключи и работай»Технология позволяет сделать послепродажное обслуживание очень простым и эффективным в течение 20 рабочих дней.
4. Основные функции
▪ Тест переменного/постоянного тока, линейное изменение, последовательность состояний, гармоники, расстояние, перегрузка по току
▪Тест осцилляций: используется для настройки тестирования симуляции формы волны наложенных колебаний.
▪Частотный тест (df/dt, ROCOF)
▪3-фазный стандартный источник питания
▪Калибровка счетчика энергии
▪Синхронный тест двух устройств(до 6 каналов тока для дифференциального теста)
▪8 каналов низкоуровневых выходов(0 - 8 В среднеквадратичного значения)
5.Высокая точность выходного сигнала, может использоваться в качестве стандартного источника.

Ключевые моменты

Преимущества инновационного послепродажного обслуживания «Plug and Play»:

▪ Простая конструкция, даже новички могут выполнить самостоятельную установку.

▪ Сокращение послепродажных расходов.

▪ Сокращение времени послепродажного обслуживания.

▪ Цель: завершить послепродажное обслуживание в течение 20 рабочих дней.

Портативный мини-тестер реле KFA310, который использует инновационную технологию, модульную конструкцию и простую внутреннюю структуру, обеспечивает более высокий уровень качества продукции и обеспечивает гарантию трехлетней гарантии. Кроме того, он также способствует достижению цели качества 15-летнего срока службы продукта. Для послепродажного обслуживания требуется только замена модуля, и нет необходимости в калибровке точности после замены модуля. После завершения сборки его можно использовать напрямую, действительно достигая "Plug and Play".

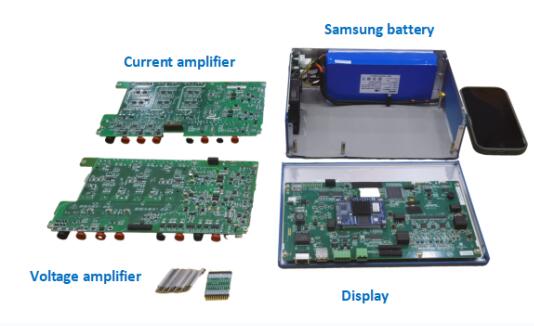

Публичное раскрытие информации, внутренняя структура визуализируется так, как показано на следующей диаграмме:

Высокая точность KFA310 мини-релезащитный тестер многофункциональный

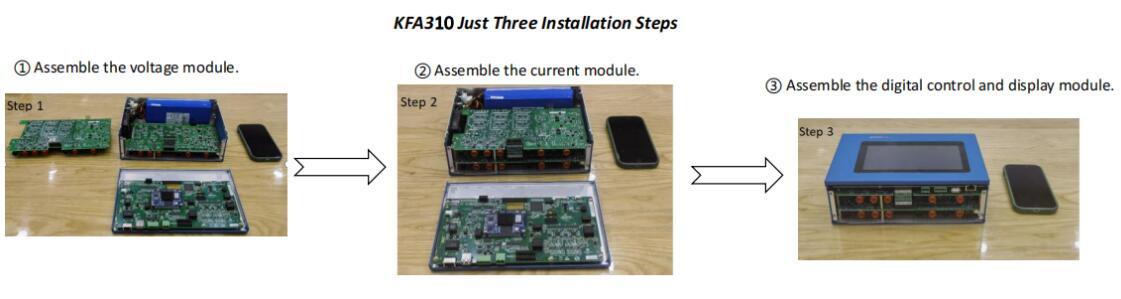

Этапы установки:

Высокая точность KFA310 мини-релезащитный тестер многофункциональный


Технические характеристики

Выходы переменного напряжения


Выходной диапазон и мощность

4×300 В переменного тока (LN)

 22,5 ВА макс. каждая при 300 В
21 ВА макс. каждая при 200 В
12,5 ВА макс. каждый при 100 В
7 ВА макс. каждый при 63,5 В
6,65 ВА макс. каждый при 57,7 В
1,1 ВА макс. каждый при 10 В
Точность <0,015%Rd+0,005%Rg Тип.
<0,02%Rd+0,03%Rg Гуар.
Разрешение 0,001В
Смещение постоянного тока <5 мВ Тип.
<60мВ Гуар
Искажение <0,05%Тип. / <0,1% Гуар.
Реакция на подъем/спуск <100мкс
Выходы постоянного напряжения
Источники каналов 4
Диапазон выходного напряжения постоянного тока 0~300 В (Н)
Выходная мощность постоянного напряжения 22,5 Вт макс.
Точность постоянного напряжения <0,03%Rd+0,01Rg Тип.
<0,04%Rd+0,06Rg Гуар.
Реакция на подъем/спуск <100мкс
Разрешение 1мВ
Выходы переменного тока
Источники каналов 3
Диапазон выходного переменного тока 0~10A, LN / (может быть опционально 0~20A)
0~20A, LL-N / (может быть опционально 0~40A)
0~30A, LLL-N / (может быть опционально 0~50A)
Выходная мощность переменного тока (макс.) 75 ВА макс. для 10 А LN
130 ВА макс. для 20 А LN/LLL-N
Точность выходного переменного тока <0,015%Rd+0,01%Rg Тип.
<0,02%Rd+0,03%Rg Гуар.
Смещение постоянного тока <1 мА тип.
<2мА гуар
Искажение <0,05%Тип. / <0,1% Гуар.
Реакция на подъем/спуск <100мкс
Разрешение 1мА
Выходы постоянного тока
Источники каналов 1
Диапазон выходного постоянного тока 0~10А, НН
Выходная мощность постоянного тока 138 Вт
Точность постоянного тока <0,03%Rd+0,01Rg Тип.
<0,04%Rd+0,06Rg Гуар.
Разрешение 1мА
Частота переменного тока
диапазон синусоидальных сигналов Постоянный ток ~ 1000 Гц, переходный процесс 3000 Гц
Точность выходных данных ±5 частей на миллион
Разрешение 0,001 Гц
Фаза
Диапазон выходных данных -360°~360°
Точность выходного сигнала 50 Гц ±0,1° Тип. / <0,2° Гарант.
Разрешение 0,001°
Вспомогательный источник постоянного тока
Диапазон выходных данных 12~350В
Выходная мощность 40 Вт макс.
Точность <1%
Двоичный ввод и точность времени
Двоичный входной логарифм 4 пары
Режим триггера Попробуйте/Влажный контакт
Диапазон входного напряжения 0 В～300 В постоянного тока
Точность определения времени < ±1 мс @ 0,001~1 с,
< ±0,1% @ >1с
Временное разрешение 36us
Максимальный лимит времени бесконечность
Двоичный вывод (Fast eSSR)
Двоичные выходные пары 4 пары
Имитация автоматического выключателя Может быть определен как открытый или закрытый статус
Отключающая способность переменного тока Vмакс:250В(перем. ток)/ Iмакс:0,5А
Отключающая способность постоянного тока Vмакс:250В(постоянный ток)/ Iмакс:0,5А
Время отклика <100мкс
Контактная производительность Откройте выход сухого контакта с помощью оптронного реле, сопротивление включения ≤50 Ом, а выдерживаемое напряжение отключения ≥DC300 В
Синхронизация времени (Точность времени)
GPS/BD Да, 5us
IRIG-B Да, 5us
Источник питания
Номинальная мощность источника питания 100~240 В переменного тока, 1 фаза
Включить входное напряжение 85В～265В (переменный ток);
127В～350В(постоянный ток)
Номинальная входная частота 50 Гц/60 Гц
Включить входную частоту 47 Гц ~ 63 Гц
Аккумулятор
Встроенная батарея 97WH
Время зарядки (0-80%) 2ч
Время зарядки (0-100%) 4ч
Интерфейсный порт
RJ45 Ethernet 1 порт, 10/100M
USB USB3.0 х 1
Wi-Fi Необязательный
Bluetooth Необязательный
Операционный контроль
Сенсорный экран и управление хостом Да, 7,0-дюймовый ЖК-дисплей
Базовое программное обеспечение для ПК Необязательный
Расширенное программное обеспечение для ПК Необязательный
Другая информация
Масса 3,7 кг
Размеры (Ш x Г x В) 288x185x95 (мм)
Низкоуровневые выходы (опционально)
Количество выходов 8
Диапазон настройки 0~8 В ср.кв.
Макс. выходной ток Номинальный ток 2 мА, 10 мА кратковременно макс.
Точность (0,01~0,8 Вср.кв.):
<0,05% Тип. / <0,1% Гуар.
(0,8~8 В ср.кв.):
<0,02% Тип. / <0,05% Гуар.
Разрешение 250 мкВ
Искажение (THD+N) < 0,05% Тип. / <0,1% Гуар.
Интерфейс подключения Терминал Феникса
Калибровка счетчика энергии (опционально)
Использование датчика Механические счетчики / Электронные счетчики
Выход датчика Высокий уровень:>4,5 В, низкий уровень:<0,2 В
Импульсный вход 1 порт входного импульса, допустим только высокий уровень 5 В постоянного тока.
Диапазон импульсов Входной импульс 500 кГц Макс.
Импульсный выход 1 транзисторный выход, открытый коллектор, 5 В пост. тока/5 мА

Необязательный

Элемент Стандарт Необязательный
Выходной ток 3×10А Обновление до 3×20А
Wi-Fi - Дополнительная поддержка
Bluetooth - Дополнительная поддержка
Низкоуровневый выход - Дополнительная поддержка
Калибровка счетчика энергии - Дополнительная поддержка
Базовое программное обеспечение для ПК - Дополнительная поддержка
Расширенное программное обеспечение для ПК - Дополнительная поддержка
