Криогенный шариковый клапан, обслуживание LCB LC9 LF2 LF9 CF8 CF8M F304 F316 низкой температуры

Криогенные шариковые клапаны использованы в заводах воздушной сепарации, хранении ДОЛГОТЫ, распределении и транспорте, космическом, петрохимическом и медицинские промышленности. Под весьма - низким температурам и в самом жестком окружающих сред, криогенные шариковые клапаны нужно последовательно показать высокую емкость подачи, плотное выключение, выход по энергии и длинную свободную от обслуживани жизнь.

Конструктивные особенности:

Необходимы, что управля эти клапаны для предложения уверенных тарифов утечки. Клапаны которые порекомендованы, что используют под -50 ⁰ c конструированы с выдвинутым bonnet который отделяет оператора и уплотнения стержня от холодной температуры.

Когда клапан на закрытой позиции, жидкость низкой температуры поглощенная в средней полости клапана подлежит газифицирование в случае анормалного повышения температуры, причиняющ быстрый подъем объемного расширения и давления внутри полости, которая смогла привести к повреждению клапана и строгой аварии. Шариковый клапан Kolink криогенный конструированные однонаправленные с отверстиями сброса как в слоте стержня, так и в стороне в верхней части потока шарика, предотвращая поднимая давление от быть поглощенным в клапане. Каждый клапан отмечен со стрелкой направления подачи для предотвращения неправильной установки.

Уплотнение и подшипник стержня основные расположены около пакуя конца выдвинутого стержня для того чтобы держать эти части от низких температур и обеспечивать дизайн стержня доказательства обдува. В реальном маштабе времени-нагруженная упаковка стержня которая снабжает само-регулировку упаковка стержня включена вверху расширение. Клапаны специально очищены для того чтобы извлечь все тавот и масла который могут прореагировать со средствами массовой информации обслуживания.

Криогенные шариковые клапаны доступны в плавать или установленный trunnion шарике и в дизайне сторон-входа или тела верхн-входа. Материалы места и набивки конструированы и выбраны для того чтобы соотвествовать самые требовательные нормы утечки и беглого излучения. Тело клапана сделанное из различных материалов соответствующее для различной различной температуры. С местами и уплотнениями высокой плотности повсюду, шариковый клапан Kolink криогенный может работать под -196°C.

Материальный выбор:

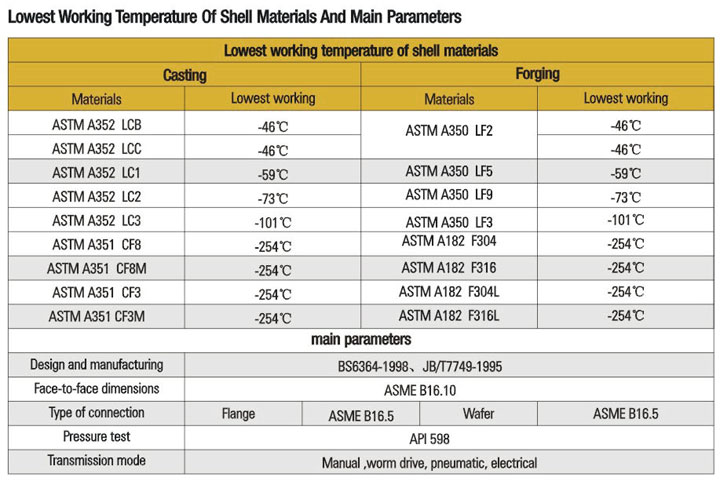

Общая сталь показывает холодную хрупкость под низкой температурой. Критическое выбрать материалы тела для того чтобы одеть работая температура клапана. См. следующая таблица для самой низкой работая температуры материалов тела. Материалы низкой температуры подвергнутся к тесту удара низкой температуры согласно стандартным требованиям.

Для клапанов с работая температурой более низкой чем -100℃, тело, bonnet и стержень, шарик и место необходимы криогенной обработки после грубый подвергать механической обработке, и упаковка, набивка, болт и гайка также будут сделаны из материалов соответствующих для низкого температурного условия.

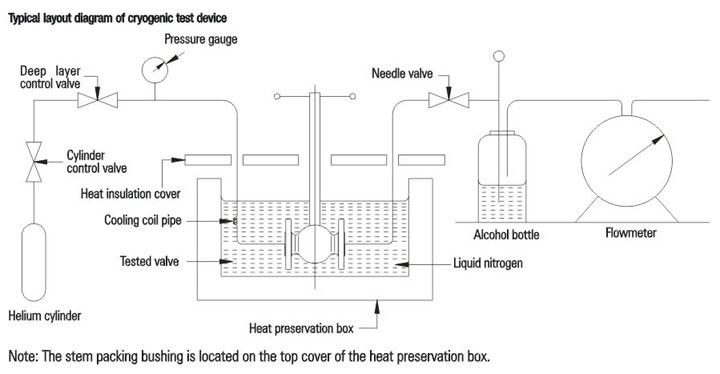

Согласно требованиям к контракта, криогенный тест можно унести для того чтобы испытать работая вращающий момент, герметизируя характеристику рабочое и другие индексы под низкой температурой.

Структурный дизайн и подвергая механической обработке и изготовляя особенности

Особенности криогенных шариковых клапанов:

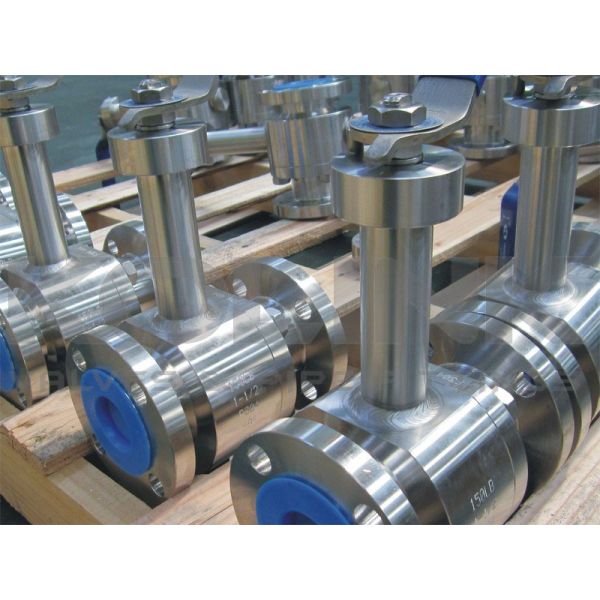

Выдвинутый bonnet

Отверстия сброса на стержне и шарике

Однонаправленная подача

Отверстия сброса в стержне и шарике для отпуска давления

В реальном маштабе времени-нагруженная упаковка стержня

Обсальте деятельность

Варианты низкой температуры материальные
Сейф огня к API 607
Антистатическое устройство
стержень Анти--обдува

Деятельность или привод шестерни доступные

Опционное низкое излучение пакуя согласно ISO 15848

Применимые стандарты криогенных шариковых клапанов:
) дизайн & изготовление: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Огн-безопасный: API 607, API 6FA
c) лицом к лицу: API B16.10, API 6D, EN 558, DIN 3202
соединение конца d): ASME B16.5, EN 1092, JIS B2220, ASME B16.25
тест и осмотр e): API 6D, EN 12266, API 598
