Класс шарикового клапана литой стали плавая служить фланцем 150-600 Огн-безопасный API 607

Плавая шариковые клапаны предлагают быструю деятельность квартал-поворота, визуальную индикацию положения клапана, прямую непрекращающийся подачу и компактный размер. Плавая шарик терпится 2 местами клапана, одним на в верхней части потока и другим на идущей дальше по потоку стороне клапана. Давление в верхней части потока нажимает шарик к идущему дальше по потоку кольцу места, обжимая место для того чтобы отключить жидкость, гарантируя пузыр-плотное запечатывание. Полные бурят дизайн уменьшают падение давления через клапан пока увеличивающ возможность подачи для обслуживаний генеральной линии.

Плавая шариковый клапан главным образом использован в воде, маслах, природном газе, химических растворителях, кислотах, etc. с плотным выключением и никаком обслуживании. Должный к оценкам низкого давления и небольшим размерам, вращающий момент для открытия или для того чтобы закрыть клапана небольшая следовательно главным образом ручная операция приложен.

Конструктивные особенности:

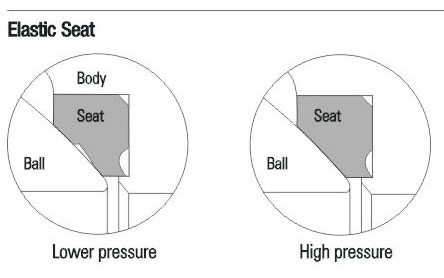

1. Особенный дизайн места
Плавая шариковый клапан нормально конструирован с гибким местом. Когда среднее давление низко, площадь контакта между местом и шариком более небольшая, который формирует более высокое давление на площади контакта обеспечить надежное запечатывание. Когда среднее давление получает более высоко, площадь контакта места и шарика будет больше вместе с упругой деформацией места, так как место смогло вытерпеть более высокую среднюю тягу без быть поврежденным.

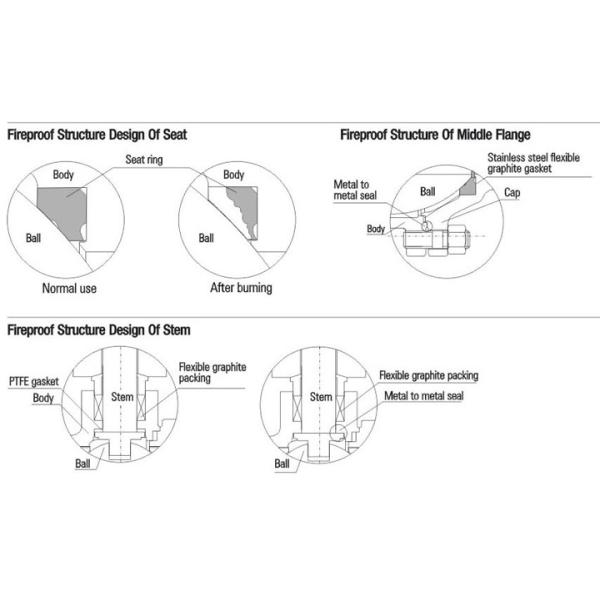

2. Огн-безопасный дизайн
В случае если огонь случайно происходит в трубе и клапане, кольцо места сделанное из PTFE или других неметаллических материалов смогло сгореться вниз под высокой температурой, причиняя массивную утечку к клапану. Огн-безопасный дизайн места дизайн меры предосторожности между шариком и местом. После того как место клапана сгорится прочь, среднее давление нажимало бы шарик непрерывно к идущему дальше по потоку уплотнению металла для того чтобы сформировать вспомогательное запечатывание металл-к-металла, которое смогло эффектно уменьшить утечку клапана. К тому же, среднее набивка запечатывания фланца сделано из набивки спирал-раны металла, которое смогло также обеспечить герметизировать под высокой температурой. Огн-безопасный дизайн шариковых клапанов KOLINK одобрен согласно с API 607.

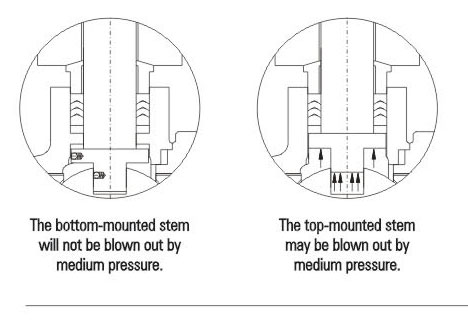

3. Обдув-защитный и герметизировать стержня
Стержень подвергается механической обработке с объединенным воротником на своем нижнем конце, и он установлен от полости клапана внутренней, так, что стержень будет прегражен шеей клапана и не был бы дунут вне средством даже под анормалным давлени-поднимая состоянием в полости клапана. К тому же, избежать утечки после того как упаковка стержня сгорится вниз в случае огня, толкнутая шайба между плечом стержня и сообщение с корпусом сформировали бы положительное запечатывание. Герметизируя сила увеличила бы с увеличением среднего давления, обеспечить надежный стержень герметизируя под различным давлением, предотвращая утечку и избегая распространять аварии.

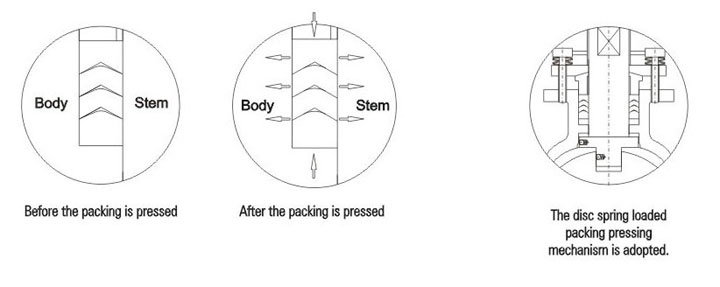

4. Упаковка шеврона.

Упаковка шеврона смогла эффектно отрегулировать герметизируя давление против среднего давления на зоне железы, и делает запечатывание стержня пакуя надежный.

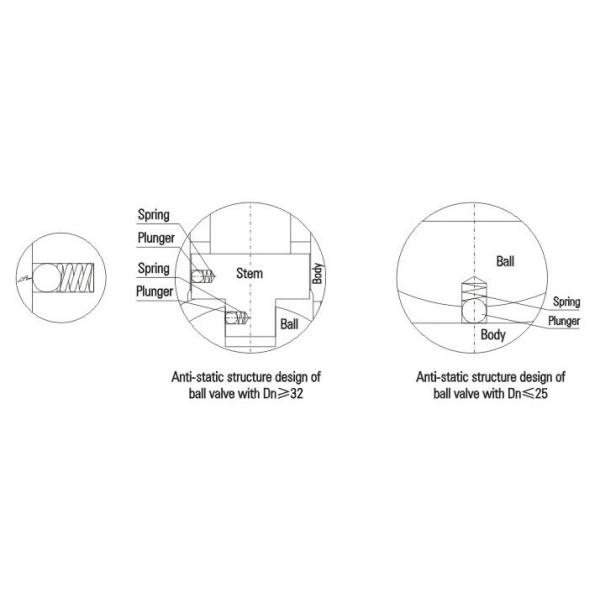

5. Противостатическая структура
Шариковый клапан обеспечен с противостатическими приборами и смог сформировать статический канал между шариком и телом через стержень, к разрядке статическое электричество построенный вверх по должному к трению во время деятельности клапана, к через трубопроводу, избегая огня или взрыва который могут быть причинены электрической искрой и обеспечением безопасности системы.

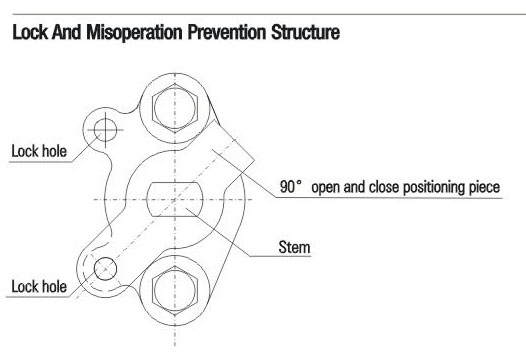

6. Запирающее устройство клапана
Ручной шариковый клапан смог запереться в положении когда он полн-открыт или полн-закрыт. Располагая часть с запирать отверстие конструирована для избежания misoperation клапана, и она смогла также предотвратить отверстие или заключение клапана случайно причиненные вибрацией трубопровода или другими непрогнозируемыми факторами. Она эффективна особенно для огнеопасного и взрывно масла, химических и медицинских трубопроводов или трубопровода поля.

Furthermore, голова стержня который установлен с ключем принимает удвоенный дизайн. Когда клапан открыт, ключ клапана параллельн к трубопроводу, и когда клапан полно закрыт, ключ перпендикулярн к трубопроводу, так, что полностью открытые и закрытые индикации клапана будут безошибочный.

Особенности плавая шариковых клапанов:
Тип плавая шарика
Разделите тело, вход конца
2-Piece или тело 3 частей

Полный порт с небольшим акустическим омическим сопротивлением
Сейф огня к API 607
Противостатический дизайн
стержень Анти--обдува

Деятельность или привод шестерни доступные

Опционная весна - нагруженный паковать

Опционным дизайн усаженный металлом

Опционное низкое излучение пакуя согласно ISO 15848

Применимые стандарты плавая шариковых клапанов:
) дизайн & изготовление: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Огн-безопасный: API 607, API 6FA
c) лицом к лицу: API B16.10, API 6D, EN 558, DIN 3202
соединение конца d): ASME B16.5, EN 1092, JIS B2220, ASME B16.25
тест и осмотр e): API 6D, EN 12266, API 598
