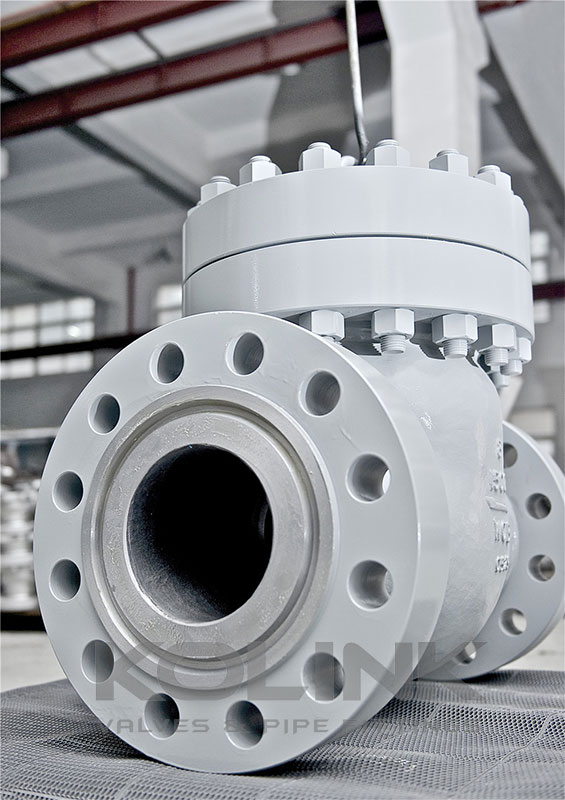

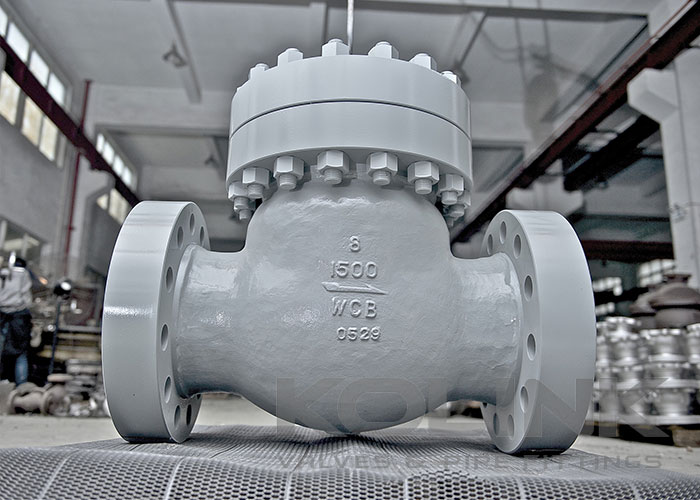

Высокий язычок качания задерживающего клапана давления для горизонтальной подачи

Задерживающие клапаны качания самый общий и самый лучший задерживающий клапан для общецелевой пользы. всех дизайнов задерживающего клапана, эти клапаны производят самое низкое падение давления, при сравнении с других задерживающих клапанов одинакового размера. Они отличают простым дизайном который легок для поддержания.
Функции задерживающего клапана качания путем позволять гидродинамическим силам двинуть диск от закрытой позиции к полностью открытой вакансии в широком движении дуги против шарнир-стопа внутрь тела клапана. Должный к весу и положению центра тяжести собрания диска и качани-руки, клапан возвратит в закрытую позицию должен пропустить для того чтобы стать прерванным или обращенным. Внешние противовесы установили на шарнирном валике иногда использованы для увеличения или для того чтобы уменьшить время реакции и скорость диска возвращающ в закрытую позицию. Поверхности стула типично плоски, которая значит что радиальный диск располагая на место не критический, за исключением того, что он должен быть плосок на место.

Диски задерживающего клапана качания не стабилизированы если они не будут находиться в системах со спокойным течением и в полностью открытой вакансии. Как центр вращения собрания диска/шарнира справедливое расстояние от своей точки опоры, оно примет относительно долгий период времени для задерживающих клапанов качания закрыть на перебое или реверсировании подачи. В течение этого периода, силы обратного течения могут испытать большой рост энергии от нарастания подачи и давления. Эта ситуация может причинить с высокой энергией молоток воды когда диск хлопает на место.

Задерживающий клапан качания можно увеличить с много вариантов как рычаг и вес, который конструирован для того чтобы сделать клапан закрыть более быстро и предотвратить хлопнуть.

Особенности задерживающих клапанов качания:
Дизайн диска качания
Скрепленная болтами крышка
Внутренний проектно-конструкторский стандарт шарнирного валика
дизайн шарнирного валика Через-тела доступный
Место способное к возрождению
Концы служить фланцем или сварка встык
Дополнительный рычаг, встречный вес и демфер доступный

Применимые стандарты задерживающих клапанов качания:
) Design&Manufacture: API 6D, BS 1868, ASME B16.34
b) лицом к лицу: API 6D, ASME B16.10, EN 558
конец соединения c): ASME B16.5, ASME B16.25, EN 1092, JIS B2220
тест и осмотр d): API 6D, EN 12266, API 598, BS 6755
